In-line typ Vakuum Vakuum Generatorer PU

Commaelecs PU-serie linjära flerstegs vakuumgeneratorer är speciellt designade för automatiserad hantering och plocka-och-plats-applikationer. Med en kompakt, lätt och oljefri design levererar dessa enheter stabila vakuumnivåer samtidigt som de arbetar tyst. Vi erbjuder anpassningsbara modeller, vakuumspecifikationer och anslutningsalternativ; vänligen kontakta oss för att göra en beställning.
Klicka och starta urvalet
》Återgå till produktinformation

In-line typ Vakuum Vakuum Generatorer PU

PU Series Linear Multi-Stage Vacuum

PU-serien linjär flerstegsdammsugare

Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs

PU-seriens linjära flerstegsvakuumgenerator är en kompakt, luftdriven vakuumlösning designad för automatiserad hantering, plocka-och-placering och överföringstillämpningar över både industriella och ren miljö. Byggd kring en ejektorprincip med flera munstycken, genererar den tillförlitligt vakuum med enbart oljefri tryckluft - ingen elektricitet, inga rörliga mekaniska delar i vakuumbanan och ingen risk för oljeförorening. Detta gör den till ett idealiskt val för tillverkare som behöver en säker, tyst och energieffektiv vakuumgenerering i utrymmen där traditionella pumpar är för skrymmande eller för dyra för att fungera kontinuerligt.


Vad är PU-serien?

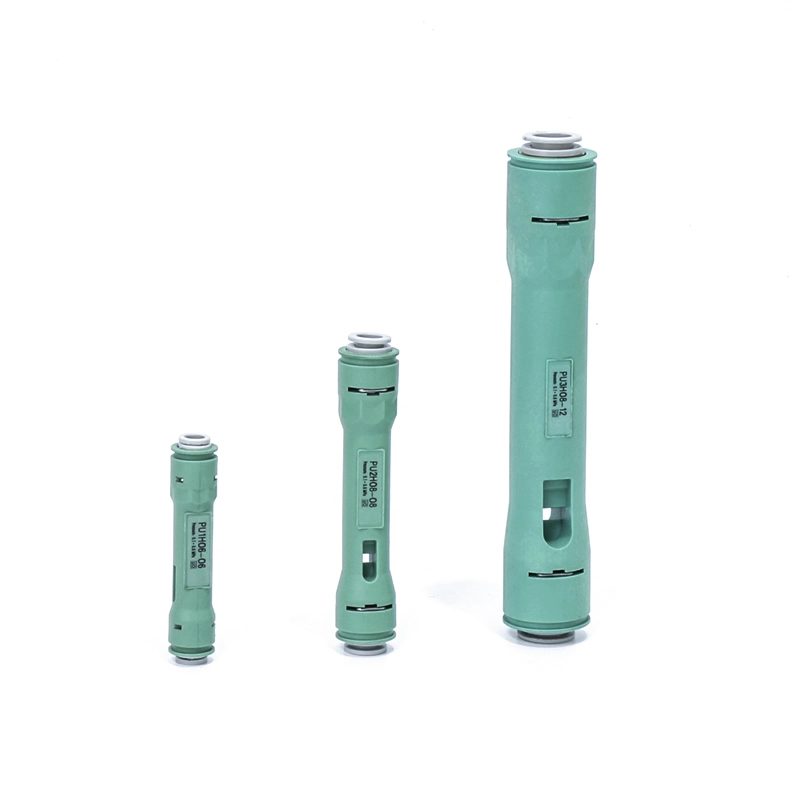

Vad är egentligen PU-serien? Det är en familj av linjära flerstegs vakuumgeneratorer tillgängliga i tre kroppsstorlekar - PU1, PU2 och PU3 - som täcker ett brett sugflödesområde från ungefär 10 L/min upp till 171 L/min. Inom varje storlek erbjuds fyra vakuumkarakteristiska varianter: B-typ ultralågtrycksmodell (endast PU1), H-typ högvakuummodell, L-typ hög genomströmningsmodell och M-typ lågtrycksmodell. Denna flexibla matris låter ingenjörer matcha generatorn exakt till arbetsstycket – oavsett om det är ett poröst, andningsbart material som behöver högt flöde eller en tät, läckagetät del som behöver en djup vakuumnivå. Varje enhet specificeras genom en tydlig beställningskod som täcker sugflöde, vakuumkaraktäristik, tillförsel-/vakuum-/utloppsportstorlekar och ett valfritt monteringsfäste.


Nyckelfunktioner och designfördelar

PU-serien utmärker sig för flera praktiska designfördelar:

Kompakt och lätt— litet fotavtryck och enkel installation på verktyg, fixturer och roboteffektorer.

Energibesparing— Ett sekundärt vakuumrör återvinner och återanvänder en del av drivenergin, vilket minskar luftförbrukningen med 40–50 % jämfört med en enstegsgenerator med samma specifikation.

Lågt ljud— En konfigurerbar ljuddämpare är monterad som standard, vilket sänker avgasljudet betydligt under det för traditionella linjära generatorer.

Snabb på service— luftintaget och vakuuminloppet använder snäppfäste snabbkopplingar, så att enheten kan tas isär på några sekunder för snabb rengöring eller rörbyte.


Hur man beställer

In-line Type Vacuum Vacuum Generators PU

  • Kompakt i storlek, lätt och lätt att installera.
  • Det sekundära vakuumröret minskar energiförbrukningen med 40–50 % jämfört med en enstegs vakuumgenerator med samma specifikationer.
  • Utrustad med en konfigurerbar ljuddämpare ger den lägre ljudnivåer jämfört med traditionella linjära generatorer.
  • Gasinloppet och vakuuminloppet har snäppanslutningar som möjliggör snabb demontering och underlättar enkel rengöring.

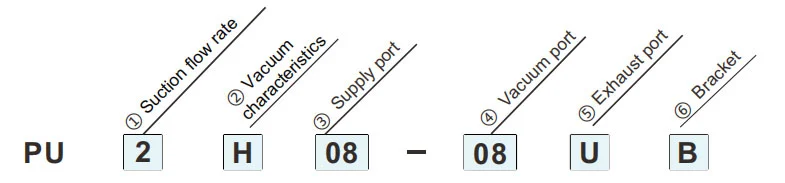

In-line Type Vacuum Vacuum Generators PU

① Sugflöde
1 10-19 l/min
2 40-44 l/min
3 158-171 l/min
④ vakuumport PU1 PU2 PU3
04 ø4
06 ø6
08 ø8
10 ø10
12 ø12
② Vakuumegenskaper
B* Ultralågt tryck typ
H Högvakuumtyp
L Typ med hög genomströmning
M Lågtryckstyp
⑤ Avgasport
Noll port avgassystem
U med ett ljuddämparrör
③ Matningsport PU1 PU2 PU3
04 ø4
06 ø6
08 ø8
⑥ Fäste
Noll Utan fäste
B Med fäste

Specifikationer

Punkt
modell
PU1 PU2 PU3
B H L M H L M H L M
Munstycksdiameter (mm) 0.6 0.4 0.3 0.6 0.8 0.7 0.9 1.5 1.3 1.9
Vätskor Oljefri tryckluft
Drifttemperaturområde (℃) 0~60 (Ingen isbildning)
Driftstryckintervall (MPa) 0,1~0,6
Nominellt tryck (MPa) 0.2 0.5 0.6 0.45 0.5 0.5 0.35 0.5 0.5 0.35
Uppnå vakuumnivå (kPa) -83 -90 -75 -84 -93 -75 -90 -93 -75 -90
Sugflödeshastighet (L/min) 10 14 13.6 19 41.8 44 40 162 171 158
Luftförbrukning (L/min) 10.1 8.8 7.2 16.2 34.8 21 38.4 131 97 142


Ansökan

PU-serien passar en bred uppsättning användningsscenarier

• Elektronik & halvledare — oljefri drift och en rengörbar snäpppassningsdesign passar hantering av PCB, wafers och ömtåliga komponenter utan kontaminering.

• Förpackningar och livsmedel — den låga ljuddämparen och den snabba demonteringskroppen stödjer hygienisk plockning och placering av påsar, kartonger och brickor; enheterna rengörs med tryckluft, en mjuk borste eller ett ultraljudsbad.

• Plåt, glas och träbearbetning — PU2- och PU3-modellerna med högre flöde flyttar paneler och brädor på ett tillförlitligt sätt på skär- och sorteringslinjer.

• Robotik & automatiserad montering — det kompakta fotavtrycket gör att flera generatorer kan monteras direkt på en gripare, som var och en serverar en sugkopp för oberoende, zonstyrd kontroll.

• Laboratorie, medicin och läkemedel — team värdesätter kontamineringsfri, elfri drift och enkelt underhåll för känslig hantering.

Eftersom den körs på enbart butiksluft är PU-serien också ett pålitligt val för bärbara armaturer och manuella arbetsstationer.


📄
