Vakuumsparventil ZP2Vs
Comma ZP2VS vakuumlogikventil i rostfritt stål — köp grossist från tillverkaren till bästa pris. Vakuumsparventilen ZP2Vs vakuumlogikventil i rostfritt stål möjliggör stabil vakuumhantering med flera koppar med en vakuumgenerator. Den begränsar automatiskt luftflödet vid otäckta koppar för att bevara systemets vakuum, samtidigt som det återställer fullt sug när ett arbetsstycke detekteras. Ingen kablage, omkoppling eller manuell justering krävs, med snabb avblåsning för effektiv hantering.
Klicka och starta urvalet
》Återgå till produktinformation
Vakuumsparventil ZP2Vs
ZP2VS-serien Vakuumsparventiler
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Comma ZP2VS vakuumlogikventil i rostfritt stål — köp grossist från tillverkaren till bästa pris. Denna kompakta M5-vakuumsekvensventil upprätthåller systemets vakuum när en generator matar flera sugkoppar, så en enda kopp utan grepp kan inte längre kollapsa vakuumnivån på de andra. Helt rostfri SUS304-konstruktion gör den idealisk för zinkfria och kopparfria zoner inom livsmedel, läkemedel, elektronik och renrumsautomation. Tre fasta munstycksstorlekar (0,3 / 0,5 / 0,7 mm), ett inbyggt filter och fyra portade varianter täcker sugkoppar upp till Ø125 mm — beställ online eller begär en offert idag.
Sökordslayout med de första 100 tecken (för referens)
Comma ZP2VS vakuumlogikventil i rostfritt stål — köp grossist från tillverkaren till det bästa
- Varumärkesord: Komma
- Produktsökord: ZP2VS, rostfritt stål, vakuumlogikventil
- Ord för köpbeteende: köp, grossist, tillverkare, pris
Vacuum Saving Valve ZP2Vs är en vakuumlogikventil i rostfritt stål (vakuumbegränsnings-/sekvensventil) designad för vakuumhanteringssystem med flera koppar där en vakuumgenerator betjänar flera sugkoppar.
I konventionella system fortsätter en kopp som inte tar upp ett arbetsstycke att dra luft och drar ner hela systemets vakuumtryck – vilket försvagar greppet på de delar som hålls. ZP2VS löser detta automatiskt: medan en kopp är tom, trycker luftflödet ventilelementet stängt och suget passerar endast genom en fast öppning; När koppen väl tätar på ett arbetsstycke låter det reducerade sugflödet fjädern öppna ventilelementet och fullt sugflöde återupptas. Ingen styrledning, inget växlingsarbete, ingen manuell justering när arbetsstycken ändras.
Arbetsprincip
1. Inget arbetsstycke (ventil stängd): Luftflödet genom den tomma koppen stänger hartsventilelementet. Sugflödet är begränsat till den fasta öppningen (0,3 / 0,5 / 0,7 mm), så koppen drar endast ett litet, definierat luftflöde och systemvakuum bevaras.
1. Arbetsstycket hålls (ventil öppen): Sugflödet sjunker kraftigt när koppen tätar; fjäderkraften övervinner luftflödeskraften och öppnar ventilelementet och släpper ut fullt sugflöde mellan element och hölje för maximal hållkraft.
1. Avblåsning: Tillförsel av tryckluft genom samma port blåser av arbetsstycket snabbt och positivt.
| # | Fördel | Kundförmån |
| 1 | Helt rostfri SUS304 kropp och fjäder | Godkänd för zinkfria / kopparfria applikationer (livsmedel, läkemedel, elektronik, batteri, renrum) |
| 2 | Förhindrar vakuumfall på tomma koppar | En vakuumgenerator serverar säkert flera koppar; tillförlitligt grepp även med saknade eller ojämna arbetsstycken |
| 3 | Nollkopplingsarbete när arbetsstycken ändras | Helt passiv, självreglerande drift — ingen omprogrammering eller manuell växling krävs |
| 4 | Inbyggt filter (40 μm) | Skyddar ventilelementet och öppningen från kontaminering; längre underhållsintervall |
| 5 | Kompakt M5 × 0,8 gränssnitt, hex 8 mm | Installeras direkt på kopparbeslag eller grenrörsblock i snäva robotändarverktyg |
| 6 | Kan avblåsning | Stöder luftblåsning med positivt tryck för snabb, ren frigöring av arbetsstycket |
| 7 | Tre öppningsstorlekar (0,3 / 0,5 / 0,7 mm) | Fin matchning till koppstorlek och vakuumgeneratorkapacitet |
| 8 | Brett driftkuvert | −100 ~ +0,7 MPa vakuumsidatryck, 5–60 °C (ingen frysning) vätska och omgivningstemperatur |

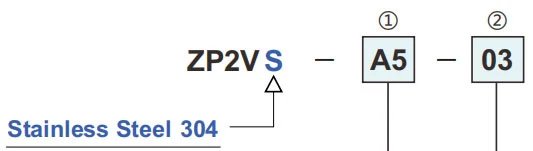

Hur man beställer
- Det övergripande materialet är 304 rostfritt stål, som kan användas i situationer där zink och koppar är förbjudet.
- Kan begränsa minskningen av vakuumtrycket även när det inte finns något arbetsstycke.
- En växlingsoperation krävs inte vid byte av arbetsstycke.
- Inbyggt filter (40 μm).

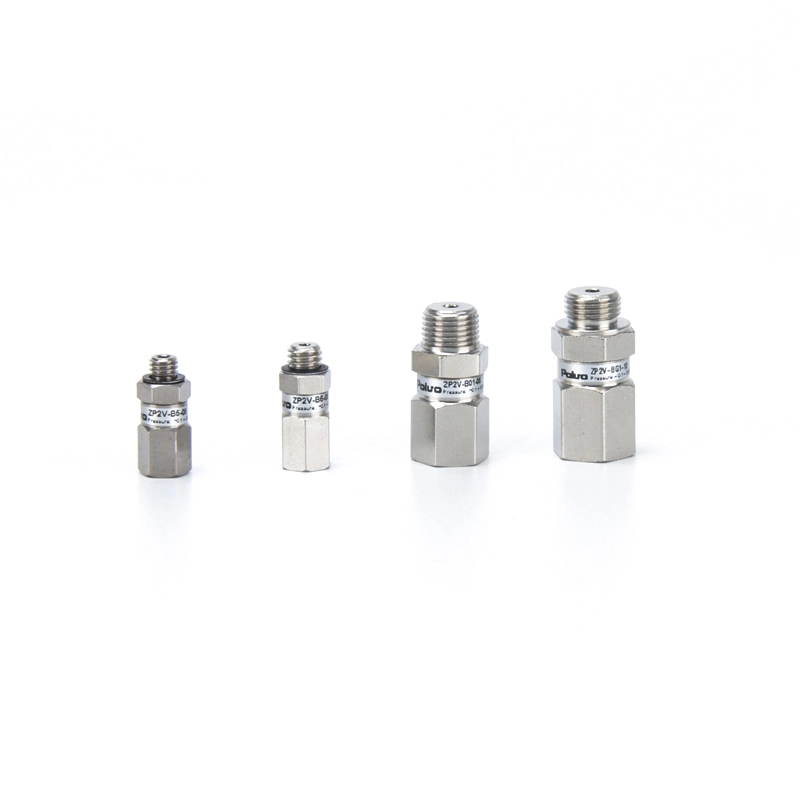

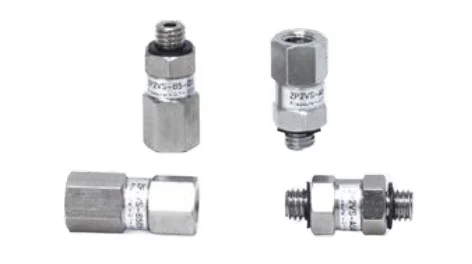

| ① Anslutningsgänga | |||
| Symbol | Tråd | Vakuumgeneratorsidan | Pad sida |

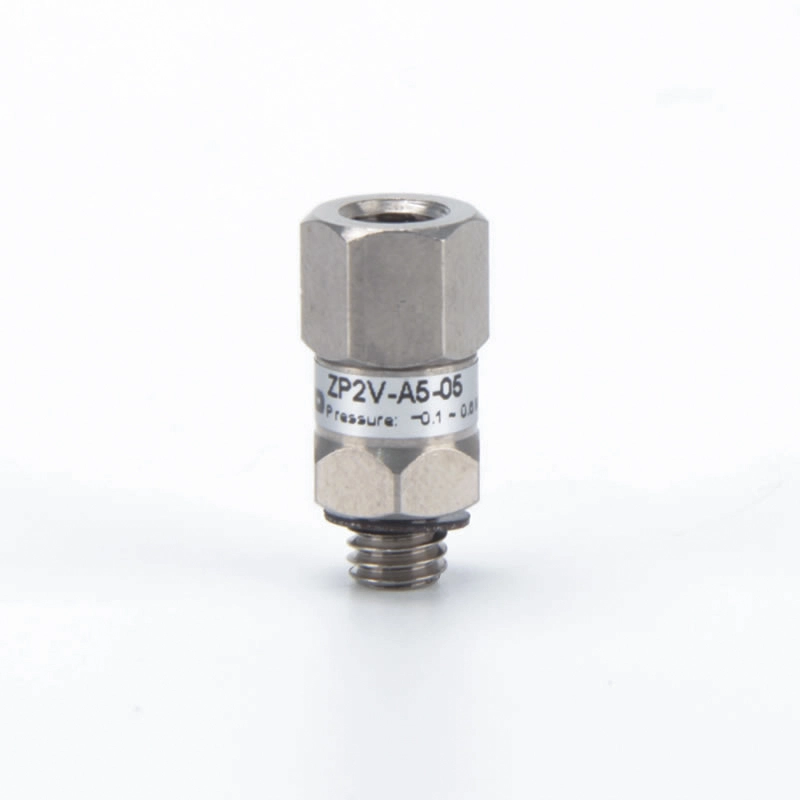

| A5 | M5×0,8 | Hontråd | Hantråd |

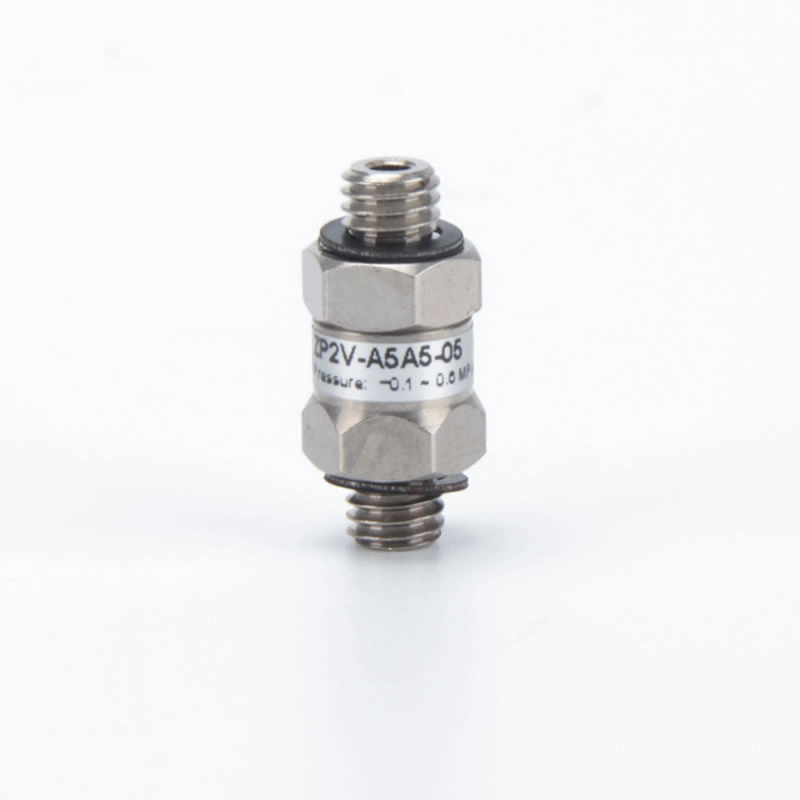

| A5A5 | M5×0,8 | Hantråd | Hantråd |
| B5 | M5×0,8 | Hantråd | Hontråd |
| B5B5 | M5×0,8 | Hontråd | Hontråd |
| ② Fast öppningsstorlek (mm) | |
| 03 | ø0,3 |
| 05 | ø0,5 |
| 07 | ø0,7 |
Specifikationer
| Fast öppningsstorlek (mm) | 0.3 | 0.5 | 0.7 |
| Vätska | Luft | ||
| Max. arbetstrycksområde (MPa) | 0 ~ 0,7 | ||
| Max. arbetsvakuumtryckintervall (kPa) | 0 ~ -100 | ||
| Omgivnings- och vätsketemperaturer (℃) | 5 ~ 60 (Ingen frysning) | ||
| Elementets nominella filtreringsvärde (μm) | 40 | ||
| Min. driftflöde (L/min) | 3 | 5 | 8 |
| Tillämplig dyna diameter (mm) | ≤25 | ||
Konstruktion
| Inga. | Beskrivning | Material |
| 1 | Kropp A | SUS304 |
| 2 | Kropp B | SUS304 |
| 3 | Ventil | Harts |
| 4 | Fjädra | SUS304 |
| 5 | Element | SUS304 |
| 6 | Packning | Harts |
Typiska applikationer

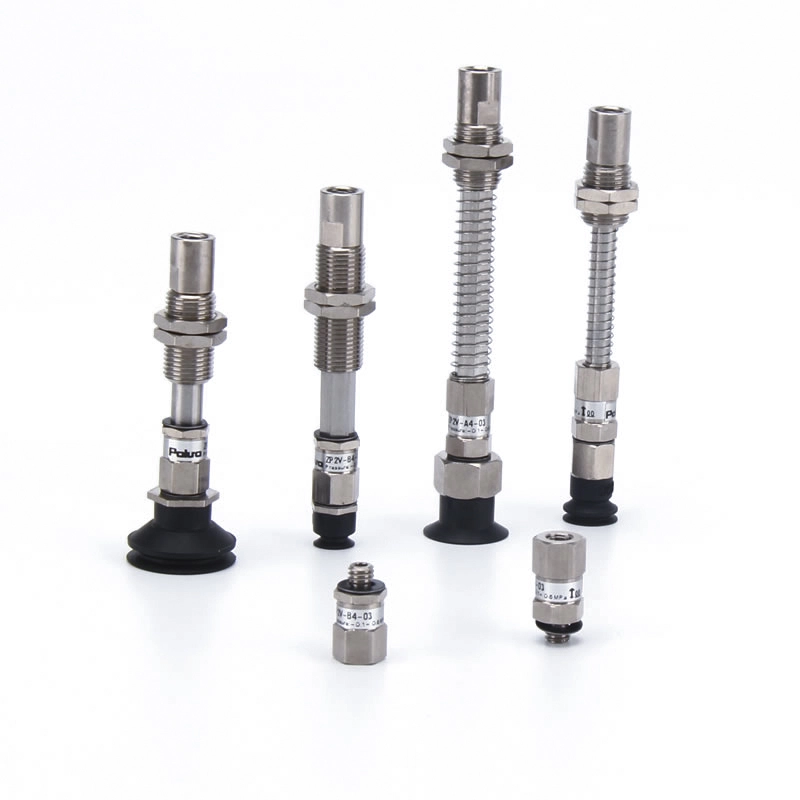

• Robotisk pick-and-place med gripare för flera koppar (plåt, glas, PCB, matbrickor)
• Hantering av linjer med saknade eller variabla arbetsstycken — koppar som saknar en del förstör inte längre vakuumet för resten
• Zinkfria/kopparfria reglerade miljöer: livsmedels- och dryckesförpackningar, läkemedelsfyllning, tillverkning av halvledare och batterier
• Fördelarmonterad vakuumfördelning på armändeverktyg
