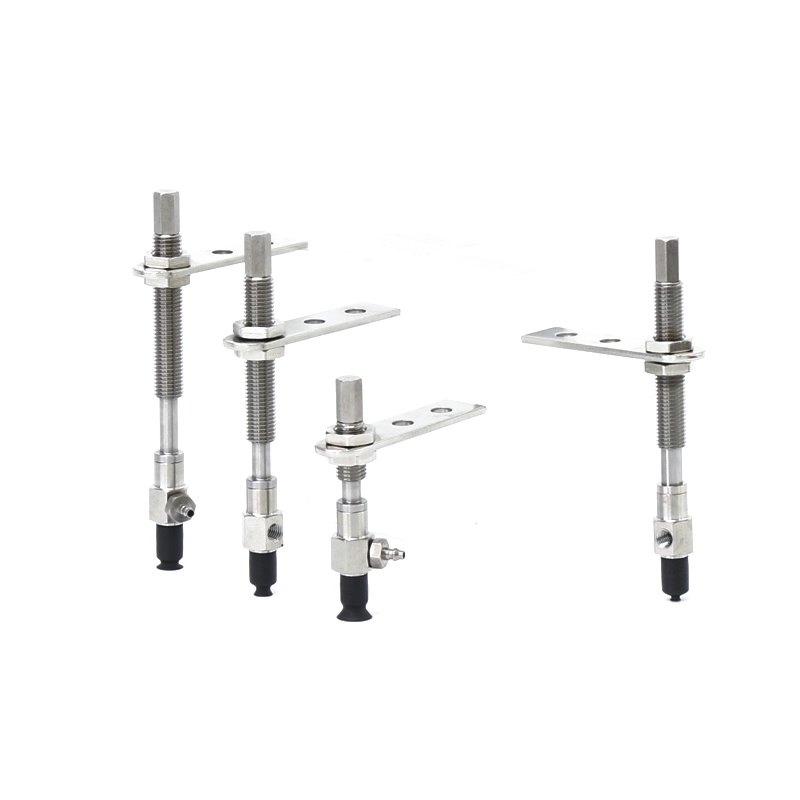

Basic Utan Låsring Vakuumsugkoppar ZP
Kinatillverkade Basic utan låsring Vakuumsugkoppar ZP har betydande fördelar och försäljningsargument: För det första erbjuder de hög kostnadseffektivitet. Genom att utnyttja en mogen tillverkningsgrund, kontrollerar de effektivt kostnaderna samtidigt som de säkerställer produktprestanda, och därigenom minskar inköpskostnaderna för kunderna; För det andra tillhandahåller de olika produktkategorier med flera specifikationer och modeller; För det tredje är deras teknik mogen. Genom att använda premiummaterial som silikon och avancerad vakuumtryckhållningsteknik säkerställer de stark vidhäftning och stabilitet, vilket garanterar säker materialhantering; För det fjärde är deras leveranskedja stabil, stödd av en robust inhemsk industrikedja och stark produktionskapacitet för att säkerställa snabb leverans. Dessa fördelar gör inhemskt producerade vakuumsugkoppar mycket konkurrenskraftiga inom området industriell automation.
Klicka och starta urvalet
》Återgå till produktinformation
Basic Utan Lock Ring Pad ZP Tool
ZP Series Pad Unit
ZPT-serien med adaptervakuumkuddar
ZPT-serien med buffertvakuumkuddar
ZPR-serien med adaptervakuumkuddar
ZPR-serien med buffertvakuumkuddar
ZPY-serien med adaptervakuumkuddar
ZPY-serien med buffertvakuumkuddar
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Vad är Basic utan låsring vakuumsugkoppar ZP?
Definition & Funktion
• Vakuumgripverktyg:Skapar en tätning med arbetsstyckets yta för att möjliggöra lyft och positionering
• Flexibel tillämpning:Lämplig för släta, plana eller lätt böjda ytor
• Automationsstöd:Används i robotarmar, transportörer och hanteringssystem
Strukturella egenskaper
• Tillverkad av slitstarka elastomerer som silikon eller polyuretan
• Lättviktsdesign för minskad belastning på robotsystem
• Finns i flera diametrar och former för olika applikationer
Kärnfördelar
Flexibel och enkel installation
• Ingen låsringstruktur förenklar montering och byte
• Minskar installationstid och underhållsarbete
Pålitlig tätningsprestanda
• Säkerställer stabilt vakuumgrepp på släta och icke-porösa ytor
• Upprätthåller konsekvent sug under höghastighetsoperationer
Kostnadseffektiv lösning
• Enkel struktur sänker tillverknings- och utbyteskostnaderna
• Idealisk för storskaliga eller högcykelapplikationer
Hållbar & slitstark
• Material av hög kvalitet ger lång livslängd
• Beständig mot nötning och upprepad användning
Bred kompatibilitet
• Kompatibel med olika vakuumgeneratorer och monteringssystem
• Lämplig för flera industriella miljöer
Anpassnings- och produktionsprocess
Anpassningsalternativ
För att möta olika industriella automationskrav kan Basic Without Lock Ring Vakuumsugkoppar ZP helt anpassas från materialval till strukturell design:
• Materialval
o Silikon (SI): Högtemperaturbeständighet, idealisk för elektronik och rena miljöer
o Polyuretan (PU): Utmärkt slitstyrka för högcykeloperationer
o NBR: Kostnadseffektiv lösning för allmänna industriella tillämpningar
o Valfria antistatiska eller livsmedelsgodkända material för specialiserade industrier
• Storlek & Geometri
o Brett utbud av diametrar för att matcha olika lastkapaciteter
o Platta eller lätta bälgkonstruktioner för olika ytförhållanden
• Hårdhet och elasticitet (Shore A)
o Mjukare material för ömtåliga eller ömtåliga produkter
o Hårdare sammansättningar för tung eller höghastighetshantering
o Optimerad balans mellan flexibilitet och hållbarhet
• Montering och gränssnittskompatibilitet
o Anpassning till olika hållare och vakuumsystem
o Matchande gängstorlek och anslutningstyp (metrisk, BSP, NPT)
o Integrering med olika monteringselement eller adaptrar
• Applikationsspecifik design
o Halkfria ytmönster för bättre grepp
o Oljebeständiga eller kemikaliebeständiga material för tuffa miljöer
o Anpassning av prestanda vid hög eller låg temperatur

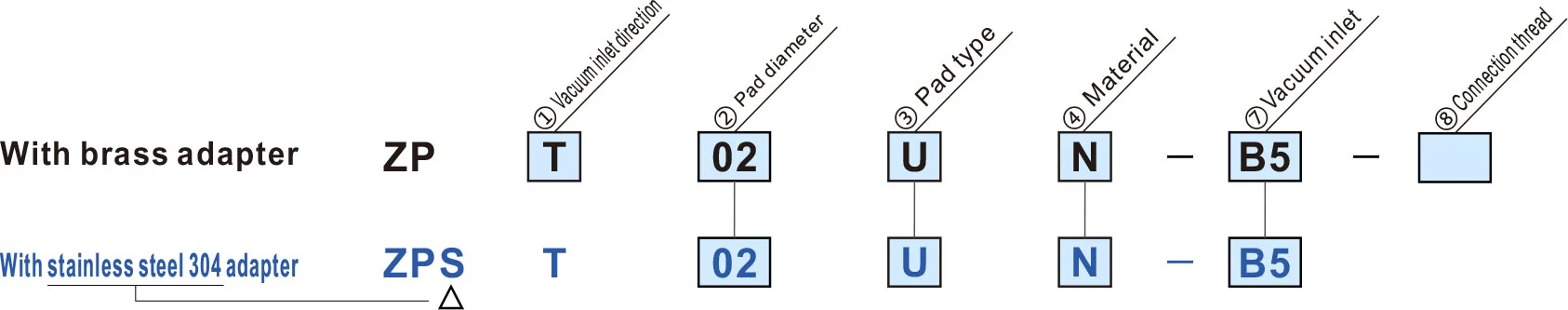

Hur man beställer
|
③ Dyntyp
② Dyndiameter (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Platt typ/Oval typ | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Typ av bälg | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tunn platt typ | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tunn platt typ med revben | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Blå symbol är anpassade modeller
| Adapter Monteringsmått | |
| Om en adapter kommer att tillverkas av kunden, designa adaptern med de mått som visas till höger. |
|
| ① Vakuuminloppsriktning | ⑦ Vakuuminlopp | ⑧ Anslutningsgänga | |||||||
| T | Vertikal |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Lateral |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Dyndiametertyp (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Platt typ/Oval typ | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Typ av bälg | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tunn platt typ | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tunn platt typ med revben | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Blå symbol är anpassade modeller.
| ⑧ Anslutningsgänga | ||
| Stor tråd | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Kvinnlig tråd | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Vakuuminlopp | |||
| Stor tråd | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Kvinnlig tråd | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Ba rb passning | U4 | För ø4 mjuka slangar | M-5AU-4 |
| N4 | För ø4 nylonslangar | M-5AN-4 | |
| U6 | För ø6 mjuka slangar | M-5AU-6 | |
| N6 | För ø6 nylonslangar | M-5AN-6 | |
| En-touch-passning | 04 | ø4 | |
| 06 | ø6 | ||
| ① Vakuuminloppsriktning | ⑦ Vakuuminlopp | |||||||||
| T | Vertikal |
|
B3B5U4N4U6N60406 |
|||||||
| R | Lateral |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|
③ Dyntyp
② Dyndiameter (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Platt typ/Oval typ | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Typ av bälg | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tunn platt typ | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tunn platt typ med revben | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Blå symbol är anpassade modeller.

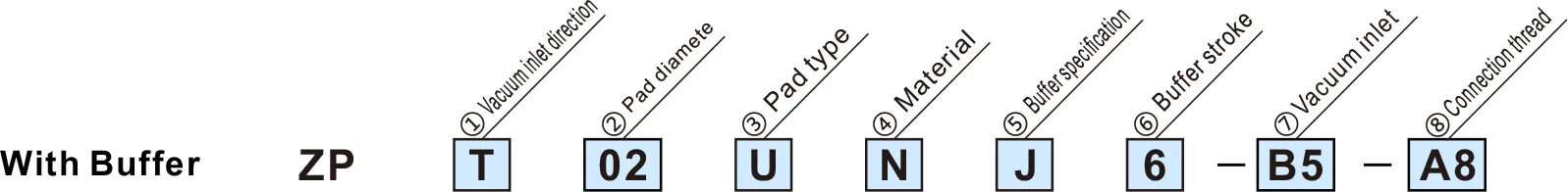

| ⑤ Buffertspecifikation | |
| J | Roterande |
| K | Ej roterande |
| JN | Roterande (Utan buffertplatta) |
| KN | Ej roterande (Utan buffertplatta) |
| ⑥ Buffertslag | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Vakuuminlopp | |||
| Stor tråd | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Kvinnlig tråd | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Hullingsfäste | U4 | För ø4 mjuka slangar | M-5AU-4 |
| N4 | För ø4 nylonslangar | M-5AN-4 | |
| U6 | För ø6 mjuka slangar | M-5AU-6 | |
| N6 | För ø6 nylonslangar | M-5AN-6 | |
| En-touch-passning | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Anslutningsgänga | |
| A8 | M8 x 1,0 |
Specifikationer
| Låsring/ Pad typ | Pads diameter/mått | Ansökan | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Utan låsring | Platt typ (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | För arbetsstycken med plana och odeformerade ytor |
| Oval typ (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | För arbetsstycken med begränsningar på adsorptionsytan | |
| Tunn platt typ (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | För mjuka arbetsstycken som tunnplåt eller vinyl. Skrynkling eller deformation under adsorption kan minskas. | |
| Tunn platt typ med revben (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | För mjuka arbetsstycken som tunnplåt eller vinyl. Arbetsstycken kan tas bort lätt tack vare revbenen |
|
| Typ av bälg (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | För användning där det inte finns plats för en buffert eller för arbetsstycken med lutande ytor | |
| Med låsring | Platt typ (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | För arbetsstycken med plana och odeformerade ytor |
| Platt typ med revben (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | För arbetsstycken som lätt deformeras. Arbetsstycken kan enkelt tas bort tack vare ribborna | |
| Typ av bälg (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | För användning där det inte finns plats för en buffert eller för arbetsstycken med lutande ytor | |
| Djup typ (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | För arbetsstycken med böjda ytor eller för sfäriska arbetsstycken | |
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Läkemedelsförpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
