Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).

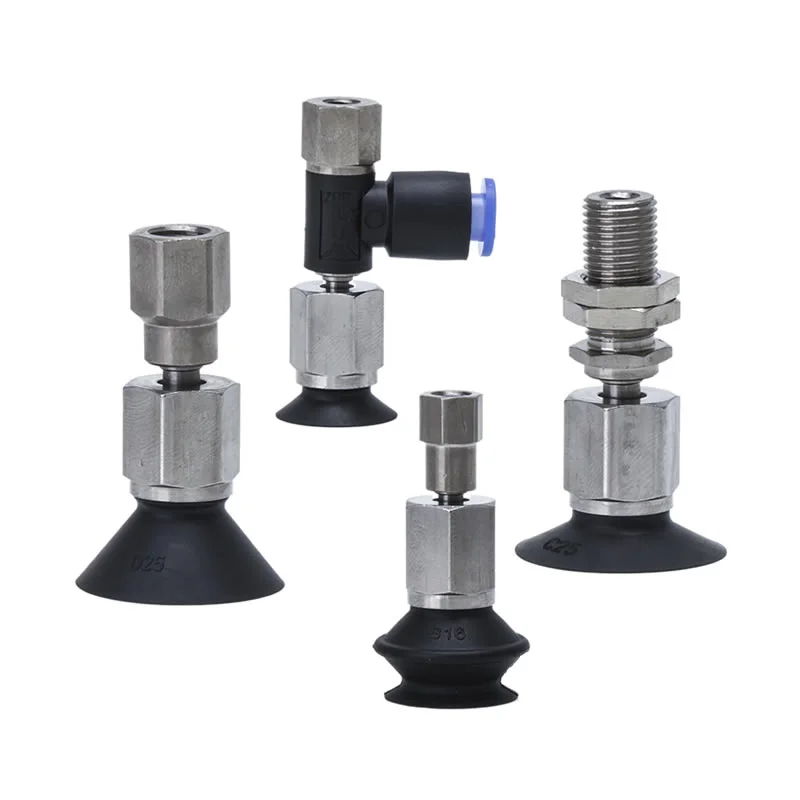

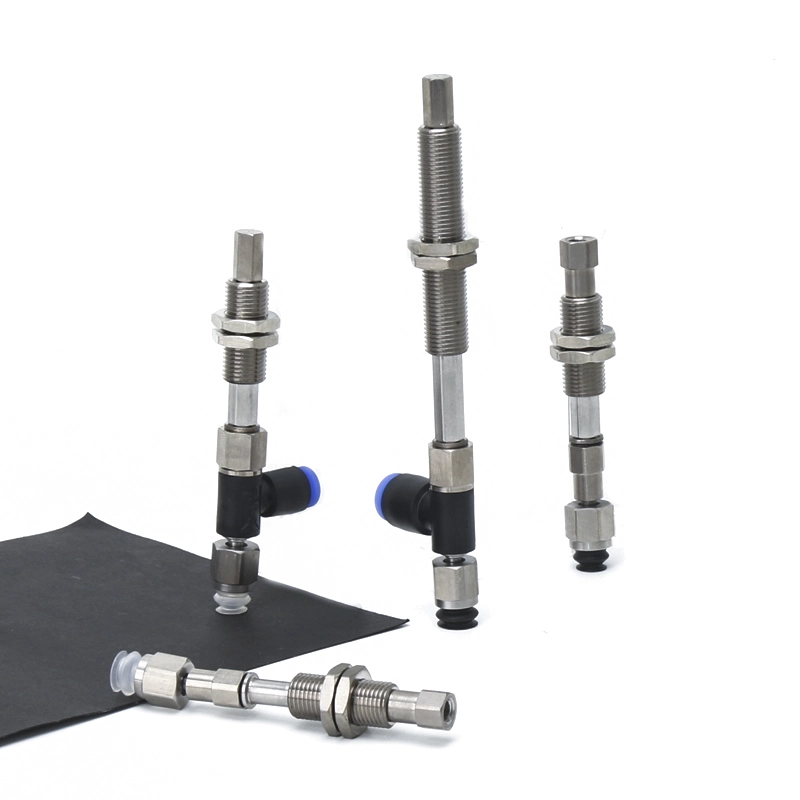

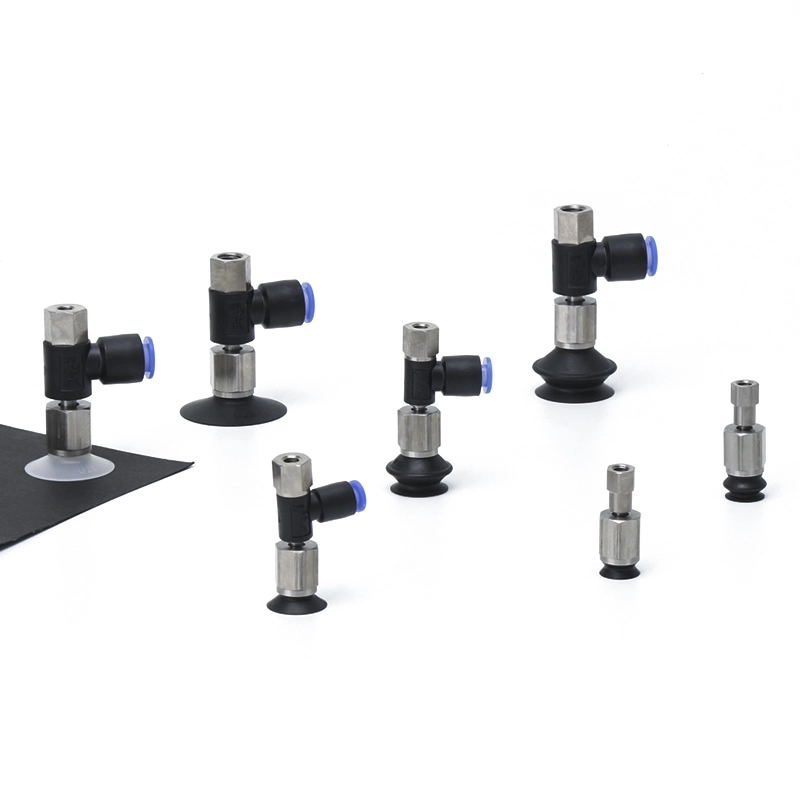

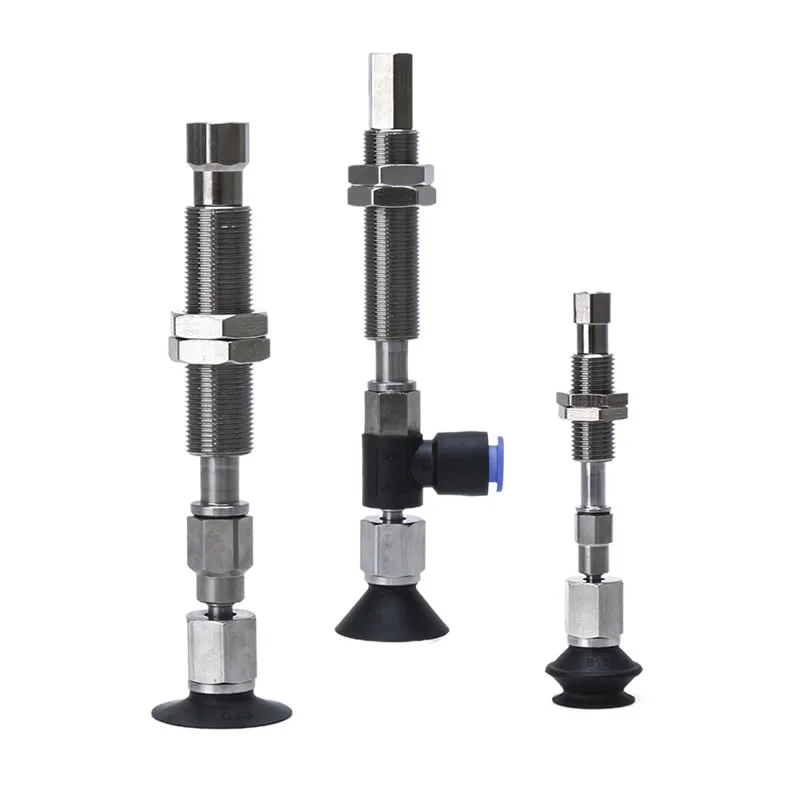

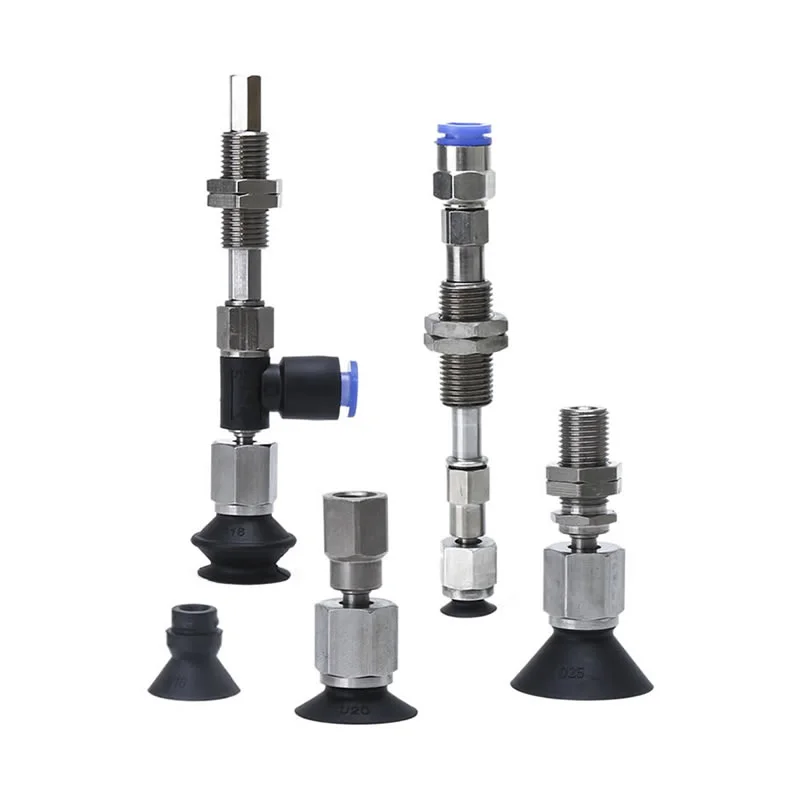

Basic Kulledsvakuumsugkoppar ZP
Som en ledande tillverkare i Kina tillhandahåller vi skräddarsydda grundläggande kulledsvakuumsugkoppar ZP (Ø10-32 mm) för oregelbundna arbetsstycken. Med vridbara huvuden, buffertslag (6-50 mm) och högkvalitativt silikon/antistatiskt gummi, säkerställer vårt fabriksdirekta leverantörslager stabilitet och ljudreducering. Bäst för litiumbatterier med alternativ i rostfritt stål.
Klicka och starta urvalet
》Återgå till produktinformation
Basic Kulledsvakuumsugkoppar ZP
ZPTF-serien Kulledstyp med adaptervakuumkuddar
ZPTF-serien Kulledstyp med buffertvakuumkuddar
ZPRF-serien Kulledstyp med adaptervakuumkuddar
Kulledstyp i ZPRF-serien med buffertvakuumkuddar
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Commaelec är en ledande tillverkare i Kina, ZP Series Basic-Type Kulledsvakuumsugkopp är en högpresterande pneumatisk komponent speciellt designad för att greppa oregelbundna, lutande eller böjda arbetsstycken. Dess design innehåller en kulledsmekanism – som påminner om en mänsklig led – vid sugkoppens anslutningspunkt; denna funktion möjliggör automatisk inriktning, vilket gör att kulleden kan rotera fritt när koppen kommer i kontakt med en lutande yta. Den kompenserar automatiskt för vinkelavvikelser under robotgrepp, och förhindrar därigenom vakuumläckage orsakat av ofullständig tätning. Serien finns i diametrar från 10 mm till 32 mm och erbjuder även tillvalsmodeller utrustade med en buffertmekanism (buffert), med slaglängder mellan 6 mm och 50 mm, för att skydda arbetsstycken från skador orsakade av mekaniska stötar.
Teknisk överlägsenhet
Basic kulledsvakuumsugkoppar ZP är inte bara standardkomponenter; de är mångsidiga verktyg designade för högpresterande miljöer.
1. Adaptiv design med svängbart huvud
Den centrala fördelen med ZPTF-modellen är dess kulledsvängmekanism. Detta gör att sugkoppen kan luta och rotera, automatiskt i linje med arbetsstyckets vinkel. Denna funktion förbättrar avsevärt stabiliteten för industriell hantering, särskilt för karossdelar till fordon eller gjuten plast.
2. Omfattande storleks- och formutbud
För att möta olika applikationsbehov erbjuder vi ett omfattande urval:
Diameterintervall:Precisionsstorlekar från minst 10 mm upp till 32 mm.
Cuptyper:Finns i plana, räfflade, dragspel (bälg) och djupa typer för att hantera allt från tunna ark till tunga texturerade föremål.
3. Flexibla vakuumuttag och installation
Utrymmesbegränsningar i moderna maskiner kräver flexibla layouter. Våra grundläggande kulledsvakuumsugkoppar ZP har:
Dubbla uttagsalternativ:Vertikala och horisontella vakuuminlopp för sömlös integration i kompakta utrymmen.
Monteringsvariant:Alternativ för att inkludera adaptrar eller specialiserade buffertfästen för skräddarsydd installation.
Kärnfördelar
Greppstabilitet:Speciellt vid hantering av böjda bilkarosser, oregelbundet formade formsprutade delar eller förpackningslådor, säkerställer kulledsdesignen hos Basic Ball Joint Vakuum Suction Cups ZP att vakuumnivåerna förblir konstant höga.
Brus- och stötdämpning:När det paras ihop med ett buffertfäste, absorberar det effektivt kinetisk energi vid kontakt, vilket förlänger systemets totala livslängd.
Anpassningsförmåga till specialiserade driftsförhållanden:Till exempel, inom litiumjonbatteriindustrin, kan den specialtillverkas helt av rostfritt stål; omvänt, inom elektronikindustrin kan antistatiska material användas.
Applikationsscenarier
Bildelar:Gripande böjda komponenter som vindrutor eller dörrpaneler.
Logistik sortering:Hantera paket med ojämna ytor.
3C elektronik:Att uppnå exakt sug i trånga utrymmen genom universalledjustering.
Hur man beställer

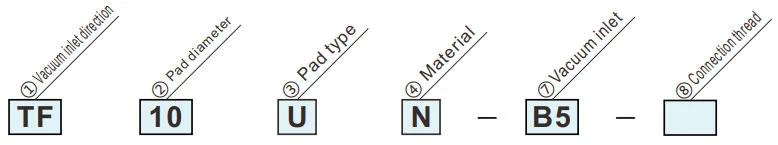

Kulledstyp med adapter
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | LedandeNBR |
| GS | Konduktiv silikonerubbe |
Grön symbol är skräddarsydda modeller
|
③ Dyntyp
② Dyndiameter (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Platt typ | ● | ● | ● | ● | ● | ● | |||||||
| C | Platt typ med revben | ● | ● | ● | ● | ● | ● | |||||||
| B | Typ av bälg | ● | ● | ● | ● | ● | ● | |||||||
| ① Vakuuminloppsriktning | D | Djup typ | ● | — | ● | — | ● | — | ||||||
| TF | Vertikal |
|
⑦ Vakuuminlopp | Hontråd | B5 | M5 x0,8 | ● | ● | ||||||
| ⑧ Anslutningsgänga | Hantråd | A8 | M8 x1,0 | ● | — | |||||||||
| A10 | M10 x1,0 | — | ● | |||||||||||
|
⑦ Vakuuminlopp | Hontråd | B5 | M5 x0,8 | ● | — | ||||||||
| B8 | M8 x1,25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | Lateral |
|
En-touch-passning | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧ Anslutningsgänga | Kvinnlig tråd | B5 | M5 x0,8 | ● | ● | |||||||||
| B8 | M8 x1,25 | — | ● | |||||||||||

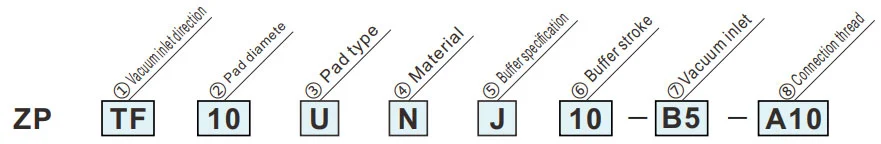

Kulledstyp med buffert
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Konduktivt silikongummi |
Grön symbol är skräddarsydda modeller
|
③ Dyntyp
② Dyndiameter (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Platt typ | ● | ● | ● | ● | ● | ● | ||||||
| C | Platt typ med revben | ● | ● | ● | ● | ● | ● | ||||||
| B | Typ av bälg | ● | ● | ● | ● | ● | ● | ||||||
| D | Djup typ | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥ Buffertslag | 10 | 10 mm | ● | ● | |||||||||
| 20 | 20 mm | ● | ● | ||||||||||
| 30 | 30 mm | ● | ● | ||||||||||
| 40 | 40 mm | ● | 一 | ||||||||||
| ① Vakuuminloppsriktning | 50 | 50 mm | ● | ● | |||||||||
| TF | Vertikal |
|
⑦ Vakuuminlopp | Kvinnlig tråd |
B5 | M5x0,8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| One-touch passning | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧ Anslutningsgänga | Hantråd | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14x1,0 | 一 | ● | ||||||||||
| RF | Lateral |
|
⑦ Vakuuminlopp | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧ Anslutningsgänga | Hantråd | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14×1,0 | 一 | ● | ||||||||||
| ⑤ Buffertspecifikation | |
| J | Roterande |
| K | Ej roterande |
Specifikationer
| Låsring/ Pad typ | Pads diameter/mått | Ansökan | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Utan låsring | Platt typ (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | För arbetsstycken med plana och odeformerade ytor |
| Oval typ (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | För arbetsstycken med begränsningar på adsorptionsytan | |
| Tunn platt typ (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | För mjuka arbetsstycken som tunnplåt eller vinyl. Skrynkling eller deformation under adsorption kan minskas. | |
| Tunn platt typ med revben (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | För mjuka arbetsstycken som tunnplåt eller vinyl. Arbetsstycken kan tas bort lätt tack vare revbenen |
|
| Typ av bälg (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | För användning där det inte finns plats för en buffert eller för arbetsstycken med lutande ytor | |
| Med låsring | Platt typ (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | För arbetsstycken med plana och odeformerade ytor |
| Platt typ med revben (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | För arbetsstycken som lätt deformeras. Arbetsstycken kan enkelt tas bort tack vare ribborna | |
| Typ av bälg (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | För användning där det inte finns plats för en buffert eller för arbetsstycken med lutande ytor | |
| Djup typ (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | För arbetsstycken med böjda ytor eller för sfäriska arbetsstycken | |
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Läkemedelsförpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
