Vacuum Pad Maintenance: En praktisk vårdguide för nykomlingar inom vakuumhantering

När jag började på pneumatik berättade min handledare något som jag inte helt uppskattade förrän flera år senare: "En sugkopp slits inte av sig själv. Den blir bara försummad tills den misslyckas."

De flesta misslyckadesvakuumkuddarJag har sett på verkstadsgolven att de inte blev slagna till underkastelse av hårt arbete – de ignorerades när de gick i pension. Den här guiden är skriven för ingenjörer och tekniker som är nya inom vakuumhantering och vill hålla sina sugkoppar igång längre med mindre dramatik.

Lär dig varningstecknen först

Innan du bygger en underhållsrutin måste du känna igen när något är avstängt. Alltför många människor väntar tills dynan tappar ett arbetsstycke innan de undersöker. Då är det för sent.

Håll utkik efter dessa sex signaler:

• Cykeltiden kryper uppåt
• Enstaka greppfel eller glidning
• Tätningsläppen ser glansig eller oljig ut
• Synliga sprickor eller distorsion på läppen
• Arbetsstycken börjar visa märken efter hantering
• Vakuummätaren visar mer än 10 % under det värde som registrerades vid första driftsättningen

Någon av dessa räcker för att stoppa och undersöka. Vänta inte på att den tappade delen förgyller din dag.

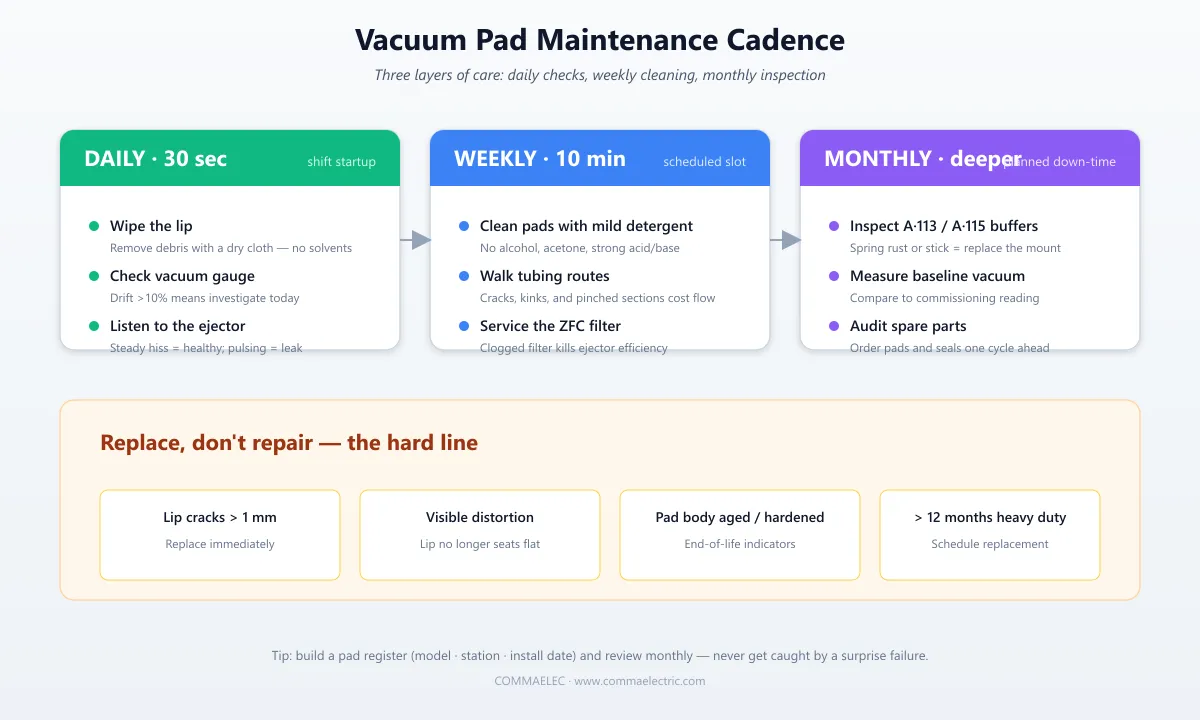

Dagligen: 30 sekunder är tillräckligt

Underhåll är inget stort projekt.De viktigaste sakerna tar mindre än en minut.

Titta på läppen innan start.Skräp från föregående skift - förpackningsrester, pappersdamm, oljefilm, spån - förstör förseglingen. Torka av med en ren torr trasa. Hoppa över lösningsmedlen; torr trasa är gott.

Titta på vakuummätarene. De flesta inställningar har en mätare nära ejektorn. Notera avläsningen när systemet är nystartat. Jämför dagligen. Upp till 5 % drift är normalt brus. Mer än 10% betyder att något har förändrats.

Lyssna på utkastetr.En frisk vakuumgenerator har ett stadigt sus. Om det blir starkare, mattare eller börjar pulsera har du förmodligen en läcka någonstans eller ett igensatt filter.

Dessa tre kontroller tar tillsammans cirka 30 sekunder och räknas som en daglig hälsokontroll för hela vakuumkretsen.

Varje vecka: 10 minuter är gott

Blockera en fast plats en gång i veckan och gå igenom den här listan.

Rengör dynorna. Tvätta med varmt vatten och ett milt neutralt rengöringsmedel.Undvik alkohol, aceton, starka syror och starka baser - dessa bryter ner NBR, silikon, polyuretan och de flesta elastomerer på molekylnivå. NBR sväller i vissa lösningsmedel; silikon blir skört i stark syra.

Lufttorka naturligt eller använd en lågtrycksluftpistol.Spräng inte en högtrycksluftpistol på nära håll – du kommer att deformera tätningsläppen.

Gå slangvägen.Leta efter sprickor, härdningar, veck eller klämda sektioner. Klämda slangar är ett av de vanligaste tysta felen i pneumatiska system: slangar som fastnar under kabelrännor eller pressas av rörliga axlar utvecklar långsamt ett "hantel"-tvärsnitt inuti, och flödesförlusterna kan överstiga 30 %.

Rengör eller serva vakuumfiltret.COMMAELEC:s ZFC-serie vakuumfilter och HFL inline-filter har en transparent skål. När den missfärgas, serva den. Filtret är i huvudsak vakuumsystemets lunga - när det stryps arbetar ejektorn hårdare, drar mer energi och dör yngre.

Månatlig: Lite mer noggrann

Månatliga kontroller går en nivå djupare.

Inspektera fjäderbelastade fästen.COMMAELEC:s A·113 inre fjäder och A·115 extern fjäder buffertfästen fungerar som stötdämpare mellan roboten och dynan. Om du ser rost, fastnar eller en fjäder som inte kommer tillbaka efter kompression, byt ut den. En defekt buffert låter stötar gå rakt in i tätningsläppen, och den skadan är oåterkallelig.

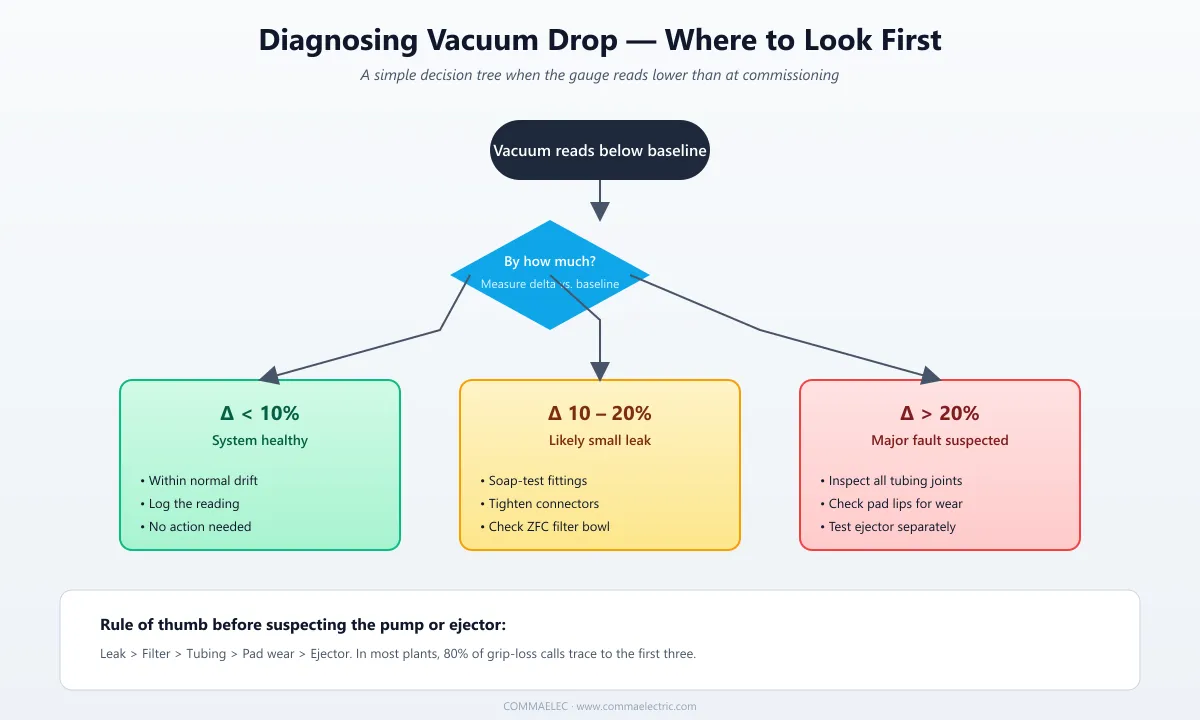

Mät vakuumnivån.Koppla bort sugkoppen från arbetsstycket och läs av vakuumet på ejektorsidan. Jämför med baslinjen du registrerade vid idrifttagning:

• Mindre än 10 % fall → systemet friskt
• 10–20 % fall → troligt litet läckage; kontrollera beslag
• Mer än 20 % fall → inspektera slangar, kopplingar, läppar och kontrollera för slitage

Granska reservdelar.Dynkroppar håller vanligtvis 6 till 12 månader beroende på arbetscykel. Tätningar och O-ringar slits ut snabbare. Gör en lagerkontroll en gång i månaden och beställ ersättningar en månad innan behov. Jag har sett produktionslinjer stanna för en enda saknad O-ring — låt inte det vara du.

När du ska byta, inte reparera

Vissa tillstånd innebär att dynan är färdig - försök inte att sköta den.

• Sprickor djupare än 1 mm i läppen
• Synlig förvrängning; läppen sitter inte längre platt
• Dynkroppen skadad, härdad eller åldrad
• Samma pad i drift i mer än 12 månader under tungt bruk

Frestelsen är att driva en pad genom "ett skift till." Vakuumfel uppstår omedelbart: i samma ögonblick som förseglingen går sönder, tappar delen. Vet var gränsen går och korsa den inte för att spara en ersättningscykel.

Tre vanor värda att bygga

Några sista vanor, om du börjar.

Föra ett register. Ett enkelt kalkylblad fungerar:padmodell, station, installationsdatum, datum för byte. Granska det varje månad och du kommer aldrig att bli överraskad av ett plötsligt misslyckande.

Fotografera gamla kuddar när du byter dem.Nya tekniker kan ofta inte säga om en använd pad är skadad eller bara använd. Ett fotobibliotek bygger din referens snabbt.

Håll kontakten med din leverantör. COMMAELEChar tillverkat pneumatiska vakuumkomponenter i över ett decennium. När du hamnar i en obekant situation kan en erfaren applikationsingenjör spara timmar av gissningar.

VakuumdynaDesignen är inte komplicerad, men att få ut en lång livslängd handlar om små detaljer som görs konsekvent. Bygg in ovanstående i muskelminnet och dina kuddar kommer att hålla längre än de i bukten bredvid.

Vanliga frågor

Hur ofta ska jag byta en sugkopp?

Var 6:e ​​till 12:e månad är ett typiskt intervall. Högfrekventa cykler (mer än 10 per minut), förhöjda temperaturer och oljiga miljöer förkortar livslängden.

Min kudds grepp försvagas — fungerar vakuumpumpen?

Inte nödvändigtvis. Kontrollera om det finns läckor, kontrollera filtret, kontrollera slangen, och först då misstänker pumpen. Mest greppförlust går tillbaka till de tre första.

Läppen har olja på sig som inte kommer att tvättas bort. Vad nu?

Blötlägg i cirka fem minuter i varmt vatten med ett neutralt rengöringsmedel, torka sedan försiktigt med en mjuk trasa. För envisa rester fungerar en liten mängd isopropylalkohol, men undvik hårda lösningsmedel.
