Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).

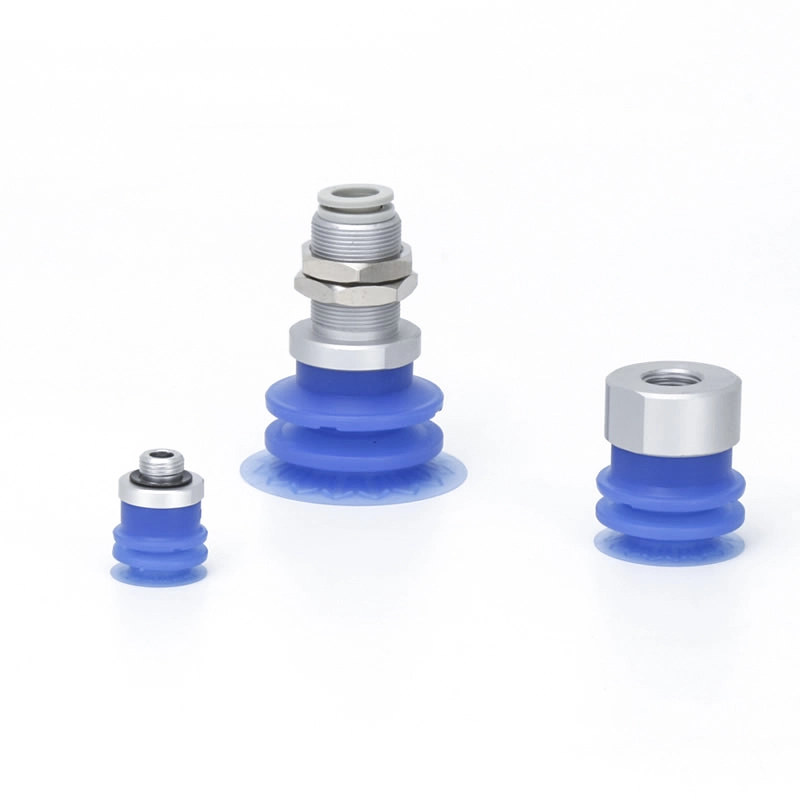

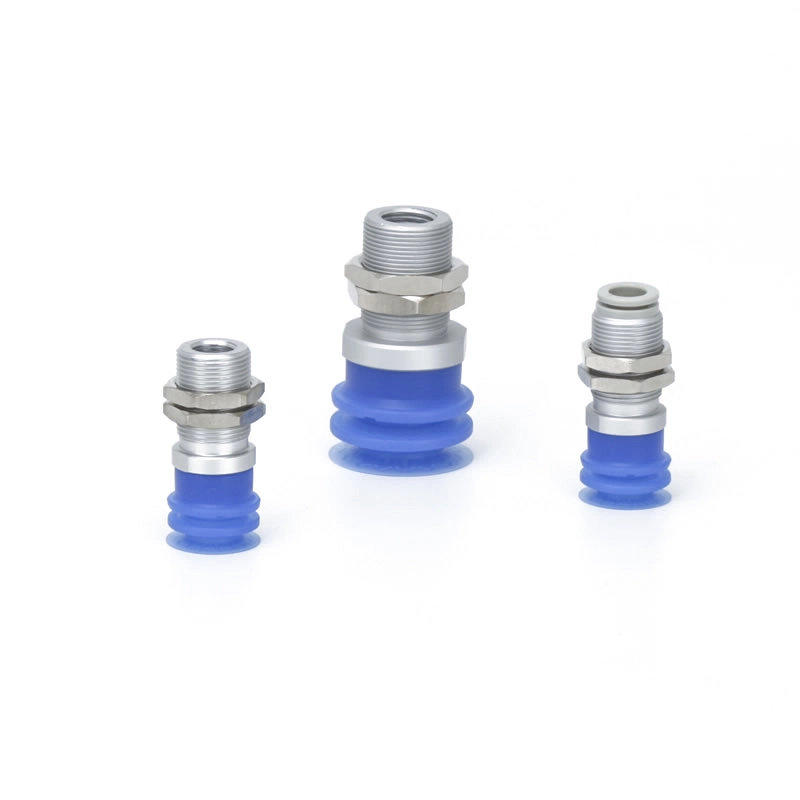

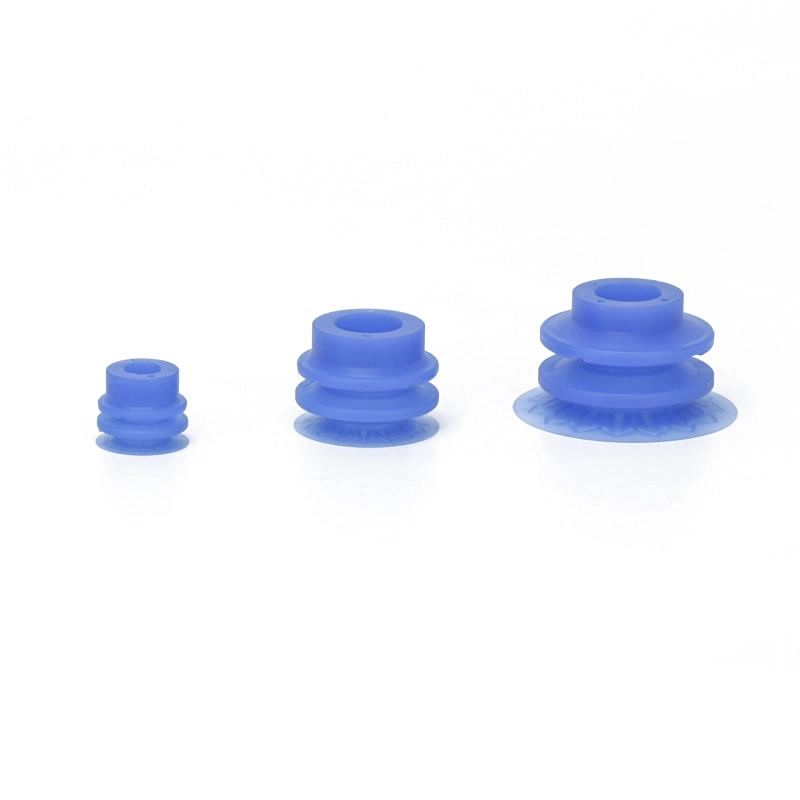

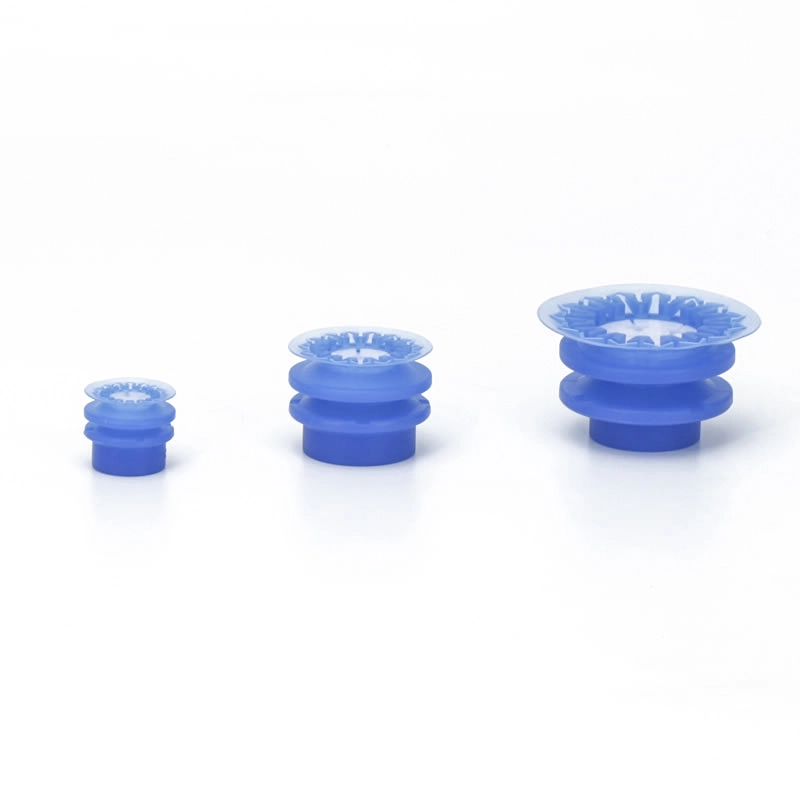

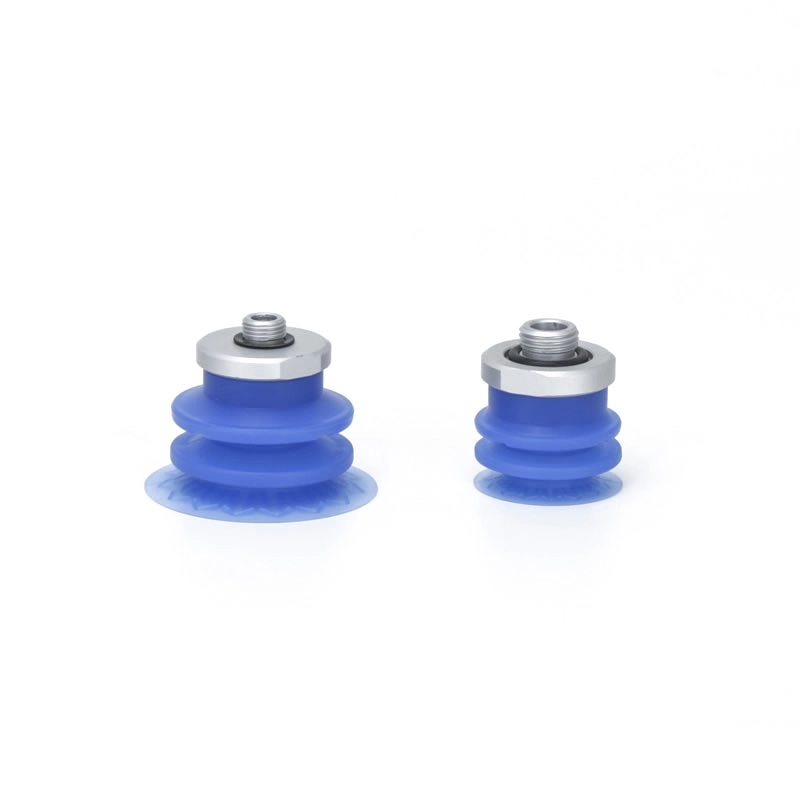

Bälg 2,5-stegs vakuumsugkoppar ZP3P-JT
För bälgar 2,5-stegs vakuumsugkoppar ZP3P-JT är specialiserade för högprecisionshantering av tunna, flexibla och lätt deformerbara material. De används i stor utsträckning i automatiserade förpackningslinjer för livsmedel, medicin och konsumentprodukter, vilket möjliggör stabilt grepp av filmpåsar, plastark och mjuka förpackningar. Med en flexibel tätningsläpp och hygieniska silikonmaterial säkerställer de konsekvent vidhäftning, minskar deformation och stödjer ren, effektiv drift i höghastighetsautomationsmiljöer.
Klicka och starta urvalet
》Återgå till produktinformation
Bälg 2,5-stegs vakuumsugkoppar ZP3P-JT
ZP3P-seriens bälgar 2,5-stegs vakuumkuddeenhet
ZP3P-T-serien med adapterbälg 2,5-stegs vakuumkuddar
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Viktiga fördelar med bälgar 2,5-stegs vakuumsugkoppar ZP3P-JT
Optimal anpassning och flexibilitet:Strukturen av bälgtyp och den flexibla kjolen anpassar sig till ojämna eller böjda filmytor, vilket säkerställer ett säkert grepp.
Utmärkt dämpningseffekt:Dragspelsdesignen absorberar vibrationer under höghastighetsoperationer, vilket minskar filmdeformation.
Höjdkompensation:Flerstegsskikt möjliggör hantering av filmer av varierande tjocklek utan sugförlust.
Minskad skada/märkning:Mjuk silikon och specialiserade kjolar skyddar ömtåliga förpackningar och förhindrar rynkor, revor eller märken.
Mångsidig materialhantering:Lämplig för förpackningsfilmer för livsmedel, medicin och kosmetika, såväl som tunna plast- och etylenark.
Förenklad design:Enskikts- eller flerskiktskonfigurationer stöder enkel installation och integrering i automatiserade pick-and-place-system.
FAQ
Vad används ZP3P-JT-serien till?
Bälgen 2,5-stegs vakuumsugkoppar ZP3P-JT används för att hantera flexibla filmer och tunna, deformerbara material. De används i stor utsträckning i livsmedels- och medicinska förpackningar, inklusive dryckespåsar, pulverpåsar och farmaceutiska förpackningar, såväl som logistiksortering och automatiserad filmbearbetning.
Finns det ett alternativ för att minska påsens deformation?
Ja, den flexibla tätningskjolen och den optimerade ribbstrukturen hjälper till att fördela trycket jämnt
Minimerar skrynkling, läckage och deformation under hantering
Vilka är de viktigaste egenskaperna hos ZP3P-JT sugkoppen?
Bälg 2,5-stegs vakuumsugkoppar ZP3P-JT har en 2,5-stegs bälgstruktur, som erbjuder en kombination av flexibilitet och stötdämpande kapacitet. Dess kjol har en förstärkt ribbdesign, vilket effektivt förbättrar både tätningsprestanda och stabilitet. Den platta sugytan säkerställer ett säkert grepp på tunna filmmaterial, medan enheten stöder accelerationer på upp till 4G, vilket effektivt dämpar vibrationer och deformation.
Är de lämpliga för höghastighetsapplikationer?
Ja, designad för höghastighets automatiserade produktionslinjer
Stabil prestanda under snabb acceleration/retardation (upp till 4G)
Idealisk för snabb plockning och förpackning

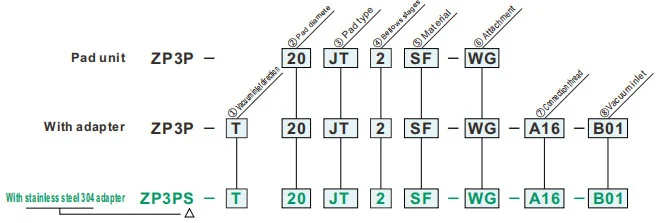

Hur man beställer
- För adsorptionsöverföring av arbetsstycken med flexibel mjukfilmsförpackning
- Tunnfilmskjol och specialformade ribbor
- Platt fäste för att minska rynkor
- Blå färgad kudde, lätt att särskilja vakuumkudden efter färg vid kontamineringsinspektion
Specifikationer
| Drifttemperaturområde | -30 ~ 90 ℃ | |
| Vaddera | Material | Silikongummi |
| Färg | Blå | |
| Hårdhet (Shore A:±5°) | A40/S | |
| Fastsättning | Material | Syntetisk harts / Rostfritt stål |
| Färg | Vit | |
| ① Vakuuminloppsriktning | |
| T | Vertikal |
| ②Paddiameter (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Budtyp | |
| JT | Typ av bälg |
| ④Bälgsteg | |
| 2 | 2,5-steg |
| ⑤ Material | |
| SF | Silikongummi |
| ⑥Bilaga | |
| Noll | Utan fäste |
| W | Stort hålfäste |
| WF | Platt fäste |
| WM | Nätfäste |
| WG | Poröst fäste |
| ⑦ Anslutningsgänga | ⑧ Vakuuminlopp | Pads diameter | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Noll | - | Manlig tråd |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Kvinnlig tråd |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Manlig tråd |
A16 | M16 x1,0 | Kvinnlig tråd |
B01 | Rc1/8 | ● | - |
| One-touch passande |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1,0 | Kvinnlig tråd |
B02 | 8 mm | - | ● | |
| One-touch passande |
10 | 10 mm | - | ● | |||
| Fastsättning | W | WF | WM | WG | |
| Delbild |
|
|
|
|
|
| Beskrivning | Utökad hålstorlek för att säkerställa sugflödet Kompatibel med vakuumpumpar |
För att minska rynkor För tunna arbetsstycken med liten deformation. Sugöppningen är tätad med en plan yta för att undertrycka arbetsstyckets sug Begränsar rörelsen av kjolen och minskar skador på arbetsstycket |
Förhindrar inträngning av främmande ämnen i rörledningar Lätt att kontrollera för igensättning och lätt att rengöra. Minskad bytesfrekvens för sugfilterelement | - | |
| Artikelnummer | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Farmaceutisk förpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
