Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).
Lågfriktion Direktmontering Vakuumsugkoppar ZP3
Commaelec är en professionell tillverkare och leverantör som specialiserar sig på lågfriktions direktmonterade vakuumsugkoppar ZP3 av lågfriktions direktmonterade vakuumsugkoppar. Dessa kompakta enheter har en diameter från 4 mm till 16 mm och är speciellt designade för elektronikindustrin. Med en inbyggd teleskopisk buffertstång som genererar minimalt med damm, är de särskilt väl lämpade för användning i precisionselektronik, medicinska och farmaceutiska tillämpningar.
Klicka och starta urvalet
》Återgå till produktinformation
Lågfriktion Direktmontering Vakuumsugkoppar ZP3
ZP3-T-serien med lågfriktionsbuffert Compact Vacuum Pad
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs

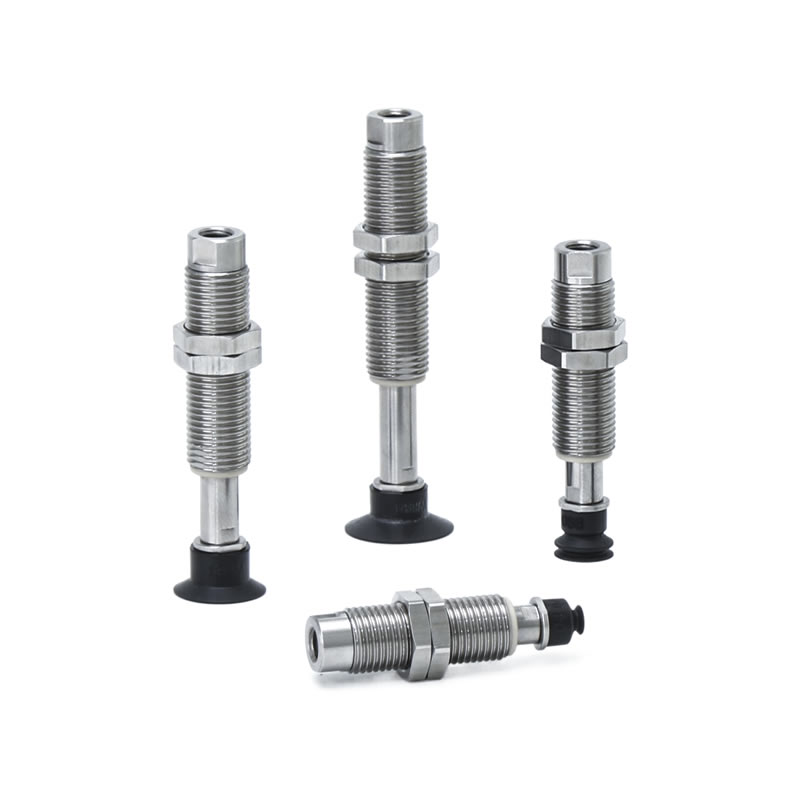

De lågfriktions direktmonterade vakuumsugkopparna ZP3 är kompakta, precisionskonstruerade sugkoppar designade för elektronik-, medicin- och läkemedelsindustrin. Med diametrar från 4 mm till 16 mm har dessa vakuumkoppar en inbyggd teleskopisk buffertstång som minimerar dammbildning, vilket säkerställer säker och ren hantering av ömtåliga komponenter.
Vad är en lågfriktions direktmonterad vakuumsugkoppar ZP3?
En specialiserad vakuumkudde med direkt monteringskapacitet för automatiserade system.
Innehåller en teleskopisk buffert med låg friktion, vilket minskar slitage och kontaminering under repetitiva cykler.
Kompatibel med vertikala och laterala vakuuminloppsriktningar, vilket möjliggör flexibel installation i trånga produktionslinjer.
Finns i högkvalitativt gummi, silikon och antistatiska material, med valfria adaptrar och tillbehör helt i rostfritt stål för litiumbatteriapplikationer.
Ansökningar
Precisionselektronikhantering, såsom kretskort och mikrochips.
Medicinsk och farmaceutisk montering, där renlighet och låg kontaminering är avgörande.
Integration i robotiserade pick-and-place-system och automatiserade monteringslinjer.
Hantering av små hårdvara och litiumbatterikomponenter som kräver minimal dammbildning.
Fördelar
Kompakt design med låg friktion minimerar slitage, damm och underhåll.
Hög anpassningsförmåga, stöder flera vakuuminloppsriktningar och buffertkonfigurationer.
De direktmonterade vakuumsugkopparna ZP3 med låg friktion är konstruerade av hållbara material – som silikon och gummi – för att säkerställa stabil och långvarig sugning, vilket ger en förlängd livslängd.
Flexibla alternativ med adaptrar, buffertfästen och tillbehör i rostfritt stål för specialiserade industriella behov.
Kostnadseffektiv Kinatillverkad produktion med mogen teknologi och stabil leveranskedja säkerställer snabb leverans och högkvalitativ prestanda.
Varför välja Commaelec?
Pålitlig tillverkare och leverantör med egen produktion och stort lager.
Mångsidig produktportfölj inklusive flera specifikationer, former och materialalternativ.
Mogen teknologi som säkerställer stark vidhäftning, stabilitet och säker materialhantering.
Kundorienterad tjänst med snabb respons, anpassning och teknisk support för sömlös integration.
Hur man beställer
- Reducerad partikel under 1/10 (Jämfört med tidigare produkter).
- Kopparlegering oanvänd.
- Med låg friktion, lågt ljud! Ljudnivå 45dB.
- Smidig upp och ner rör sig enligt en anti-excentrisk struktur.
- Fast axelproblem enligt rörspänningen var löst!
| ① Vakuuminloppsriktning | |
| T | Vertikal |
| ②Paddiameter (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Budtyp | |
| UM | Platt med spår |
| B | Bälg |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Grön symbol är skräddarsydda modeller.
| ⑤ Buffertspecifikation | |
| D | Roterande (lågfriktion) |
| ⑥ Buffertslag (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Vakuuminlopp | |
| B5 | M5 x 0,8 |
Mått (mm)
Grön symbol är skräddarsydda modeller.
UM
Platt med spår
| Modell | A | B | C | D | Buffert | |||||||
|
① Vakuum inlopp riktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑤ Buffert spec. |
⑥ Buffert stroke |
⑧ Vakuum inlopp |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Modell för referens: ZP3-T16UMND15-B5
B
Bälg
| Modell | A | B | C | D | Buffert | |||||||
|
① Vakuum inlopp riktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑤ Buffert spec. |
⑥ Buffert stroke |
⑧ Vakuum inlopp |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Modell för referens: ZP3-T08BND6-B5
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
| Pad typ | Dyndiameter (mm) | Ansökan | Typiska arbetsstyckesytor och former | |||||||
| Platt | Vinkade | Sned | Olika höjder | Konvex | Oljig | |||||
|
|
|
|
|
|
|||||
| Kompakt P-annons | Platt (U) |
|
ø1,5~ø3,5 | För adsorption av arbetsstycken med plan och ej deformerad yta | ⚪ | X | X | X | X | X |
| Platt med spår (UM) |
|
ø4~ø16 | För ett arbetsstycke som kan deformeras | ⚪ | X | X | X | X | △ | |
| Bälg (B) |
|
ø4~ø16 | För adsorption av arbetsstycken med lutande yta | ⚪ | △ | ⚪ | X | △ | X | |
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Farmaceutisk förpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
Installationsmanual
PDF Ladda ner
Varning + Försiktighet (Läs före användning)
PDF Ladda ner
