Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).
Bälg 5,5-stegs vakuumsugkoppar ZP3P-JT

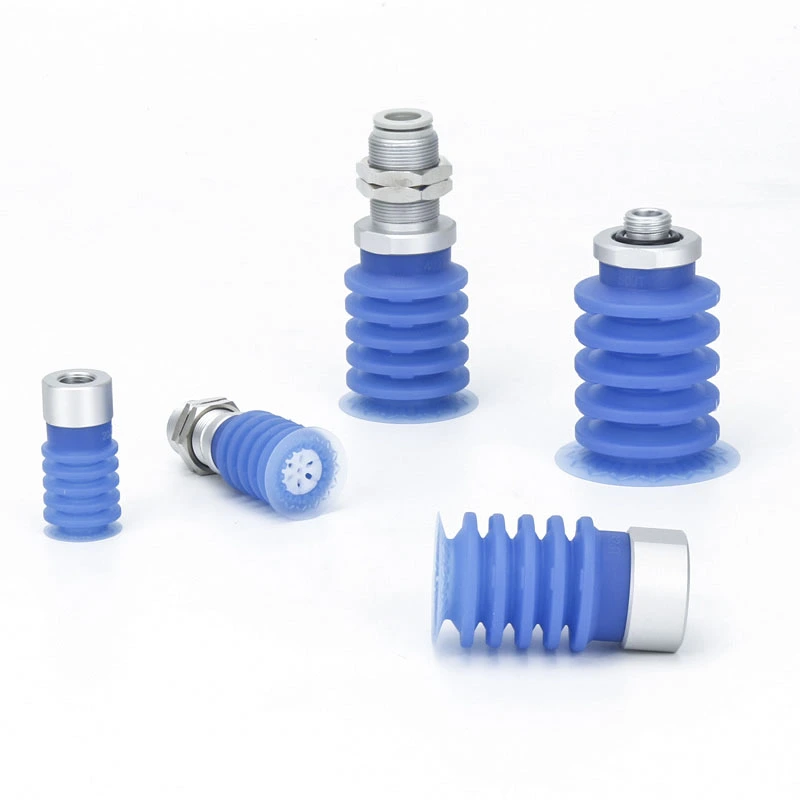

Vi inbjuder dig att välja från vår fabriks bälgar 5,5-stegs vakuumsugkoppar ZP3P-JT, tillgängliga i en rad diametrar inklusive 20 mm, 25 mm, 32 mm, 40 mm och 50 mm. Denna serie är speciellt framtagen för automatiserade filmförpackningsapplikationer inom livsmedels- och medicinindustrin, och är också idealisk för hantering av olika flexibla material som är benägna att deformeras. Den 5,5-bälgar (dragspel) strukturen har inbäddade inre stödribbor som effektivt förhindrar sugkoppsväggarna från att fastna i varandra; dessutom kompenserar den inneboende stötdämpningsförmågan hos denna design automatiskt för höjdavvikelser som uppstår när man griper material i påsar.
Klicka och starta urvalet
》Återgå till produktinformation
Bälg 5,5-stegs vakuumsugkoppar ZP3P-JT
ZP3P-seriens bälgar 5,5-stegs vakuumkuddeenhet
ZP3P-T-serien med adapterbälg 5,5-stegs vakuumkuddar
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Vad används bälgen 5,5-stegs vakuumsugkoppar ZP3P-JT till?

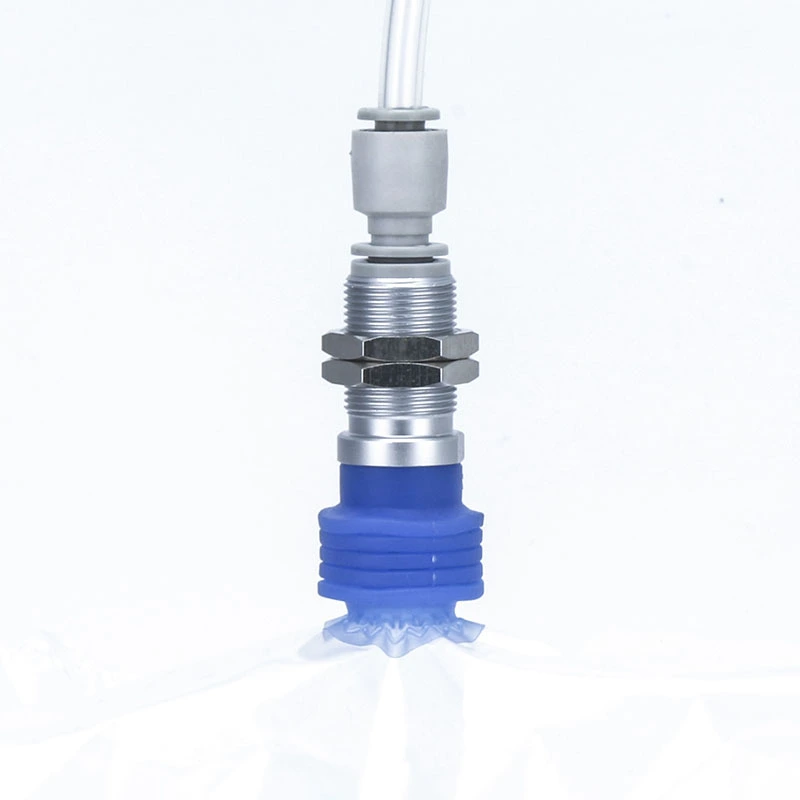

Designad för automatiserad hantering av mycket deformerbara filmförpackningar inom livsmedels- och medicinindustrin.
Hanterar vätske-/pulverförpackningar, inklusive dryckespåsar, såspaket, mjölkpulverpåsar och mjölpåsar.
Lämplig för tunna filmer, etylenskivor, plastskivor och andra flexibla material i högprecisionsautomatiska plock-och-placeringssystem.
Stöder även lätta industriella automationsscenarier med strikta hygienkrav.
Huvudegenskaper hos 5,5-stegsbälgen
Struktur av dragspelstyp:Bälgarna 5,5-stegs vakuumsugkoppar ZP3P-JT har en bälgdesign i flera lager som är förstärkt med stödribbor, vilket effektivt förhindrar vidhäftning och säkerställer smidig drift.

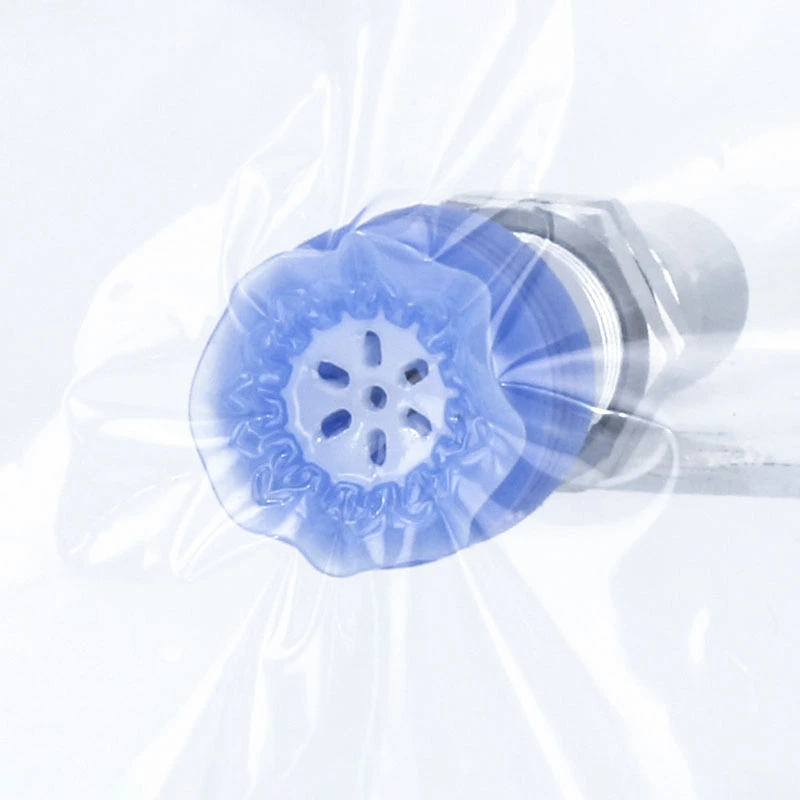

Flexibel filmkjol:Säkerställer tät försegling, minskar läckage och förhindrar rynkor.
Labyrint vakuumkanaler:Utöka sugområdet och bibehåll vakuumflödet för tillförlitligt grepp.
Guidebilaga:Minimerar skåldeformation och komponentvibrationer under drift.
Dämpad stroke:Kompenserar för höjdvariationer i påsade komponenter.
Filterskärm i rostfritt stål:Förhindrar inträngning av främmande föremål och möjliggör enkel rengöring.
Material och konstruktion
Tillverkad av FDA-certifierad silikon för filmer av medicinsk kvalitet.
Blå silikonalternativ som är lämpligt för livsmedelsbearbetningslinjer och kosmetiska förpackningar, med förmåga att detektera föroreningar.

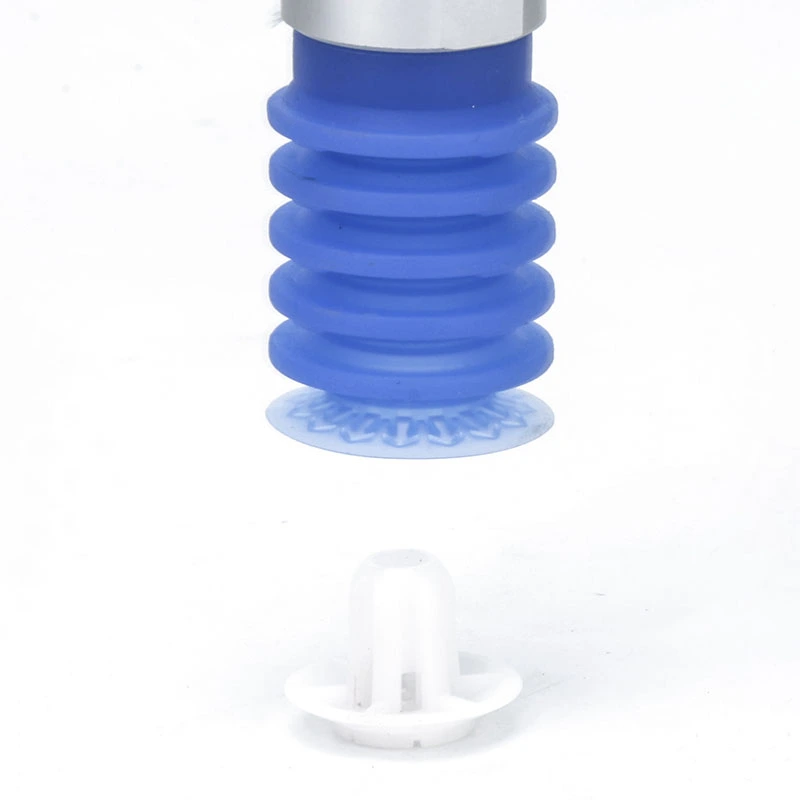

Tillgängliga bilagor
Styrtillbehör för ökad stabilitet.
Valfria buffertar för att minska deformation.
Enkel- eller flerskiktskonfigurationer baserat på applikationsbehov.

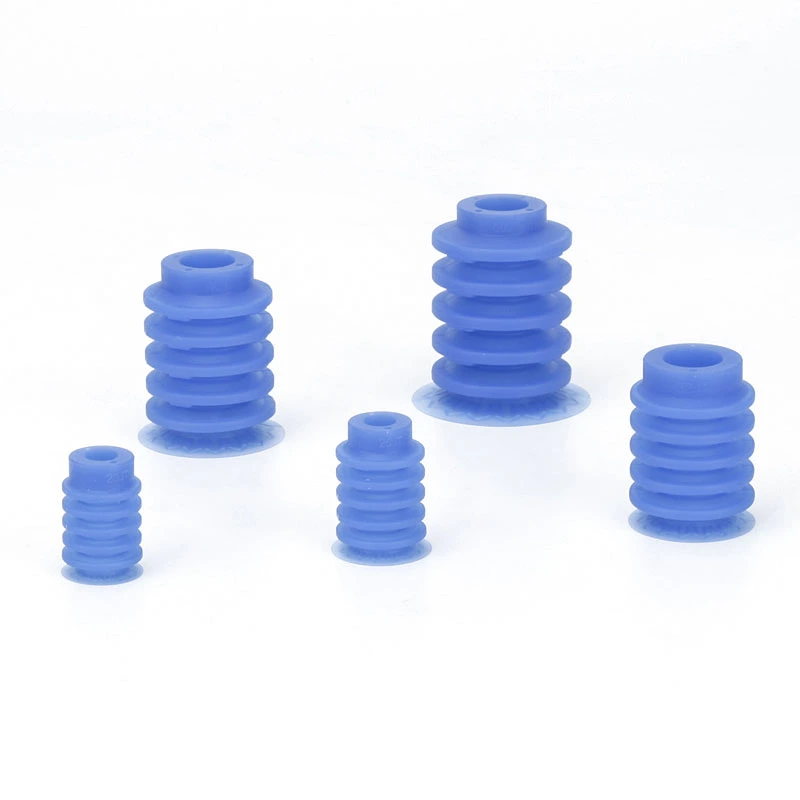

Tillgängliga storlekar
Diametrar:20 mm, 25 mm, 32 mm, 40 mm, 50 mm.
Kompatibel med automatiserade system för olika scenarier för industri- och arbetsstyckehantering.

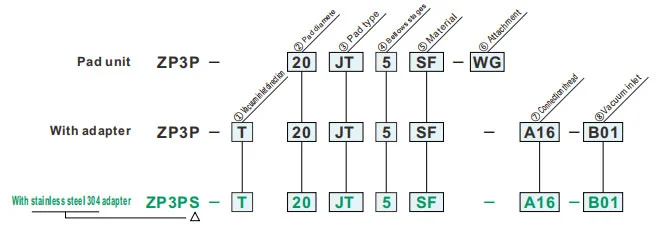

Hur man beställer
- För adsorptionsöverföring av arbetsstycken med flexibel mjukfilmsförpackning
- Tunnfilmskjol och specialformade ribbor
- Styrfäste, Acceleration/retardation: Adsorptionsöverföring möjlig vid 4G
- Blå färgad kudde, lätt att särskilja vakuumkudden efter färg vid kontamineringsinspektion
| ① Vakuuminloppsriktning | |
| T | Vertikal |
| ②Paddiameter (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Budtyp | |
| JT | Typ av bälg |
| ④Bälgsteg | |
| 5 | 5,5-steg |
| ⑤ Material | |
| SF | Silikongummi |
| ⑥Bilaga | |
| WG | Med fäste |
| ⑦ Anslutningsgänga | ⑧ Vakuuminlopp | Dyndiameter | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Noll | - | Manlig tråd |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Kvinnlig tråd |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Manlig tråd |
A16 | M16 x1,0 | Kvinnlig tråd |
B01 | Rc1/8 | ● | - |
| One-touch passande |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1,0 | Kvinnlig tråd |
B02 | 8 mm | - | ● | |
| One-touch passande |
10 | 10 mm | - | ● | |||
Byt ut tillbehöret
Specifikationer
| Drifttemperaturområde | -30 ~ 90 ℃ | |
| Vaddera | Material | Silikongummi |
| Färg | Blå | |
| Hårdhet (Shore A:±5°) | A40/S | |
| Fastsättning | Material | Syntetisk harts |
| Färg | Vit | |
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Farmaceutisk förpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
