Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).

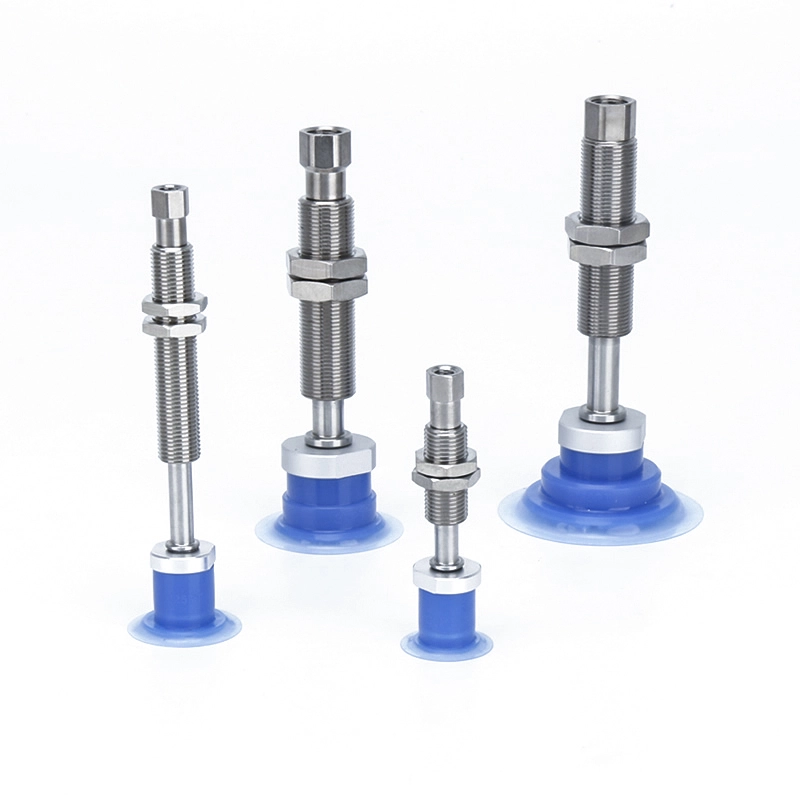

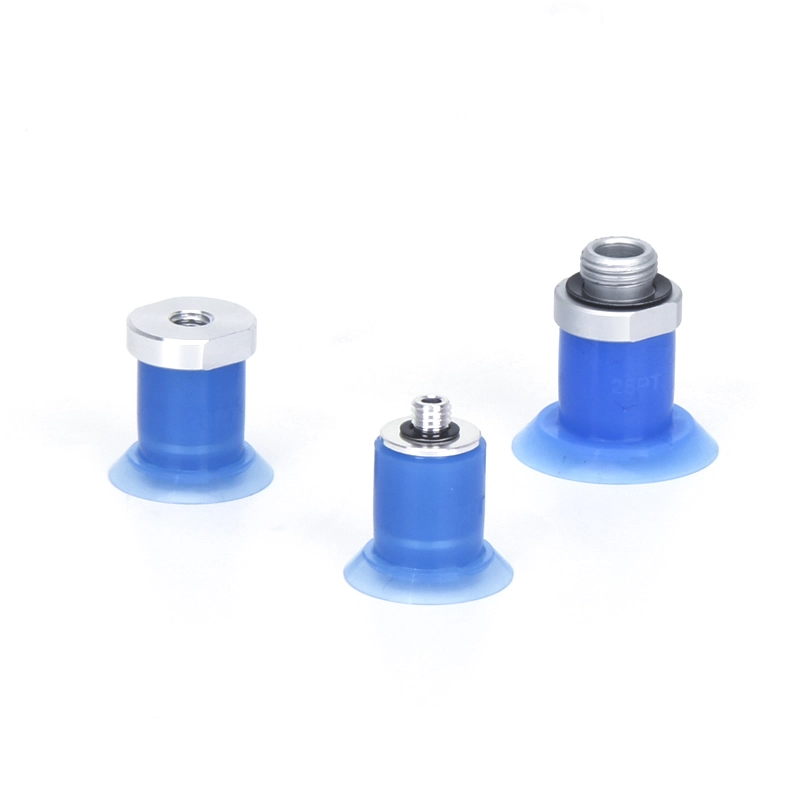

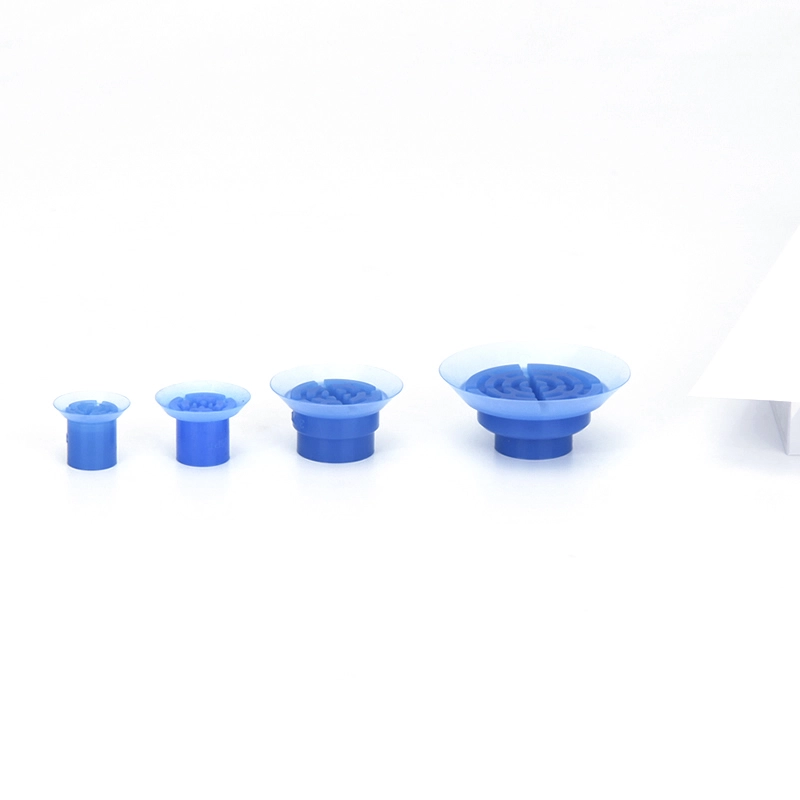

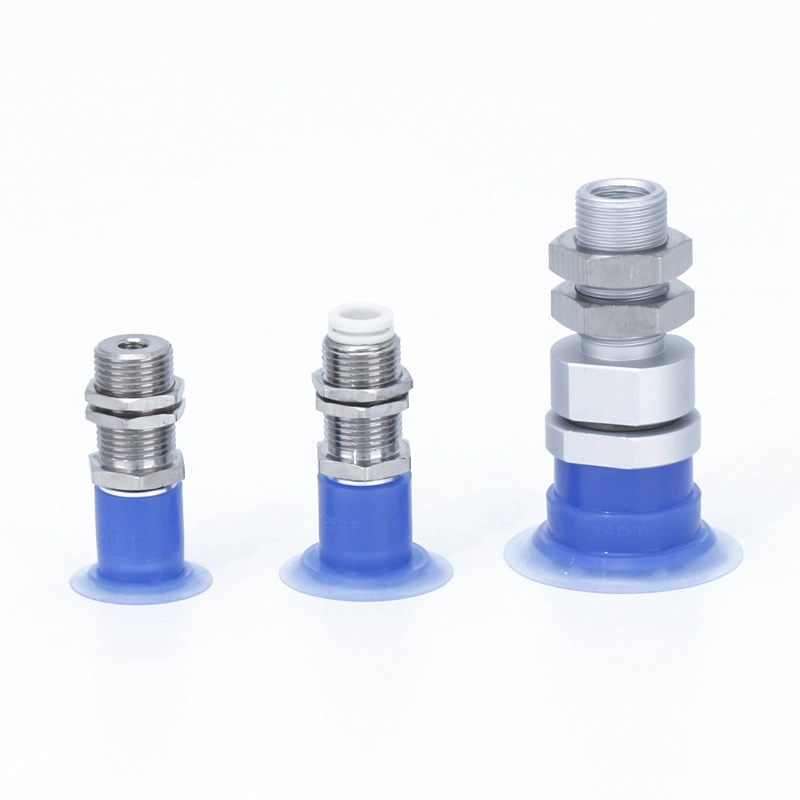

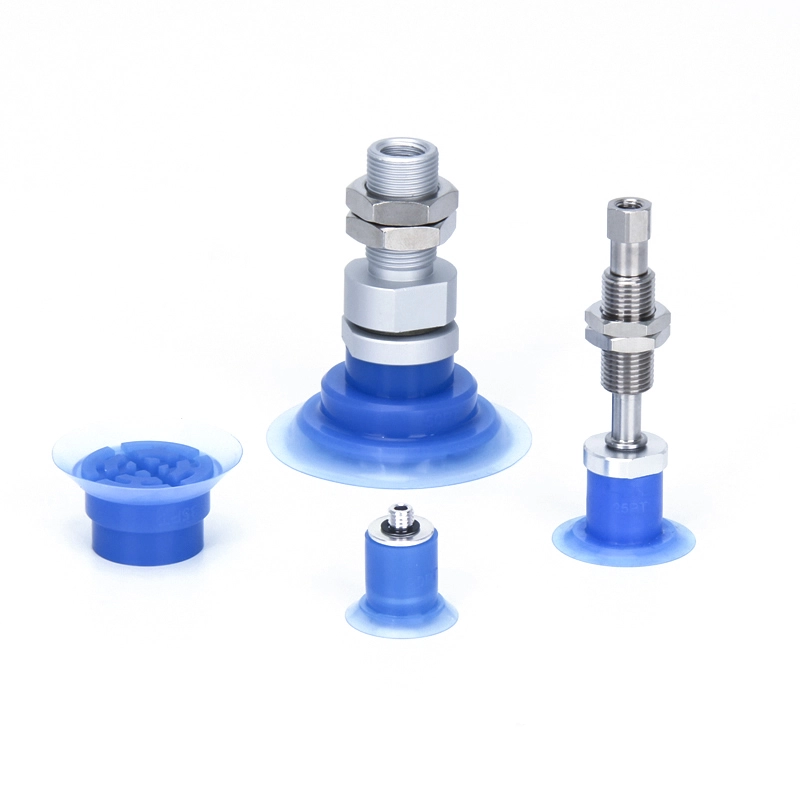

För filmadsorptionsvakuumsugkoppar ZP3P-PT
För filmadsorption Vakuumsugkoppar ZP3P-PT är designade för att hantera flexibla filmer och tunna material i automatiserade system. Idealiska för livsmedel och medicinska förpackningar, de säkerställer skrynkelfritt, läckagefritt grepp av påsar och filmer. Med FDA-silikon, flexibla tätningskjolar och stark vidhäftning stödjer de exakt hantering i förpackningslinjer, logistik och hygienkritiska industrier.
Klicka och starta urvalet
》Återgå till produktinformation
För filmadsorptionsvakuumsugkoppar ZP3P-PT
ZP3P-serien vakuumkuddsenhet
ZP3P-T-serien med adaptervakuumkuddar
ZP3P-T-serien med buffertvakuumkuddar
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Tillämpningar av för filmadsorptionsvakuumsugkoppar ZP3P-PT
Mat & medicinsk förpackning
Designad för hantering av vätske- och pulverförpackningar
Lämplig för dryckespåsar, såspaket, mjölkpulverpåsar och mjölpåsar
Speciell tätningskjol säkerställer tät vidhäftning utan rynkor eller läckage
Medicinska förpackningslösningar
Använder silikonmaterial av FDA-kvalitet för höga hygienkrav
Idealisk för infusionspåsar och farmaceutiska plastförseglade förpackningar
Stöder automatiserad sortering och förpackningsprocesser
Tunnfilm och flexibel materialbearbetning
Hanterar matfilm, matförpackningsfilm och uppblåsbara påsar
Möjliggör operationer som påsöppning, filminpackning och överföring
Flexibel kjolkant säkerställer stabil tätning på mjuka ytor
Viktiga egenskaper hos vakuumsugkoppar för filmadsorption ZP3P-PT
Optimerad för flexibla material
Designad för tunna filmer och deformerbara arbetsstycken
Bibehåller ett stabilt sug även på lätta, mjuka material
Förbättrad tätningsprestanda
Särskild kjolstruktur förbättrar lufttätheten och kontaktstabiliteten
Minskar vakuumläckage under höghastighetsautomation
Hygieniska materialalternativ
Blått silikonmaterial stödjer föroreningsdetektering
Lämplig för livsmedels-, kosmetika- och läkemedelsindustrin
Industriell kompatibilitet
Vakuumsugkopparna för filmadsorption ZP3P-PT är kompatibla med:
Automatiserade förpackningslinjer
Logistiksorteringssystem (t.ex. hantering av budväskor)
E-handel lagerautomation
Förpackningsprocesser för elektroniska komponenter
De är särskilt effektiva för pick-and-place-system med hög precision som hanterar tunna, flexibla material.
Ytterligare fördelar
Lämplig för etylenskivor, plastfilmer och flexibla förpackningsmaterial
Stöder lätt industriell automation med strikta hygienkrav
Säkerställer säker hantering utan att skada eller deformera arbetsstycket

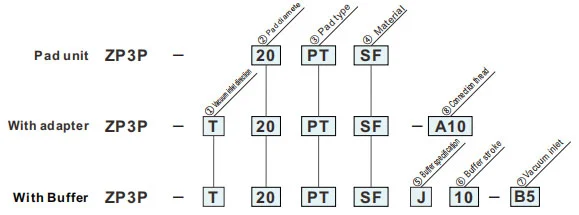

Hur man beställer
- Bra för filmförpackningsapplikationer
- Blå färgad pad
- Minskat läckage
- Minskning av rynkor på tunna arbetsstycken (film, vinyl, etc.) under adsorption
| ① Vakuuminloppsriktning | |
| T | Vertikal |
| ②Paddiameter (mm) | |
| 15 | ø15 |
| 20 | ø20 |
| 25 | ø25 |
| 35 | ø35 |
| 50 | ø50 |
| ③Budtyp | |
| PT | Typ av tunnfilmskjol |
| ④ Material | |
| SF | Silikongummi |
| ⑤ Buffertspecifikation | |
| J | Roterande |
| K | Ej roterande |
| ⑥ Buffertslag | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑦ Vakuuminlopp | ø20,ø25 | ø35,ø50 | ||
| Hontråd | B5 | M5×0,8 | ● | ● |
| B01 | Rc1/8 | 一 | ● | |
| One-touch passning | 04 | ø4 | ● | 一 |
| 06 | ø6 | ● | ● | |
| 08 | ø8 | 一 | ● | |
| Hullingsfäste | N4 | ø4 nylonslang | ● | 一 |
| U4 | ø4 mjuk slang | ● | 一 | |
| N6 | ø6 nylonslang | ● | ● | |
| U6 | ø6 mjuk slang | ● | ● | |
| ⑧ Anslutningsgänga | ø20,ø25 | Ø35,ø50 | ||
| Hantråd | A5 | M5x0,8 | ● | — |
| A10 | M10x1 | 一 | ● | |
| A12 | M12x1,75 | 一 | ● | |
| AG1 | G1/8 | ● | ● | |
| AG2 | G1/4 | 一 | ● | |
| AG3 | G3/8 | 一 | ● | |
| Hontråd | B5 | M5x0,8 | ● | 一 |
| B8 | M8x1,25 | 一 | ● | |
| Hantråd | A12-B5 | M12x1 | ● | 一 |
| A12-06 | M12x1 | ● | 一 | |
| AL14 | M14×1 | 一 | ● | |
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Farmaceutisk förpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
