Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).

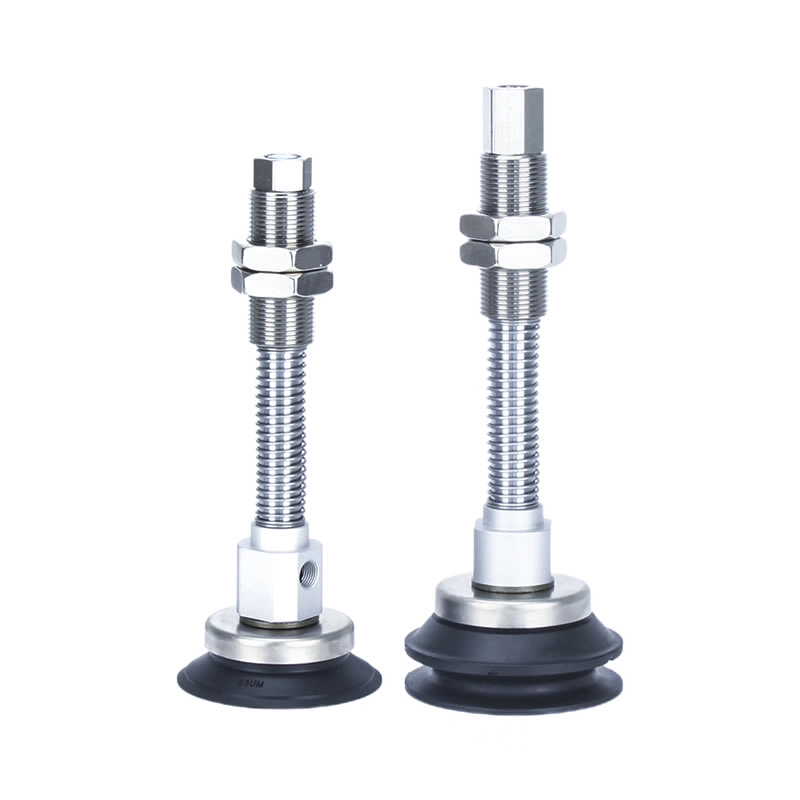

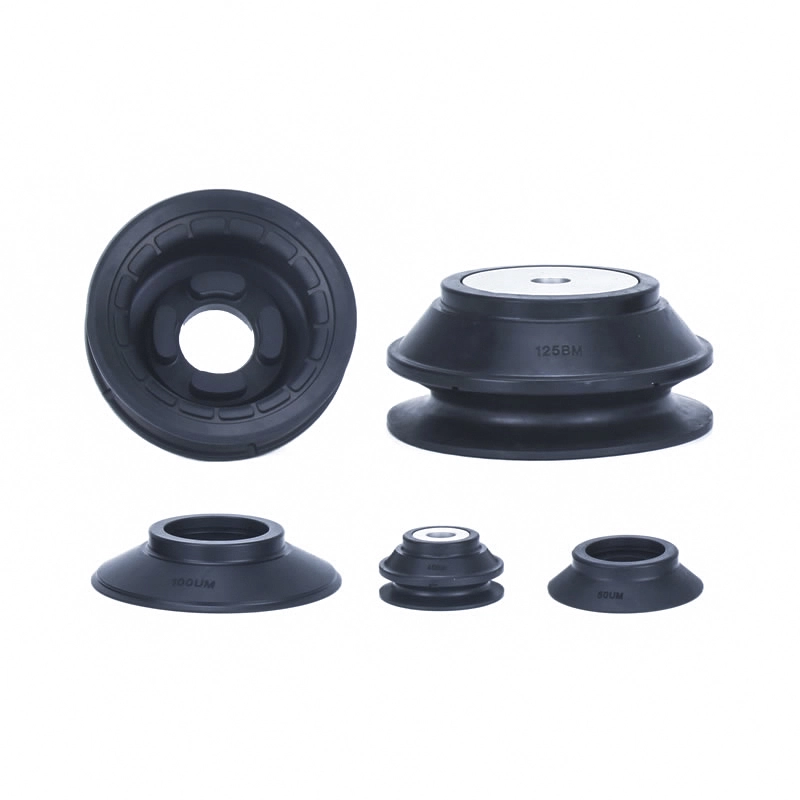

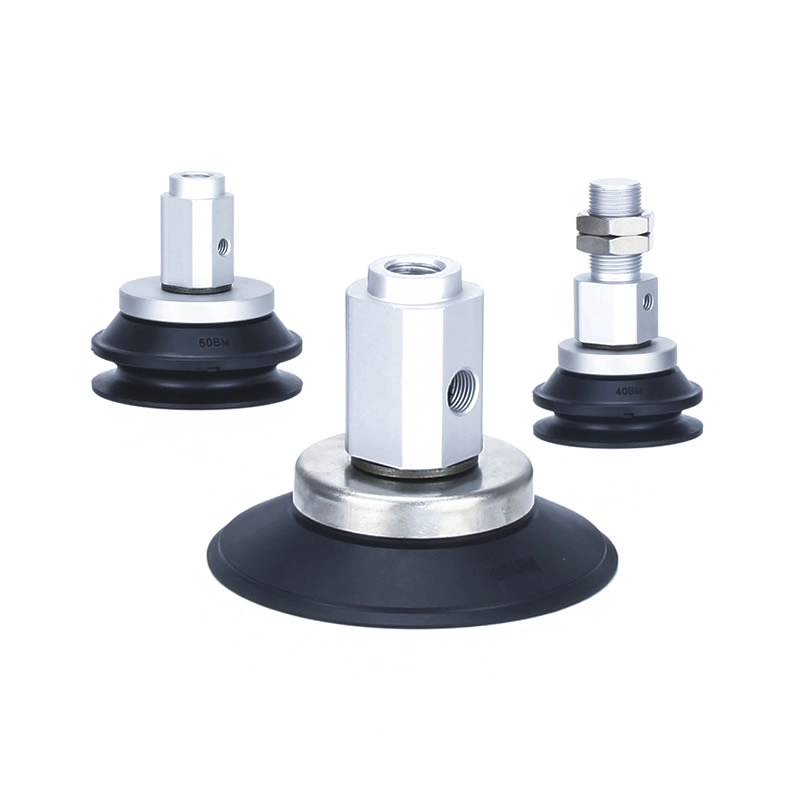

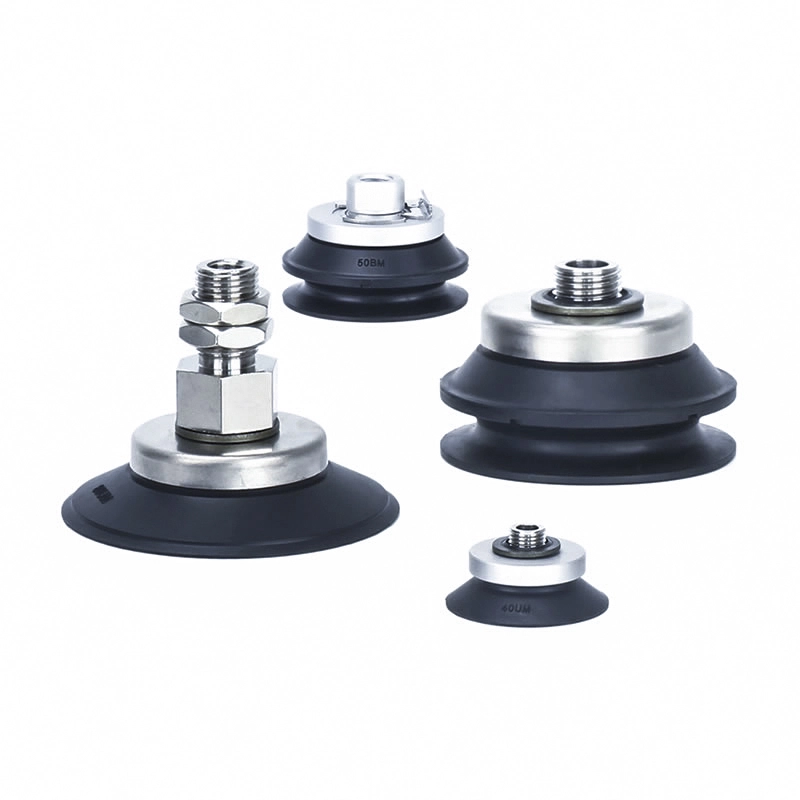

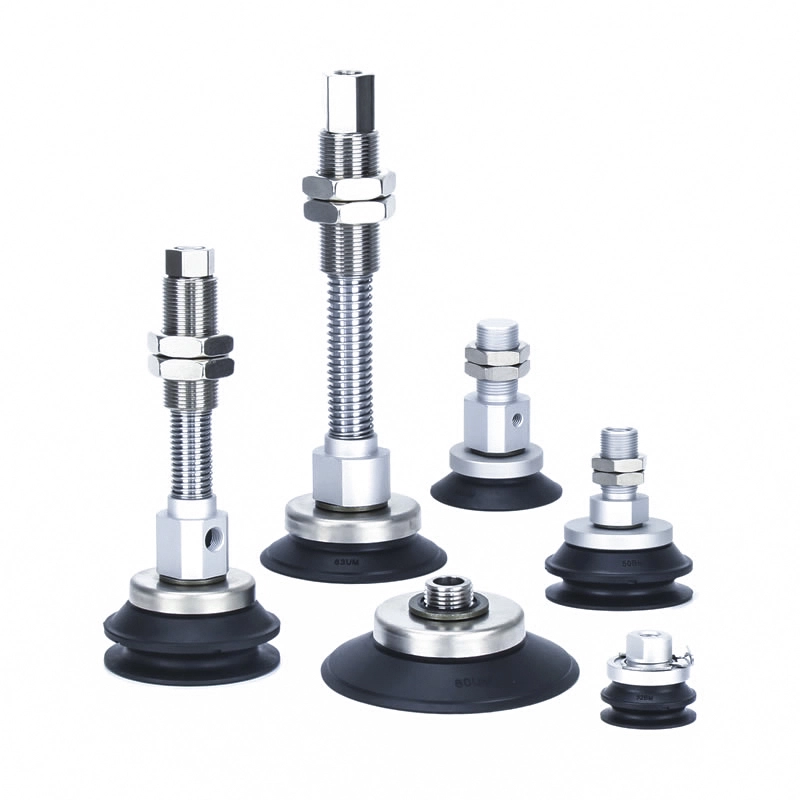

Vakuumsugkoppar med hög styvhet ZP3E
Vakuumsugkoppar med hög styvhet ZP3E är designade för hantering av stora eller porösa arbetsstycken med tung belastning. Med en räfflad tätningsyta och dragspelsstruktur säkerställer de stark vidhäftning på ojämna ytor. Idealiska för glas, metallplåtar och förpackningar, de ger stabilt grepp, hantering utan märkning och pålitlig prestanda i högflödesautomationssystem. Det används också i stor utsträckning i produktionslinjer inom industrier inklusive elektroniktillverkning, fordonsmontering och logistiksortering.
Klicka och starta urvalet
》Återgå till produktinformation
Vakuumsugkoppar med hög styvhet ZP3E
ZP3E-serien med hög styvhet vakuumkuddsenhet
ZP3E-T-serien med adapter Vakuumkuddar med hög styvhet
ZP3E-T-serien med buffert Vakuumkuddar med hög styvhet
ZP3E-Y-serien med adapter Vakuumkuddar med hög styvhet
ZP3E-Y-serien med buffert Vakuumkuddar med hög styvhet
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Vakuumsugkopparna med hög styvhet ZP3E är vakuumkoppar av industrikvalitet designade för hantering av tunga belastningar och stora ytor. De är idealiska för applikationer som kräver stark vidhäftning, hög lufttäthet och stabilt grepp, även på ojämna eller lätt genomsläppliga ytor.
Nyckelfunktioner
Kraftig hanteringsförmåga
Vakuumsugkopparna med hög styvhet ZP3E är designade speciellt för stora och tunga arbetsstycken, såsom kartong, glaspaneler och metallplåtar
Diameterintervall:32 mm till 125 mm
Finns i enkel- och dubbelskiktskonfigurationer
Förbättrad tätningsprestanda
Spårad sugyta förbättrar greppstabiliteten och upprätthåller vakuum
Dragspelsformad tätningsstruktur anpassar sig till lutande eller ojämna ytor
Säkerställer tillförlitlig vidhäftning även för böjda eller oregelbundna arbetsstycken
Optimerad för porösa material
Lämplig för kartong, kartong och andra permeabla material
Fungerar effektivt med högflödesvakuumsystem
Upprätthåller konsekvent sug trots lätt luftläckage
Flexibel installation
Flera monteringsalternativ för olika automationsinställningar
Kompatibel med robotarmar och automatiserade produktionslinjer
Ansökningar
Industriell automationsutrustning
Maskiner för formning av papperslådor:Transportera och placera kartongark
Förpackningssystem:Stapla och flytta tunga kartonger och material
Robotautomation:Stabilt grepp och snabb släppning i löpande band
Hantering av arbetsstycke
Glasbearbetning:Icke-märkande hantering av släta, tunga glaspaneler
Metall- och plastskivor:Stålplåtar, aluminiumplåtar och tjocka plastskivor
Logistik & lager:Automatiserad stapling av tunga produkter
Prestandafördelar
Struktur med hög styvhet säkerställer stabilitet vid hantering av tung last.
Icke-markerande design skyddar känsliga ytor – som glas – från skador.
Robust vakuumhållningsförmåga säkerställer tillförlitlig drift i krävande miljöer.
Vakuumsugkopparna med hög styvhet ZP3E är lämpliga för användning inom elektronik-, fordons-, logistik- och tillverkningsindustrin.
Varför välja Kina-tillverkade ZP3E vakuumkoppar
Kostnadseffektiv produktion med pålitlig prestanda
Mogen teknologi med högkvalitativt silikon och avancerad vakuumförsegling
Brett produktsortiment för att möta olika industriella behov
Stabil leveranskedja som säkerställer snabb och konsekvent leverans

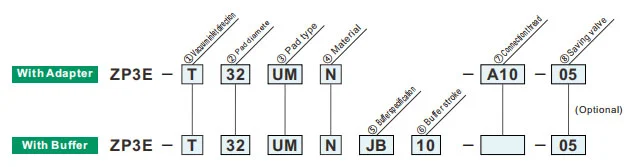

Hur man beställer
| ②Paddiameter (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Budtyp | |
| UM | Platt typ med spår |
| BM | Bälgtyp med ribbor och spår |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Grön symbol är skräddarsydda modeller.
| ⑧Plåt | |
| Noll | Utan tallrik |
| P | Med tallrik |
|
Modell
②Paddiameter (mm)
|
Platt typ med spår (UM) | Bälgtyp med ribbor och spår (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ① Vakuuminloppsriktning | |
| T | Vertikal |
| Y | Lateral |
| ②Paddiameter (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Budtyp | |
| UM | Platt typ med spår |
| BM | Bälgtyp med ribbor och spår |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Grön symbol är skräddarsydda modeller.
| ⑦ Vakuuminlopp | ZP3E-T /Vertikal | ZP3E-Y /Lateral | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Hantråd | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1,5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1,5 | — | ● | — | ● | |
| Kvinnlig tråd | B8 | M8 x1,25 | ● | — | ● | — |
| B10 | M10 x1,5 | ● | — | — | — | |
| B12 | M12 x1,75 | — | ● | — | ● | |
| B18 | M18 x1,5 | — | ● | — | — | |
| ⑤ Buffertspecifikation | |
| JB | Roterande (mässing, med bussning) |
| JF | Roterande (stål, med bussning) |
| KB | Icke-roterande (mässing, med bussning) |
| ⑦ Vakuuminlopp | A14 | Noll | A18 | Noll | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥ Buffertslag | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 mm | ● | ● | ● | ● |
| 20 | 20 mm | ● | — | — | — |
| 25 | 25 mm | — | ● | ● | ● |
| 30 | 30 mm | ● | ● | ● | ● |
| 50 | 50 mm | — | ● | ● | ● |
| 75 | 75 mm | — | ● | ● | ● |
| 100 | 100 mm | — | — | — | ● |
| ⑧ Sparventilens fasta öppning | |||
| storlek (mm) |
Pads diameter | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | Hänvisning SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Fjäderreaktiv kraft
| Anslutningsgänga | Åtdragningsmoment±5 % [N·m] | Buffertslag (mm) | Fjäderreaktiv kraft[N] | ||
| Mässing, med bussning (JB/KB) | Stål, med bussning (JF) | Vid 0 slag | Med fullt slag | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Farmaceutisk förpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
Installationsmanual
PDF Ladda ner
Varning + Försiktighet (Läs före användning)
PDF Ladda ner
