Kulledsvakuumsugkoppar ZP2-J
Commaelec är ledande tillverkare, kulledsvakuumsugkopparna ZP2-J är speciellt utformade för att möjliggöra rundstrålande rotation och hantera komplexa driftsförhållanden. De är utrustade med en buffertmekanism och har exceptionella vinkelkompensationsmöjligheter: deras rotationsmekanism stöder vinkeljustering i hela intervallet, vilket effektivt korrigerar lutningsfel under arbetsstyckets placering eller vinkelavvikelser under greppprocessen. Vissa modeller integrerar även rotations- eller antirotationsstrukturer av typ J eller typ K. Denna serie av sugkoppar finns i tre storlekar: 6 mm, 8 mm och 10 mm.
Klicka och starta urvalet
》Återgå till produktinformation

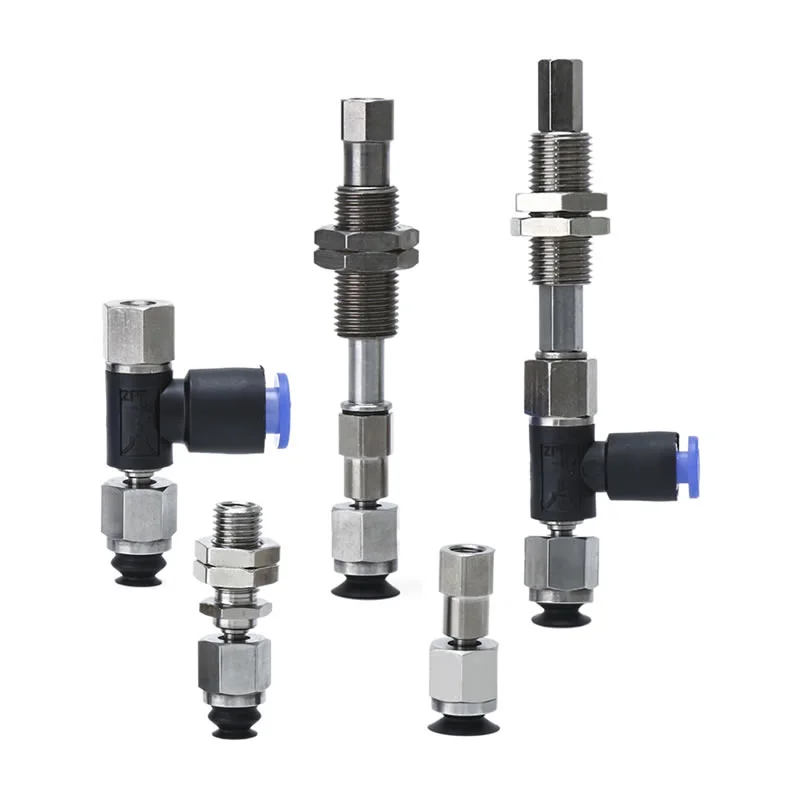

Kulledsvakuumsugkoppar ZP2-J

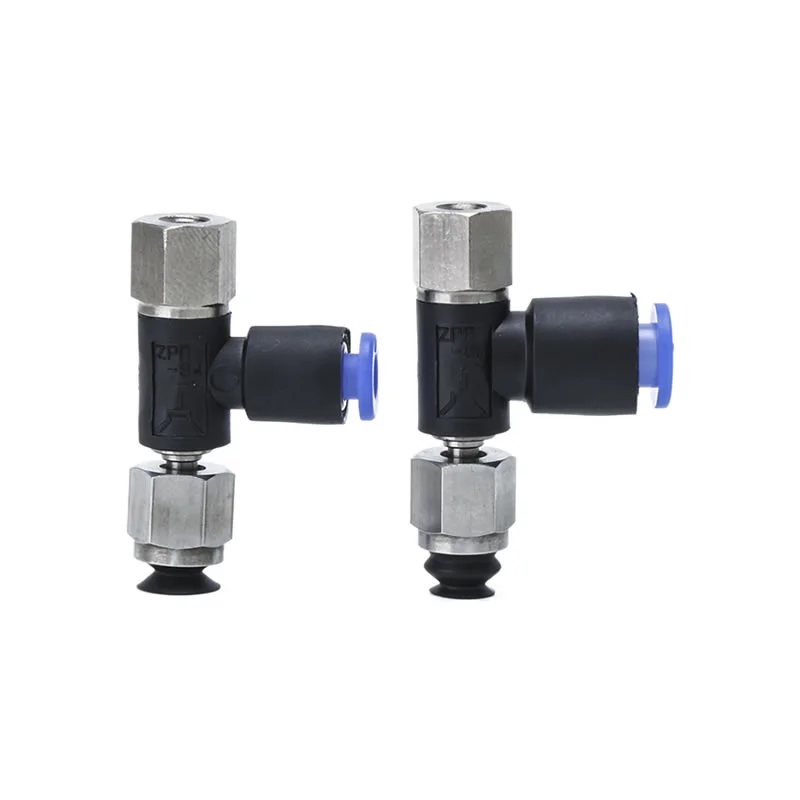

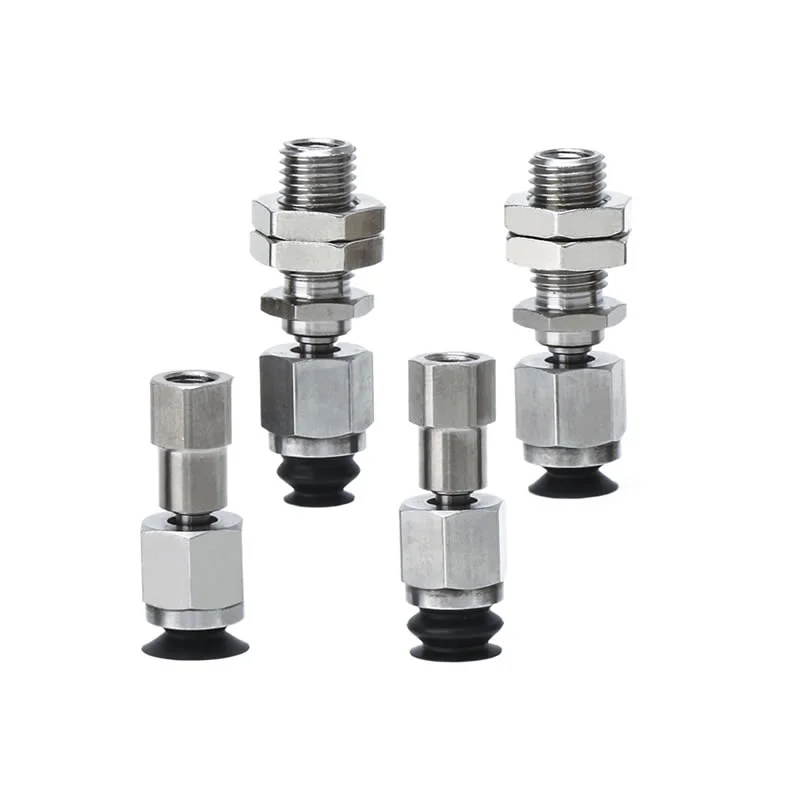

ZP2-TF-serien Kulledstyp med adaptervakuumkuddar

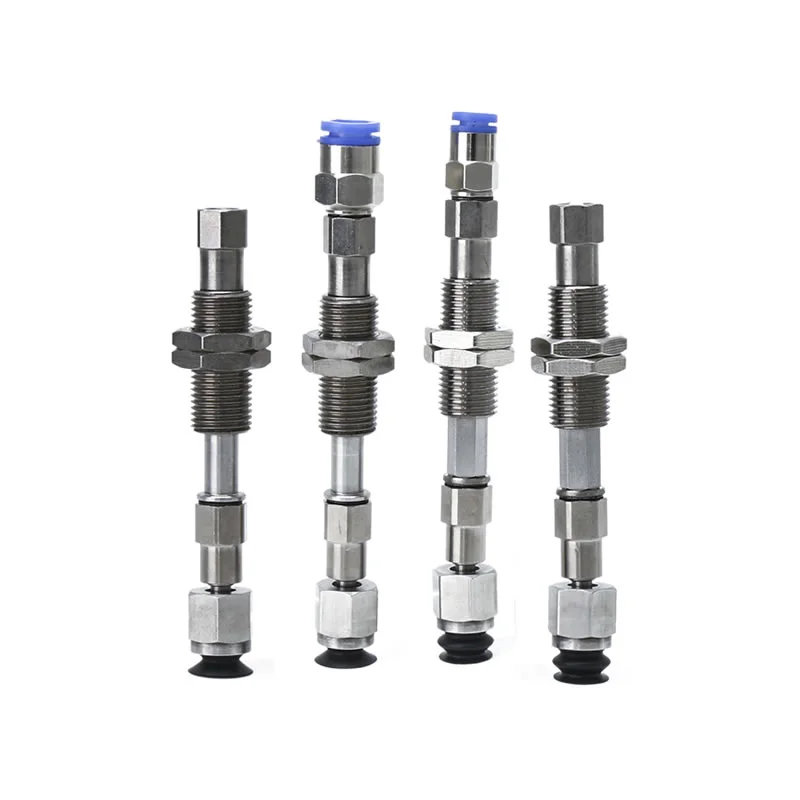

ZP2-TF-serien Kulledstyp med buffertvakuumkuddar

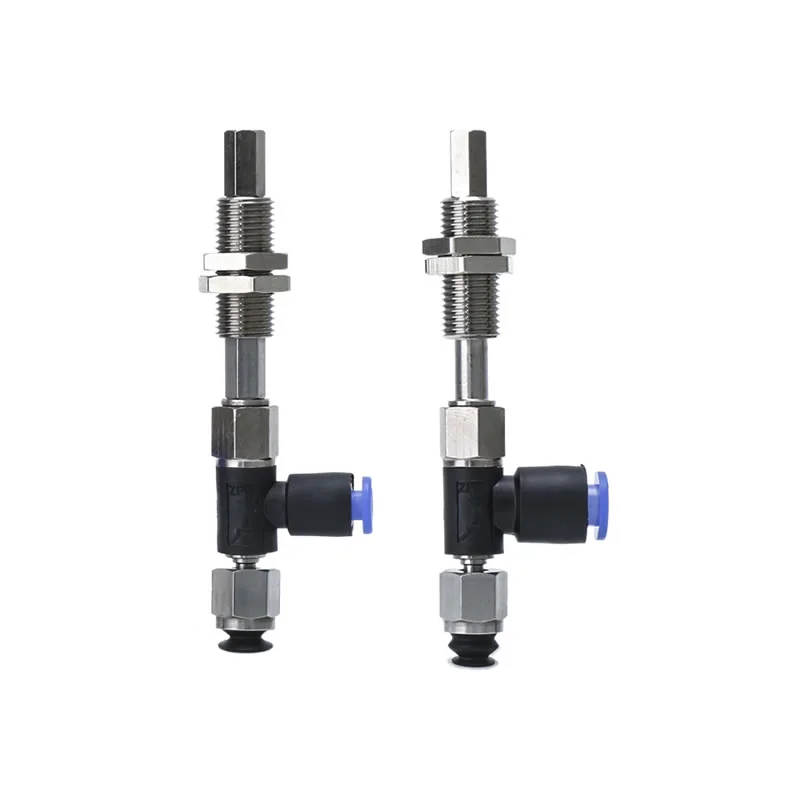

ZP2-RF-serien Kulledstyp med adaptervakuumkuddar
ZP2-RF-serien Kulledstyp med buffertvakuumkuddar
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Commaelec är ledande tillverkare, kulledsvakuumsugkopparna ZP2-J är designade för hantering av arbetsstycken med ojämna ytor eller vinkelavvikelser. Med en flexibel vridstruktur säkerställer de stabil adsorption i komplexa industriella miljöer, särskilt i automatiserade och robotapplikationer.
Kärnfördelar
Kostnadseffektiv och pålitlig leverans
Kina Tillverkare med stark kostnadskontroll och stabil kvalitet
En mogen produktionsprocess säkerställer konsekvent prestanda
Storskalig fabrikskapacitet garanterar snabb leverans och bulkförsörjning
Flexibel kulledsdesign
Rundstrålande vridning möjliggör automatisk vinkeljustering
Kompenserar effektivt för snedställning under grepp
Säkerställer tät tätning även på lutande eller oregelbundna ytor
Förbättrad stabilitet under komplexa förhållanden
Minskar risken för lossning orsakad av dålig ytkontakt
Upprätthåller ett stabilt sug under rörelse och positionering
Kulledsvakuumsugkoppar ZP2-J är lämpliga för dynamiska automationsmiljöer
Valfri buffert & anti-rotationsstruktur
Buffertmekanismen hjälper till att absorbera stötar vid kontakt med arbetsstycket
Kompenserar höjd- och vinkelskillnader
Valfri J/K antirotationsdesign balanserar flexibilitet med positioneringsstabilitet
Flera padtyper och storlekar
Finns i plana och bälgtyper för olika ytförhållanden
Standardstorlekar: 6mm, 8mm, 10mm
Lätt att matcha med olika arbetsstyckesformer och hanteringskrav
Typiska applikationer
Industriell automation
Robotarmar och pick-and-place-system
Monteringslinjer som kräver vinkelkompensation
Komplex hantering av arbetsstycke
Lutande, böjda eller ojämna ytor
Applikationer där exakt uppriktning är svår
Varför välja kulledsvakuumsugkoppar ZP2-J?
God anpassningsförmåga till komplexa arbetsförhållanden
Stabil och pålitlig sugprestanda
Kostnadseffektiv lösning med konsekvent utbud
Uppbackad av mogen tillverkning och materialteknik

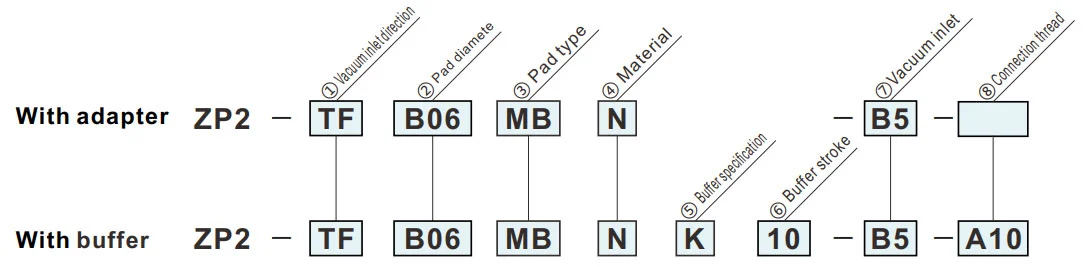

Hur man beställer
| ① Vakuuminloppsriktning | ⑦ Vakuuminlopp | ⑧ Anslutningsgänga | ||
| TF | Vertikal |
|
B5 |
A8 |
|
B5 |
— | ||
|
B50406 |
— | ||
| RF | Lateral |
|
0406 |
B5 |
|
0406 |
A10 |
||
|
③ Dyntyp
② Dyndiameter (mm)
|
B06 | B08 | B10 | |
| ø6 | ø8 | ø10 | ||
| MU | Platt typ | — | ● | ● |
| MB | Bälg | ● | ● | — |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Grön symbol är skräddarsydda modeller.
| ⑦ Vakuuminlopp | |
| B5 | M5x0,8 (hona) |
| 04 | ø4One-touch montering |
| 06 | ø6One-touch montering |
| ⑧ Anslutningsgänga | |
| A8 | M8x1 (hane) |
| B5 | M5x0,8 (hona) |
| A10 | M10x1 (hane) |
| ⑤ Buffertspecifikation | |
| J | Roterande |
| K | Ej roterande |
| ⑥ Buffertslag | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
Mått (mm)
Grön symbol är skräddarsydda modeller.

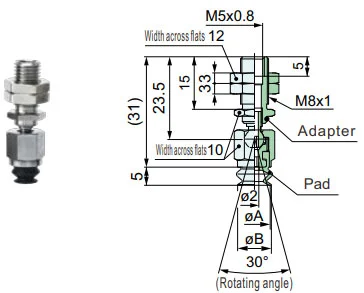

ZP2-TF
Vertikal
MU
| Modell | øA | øB | Adapter | ||||||
|
① Vakuum inlopp riktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | A8 | 8 | 8.8 | ZP2-TF1-B5-A8 |
| B10 | 10 | 10.6 | |||||||
Modell för referens: ZP2-TFB08MUS-B5-A8

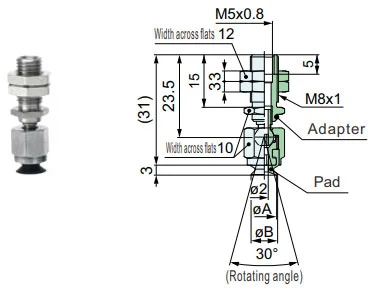

ZP2-TF
Vertikal
MB
| Modell | øA | øB | Adapter | ||||||
|
① Vakuum inlopp riktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | A8 | 6 | 7 | ZP2-TF1-B5-A8 |
| B08 | 8 | 9 | |||||||
Modell för referens: ZP2-TFB08MBN-B5-A8
ZP2-TF
Vertikal
MU
| Modell | øA | øB | Adapter | |||||
|
① Vakuum inlopp riktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | 8 | 8.8 | ZP2-TF1-B5 |
| B10 | 10 | 10.6 | ||||||
Modell för referens: ZP2-TFB10MUS-B5
ZP2-TF
Vertikal
MB
| Modell | øA | øB | Adapter | |||||
|
① Vakuum inlopp riktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | 6 | 7 | ZP2-TF1-B5 |
| B08 | 8 | 9 | ||||||
Modell för referens: ZP2-TFB06MBN-B5

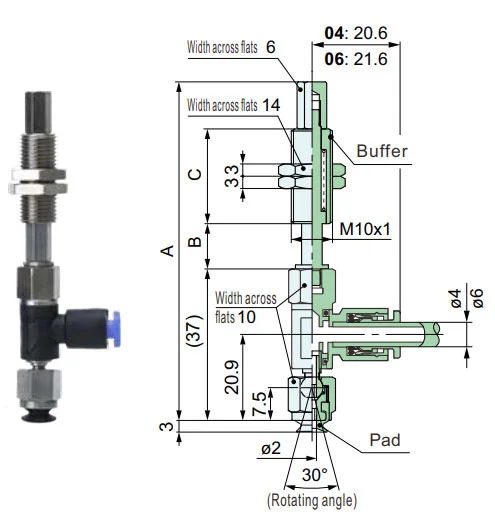

ZP2-TF
Lateral
MU

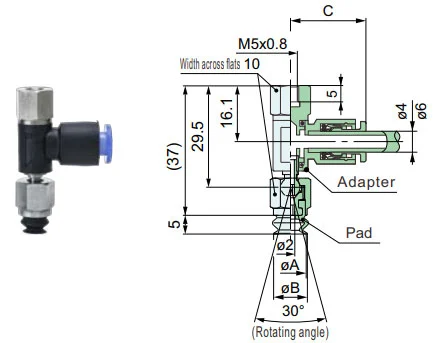

| Modell | øA | øB | C | Adapter | ||||||||
|
① Vakuum inlopp riktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
|||||
| ZP2 | RF | B08 | MU |
N S U F GN GS |
04 06 |
B5 | 8 | 8.8 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B10 | 10 | 10.6 | ||||||||||
Modell för referens: ZP2-RFB08MUN-04-B5 Adapter för referens: ZP2-RF1-04-B5
ZP2-TF
Lateral
MB

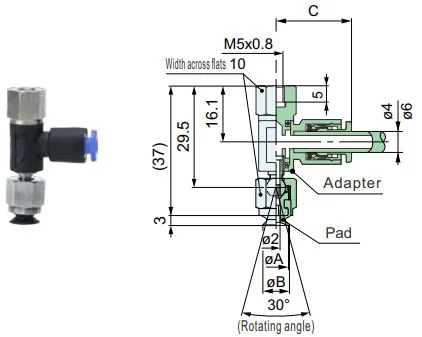

| Modell | øA | øB | C | Adapter | ||||||||
|
① Vakuum inlopp riktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
|||||
| ZP2 | RF | B06 | MU |
N S U F GN GS |
04 06 |
B5 | 6 | 7 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B08 | 8 | 9 | ||||||||||
Modell för referens: ZP2-RFB08MBN-04-B5 Adapter för referens: ZP2-RF1-04-B5

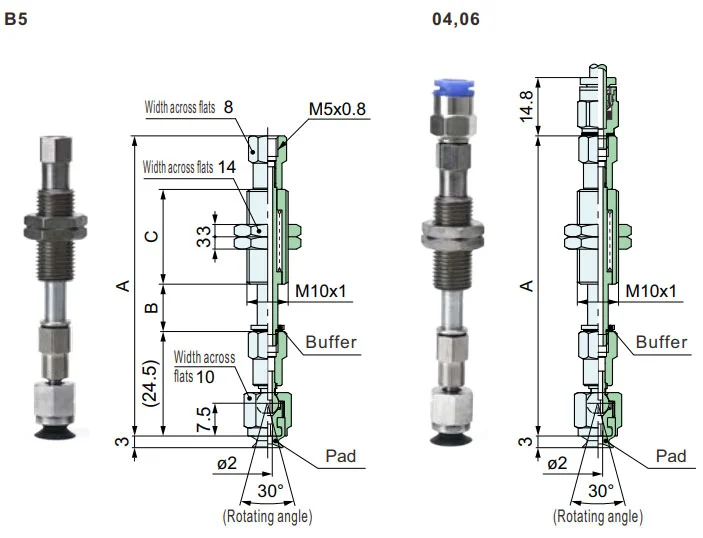

ZP2-TF
Vertikal
MU
| Modell | A | B | C | Buffert | ||||||||||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑤ Buffert spec. |
⑥ Buffert stroke |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
⑤ Buffert spec. |
⑥ Buffert stroke |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
|||||
| ZP2 | TF | B08 B10 |
MU |
N S U F GN GS |
B5 04 06 |
J K |

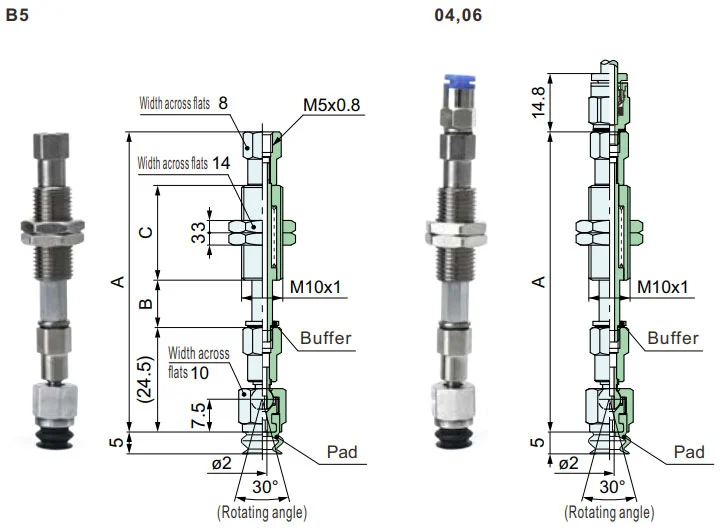

10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Modell för referens: ZP2-TFB08MUSK10-B5-A10 Buffert för referens: ZP2-TF1-K10-B5-A10
ZP2-TF
Vertikal
MB
| Modell | A | B | C | Buffert | ||||||||||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑤ Buffert spec. |
⑥ Buffert stroke |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
⑤ Buffert spec. |
⑥ Buffert stroke |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
|||||
| ZP2 | TF | B06 B08 |
MB |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Modell för referens: ZP2-TFB08MBSK10-B5-A10 Buffert för referens: ZP2-TF1-K10-B5-A10
ZP2-RF
Lateral
MU

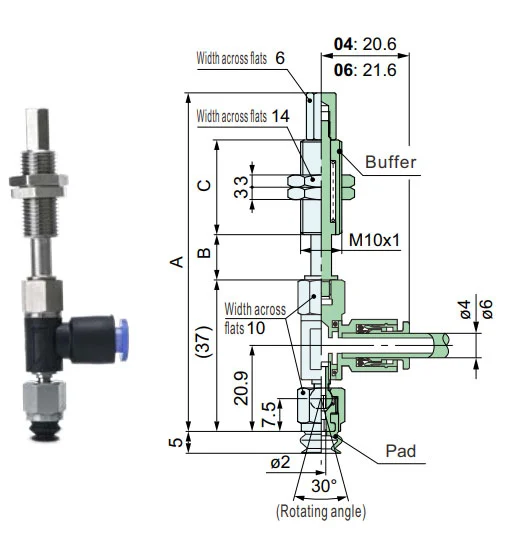

| Modell | A | B | C | Buffert | ||||||||||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑤ Buffert spec. |
⑥ Buffert stroke |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
⑤ Buffert spec. |
⑥ Buffert stroke |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
|||||
| ZP2 | RF | B08 B10 |
MU |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Modell för referens: ZP2-RFB08MUSK10-06-A10 Buffert för referens: ZP2-RF1-K10-06-A10
ZP2-RF
Lateral
MB
| Modell | A | B | C | Buffert | ||||||||||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑤ Buffert spec. |
⑥ Buffert stroke |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
⑤ Buffert spec. |
⑥ Buffert stroke |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
|||||
| ZP2 | RF | B06 B8 |
MB |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Modell för referens: ZP2-RFB08MBSK10-06-A10 Buffert för referens: ZP2-RF1-K10-06-A10
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Läkemedelsförpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
Installationsmanual
PDF Ladda ner
Varning + Försiktighet (Läs före användning)
PDF Ladda ner
Hot Tags: Kulledsvakuumsugkoppar ZP2-J, Kina, tillverkare, leverantör, fabrik
Skicka förfrågan
Kontaktinformation
-
Adress
Xiaruan Village Baishi Town Yueqing City Zhejiang-provinsen Kina
-
Tel
-
E-post
För frågor om vakuumsugkoppar, vakuumgeneratorer, pneumatiska komponenter tillbehör eller prislista, vänligen lämna din e-post till oss så hör vi av oss inom 24 timmar.
