Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).
Bälg med låsring Vakuumsugkoppar ZP2-J
Commaelec är ledande tillverkare av bälgar med låsring vakuumsugkoppar ZP2-J, erbjuder 2,5- och 3,5-lagers konstruktioner (φ6–φ30mm) för kompakt, flexibel hantering av liten elektronik, formsprutade delar och metallkomponenter. Tillverkade i Kina med högkvalitativt gummi, silikon och antistatiska material, stöder de adaptrar, buffertfästen, vertikala/laterala inlopp och rostfria stålalternativ för robusta, anpassningsbara automationslösningar.
Klicka och starta urvalet
》Återgå till produktinformation

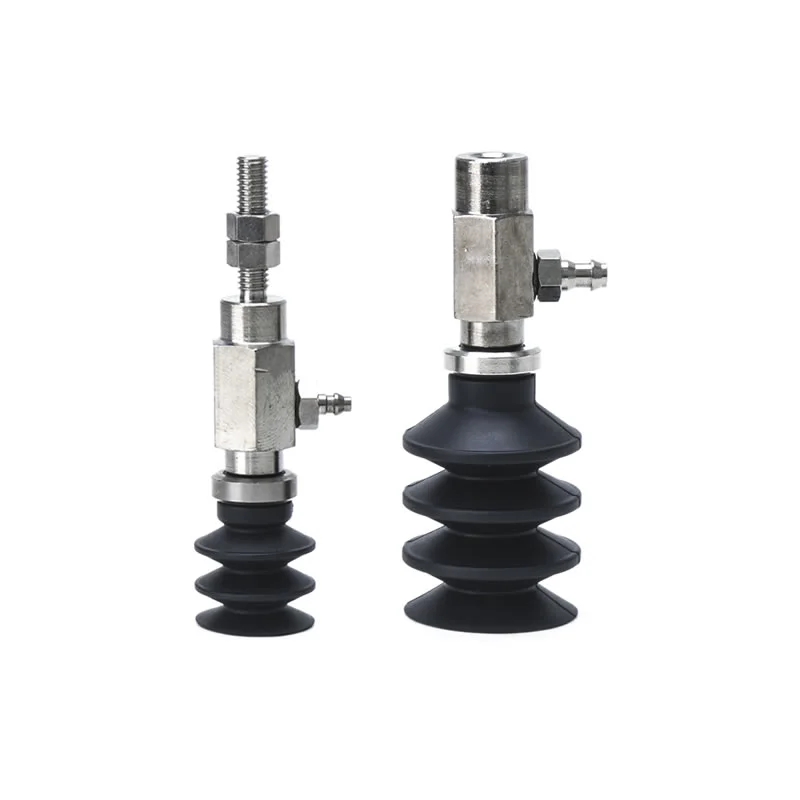

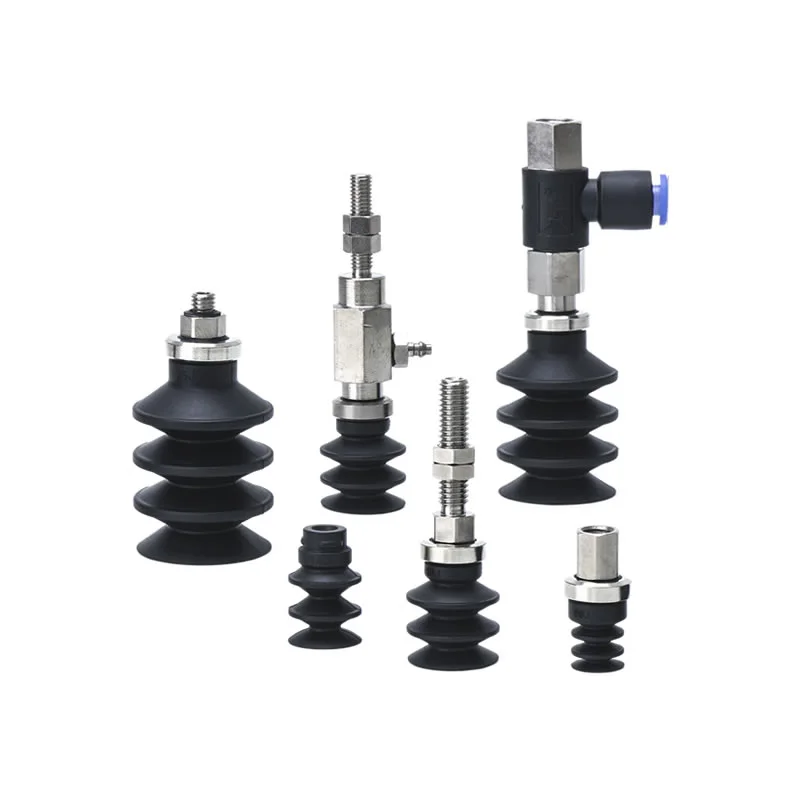

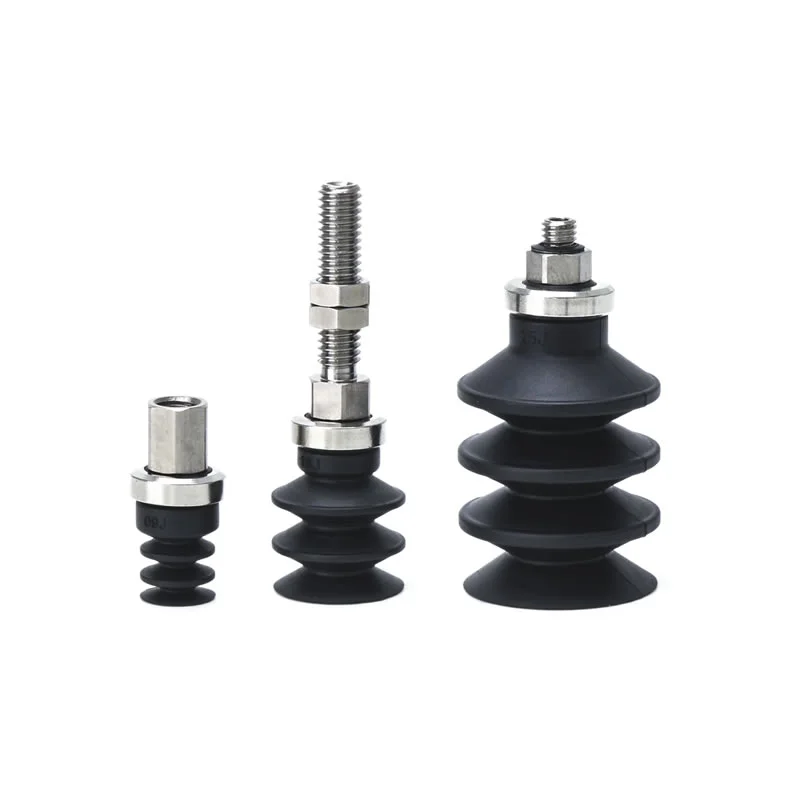

Bälg med låsring Vakuumsugkoppar ZP2-J
ZP2 serie bälgdyna enhet
ZP2-T-serien med adapterbälg vakuumkuddar
ZP2-R-serien med adapterbälg vakuumkuddar
ZP2-Y-serien med adapterbälg vakuumkuddar
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Bälgen med låsring vakuumsugkoppar ZP2-J är designad för automationssystem, som möjliggör effektivt och säkert grepp, lyft och hantering av arbetsstycken, speciellt lämplig för att greppa små elektroniska komponenter, formsprutade delar och precisionsmetalldelar.
Säker hantering:Skapar stark vakuumvidhäftning på släta eller något ojämna ytor.
Inriktningskompensation:Flerstegsbälg absorberar höjdskillnader och små snedställningar.
Mångsidig integration:Arbetar med robotarmar, transportörer och automatiserade produktionslinjer.
Effektminskning:Valfria buffertar minimerar vibrationer och skyddar arbetsstycken.
Vilka är de viktigaste fördelarna med denna pad?
Bälgen med låsring vakuumsugkoppar ZP2-J är designade för precision, flexibilitet och pålitlig automatiseringshantering. Deras kompakta och anpassningsbara design gör dem idealiska för elektronik, formsprutning och små metallindustrier.

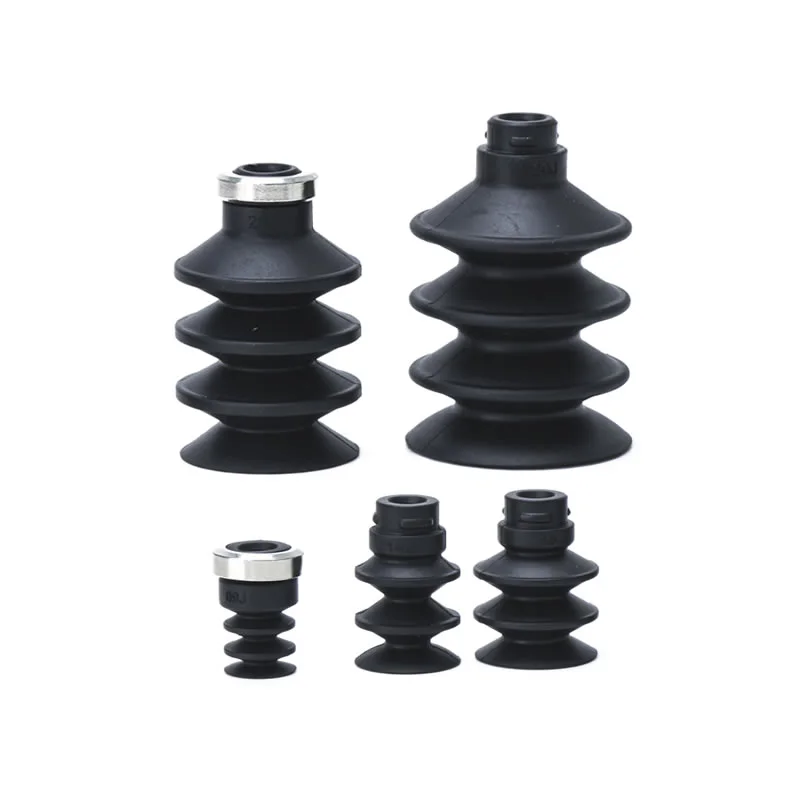

Flerstegsbälg
Finns i 2,5-lagers och 3,5-lagers konfigurationer
2,5-lager:φ6mm, φ10mm, φ15mm (ingen låsring)
3,5-lager:φ9mm, φ14mm, φ16mm, φ25mm, φ30mm (med låsring)
Ger hög vertikal slagflexibilitet och kompenserar för ojämna eller lutande ytor
Låsring
3,5-lagers modeller inkluderar en låsring för säker montering
Säkerställer tillförlitlig vidhäftning under höghastighets- eller repetitiva operationer
Förbättrar stabiliteten för robotarmar och automatiserade hanteringsstationer
Mångsidighet
Hanterar små komponenter, oregelbundna plasthöljen och precisionsmetalldelar
Kan integreras i robotarmar eller automatiserade linjer med begränsat utrymme
Stöder flera installationsalternativ, inklusive vertikala eller laterala vakuuminlopp
Kompatibel med adaptrar, buffertfästen och tillbehör i rostfritt stål för specialiserade industrier

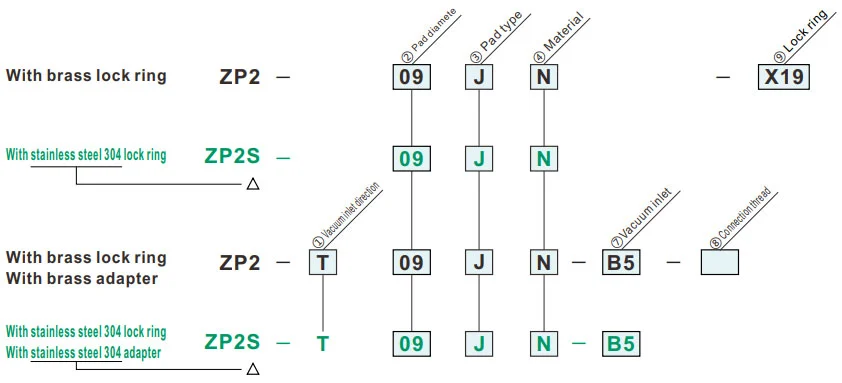

Hur man beställer
- För användning där det inte finns plats för bufferten (fjädertyp).
- Arbetsstycken med lutande adsorptionsyta.
- Gäller ZP-seriens adapter.
| ③Budtyp | |
| J | Bälg (2,5/3,5-steg) |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Grön symbol är skräddarsydda modeller.
| ⑨Låsring | |
| Noll | Med låsring |
| X19 | Utan låsring |
| ① Vakuuminloppsriktning |
⑦ ⑧
② Dyndiameter (mm)
|
09 | 14 | 16 | B25 | B30 | ||||||
| ø9 | ø14 | ø16 | ø25 | ø30 | ||||||||
| T | Vertikal |
|
⑦ Vakuuminlopp | Hantråd | AS5 | M5 x0,8 | ● | ● | ||||
| AS6 | M6 x1,0 | ● | ● | |||||||||
| AG1 | G1/8 | ● | ● | |||||||||
|
A5 | M5 x0,8 | ● | — | ||||||||
| A6 | M6 x1,0 | ● | ● | |||||||||
| A8 | M8 x1,0 | — | ● | |||||||||
|
Hontråd | B5 | M5 x0,8 | ● | ● | |||||||
| B6 | M6 x1,0 | ● | ● | |||||||||
| B8 | M8 x1,25 | — | ● | |||||||||
| B01 | Rc1/8 | ● | ● | |||||||||
| BG01 | G1/8 | ● | ● | |||||||||
| R | Lateral |

|
En-touch-passning | 04 | ø4 | ● | ● | |||||
| 06 | ø6 | ● | ● | |||||||||
| 08 | ø8 | — | ● | |||||||||
| ⑧ Anslutningsgänga | Hantråd | A5 | M5 x0,8 | ● | — | |||||||
| A6 | M6 x1,0 | ● | ● | |||||||||
| A8 | M8 x1,0 | — | ● | |||||||||
| Hontråd | B5 | M5 x0,8 | ● | ● | ||||||||
| B6 | M6 x1,0 | ● | ● | |||||||||
| B8 | M8 x1,25 | — | ● | |||||||||
| Y |

|
⑦ Vakuuminlopp | B5 | M5 x0,8 | ● | ● | ||||||
| Hullingsfäste | U4 | För ø4 mjuka slangar | ● | ● | ||||||||
| N4 | För ø4 nylonslangar | ● | ● | |||||||||
| U6 | För ø6 mjuka slangar | ● | ● | |||||||||
| N6 | För ø6 nylonslangar | ● | ● | |||||||||
| ⑧ Anslutningsgänga | Hantråd | A5 | M5 x 0,8 | ● | — | |||||||
| A6 | M6 x 1,0 | ● | ● | |||||||||
| A8 | M8 x 1,0 | — | ● | |||||||||
| Hontråd | B5 | M5 x 0,8 | ● | ● | ||||||||
| B6 | M6 x 1,0 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||

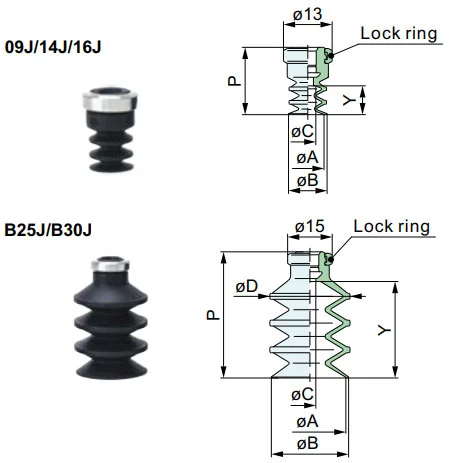

Mått (mm)
Grön symbol är skräddarsydda modeller.
J
Bälg
| Modell | øA | øB | øC | øD | P | Y | Låsring | |||
|
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
||||||||
| ZP2 | 09 | J |
N S U F GN GS |
9 | 10 | 3 | — | 18 | 7.7 | ZPL1 ZPSL1 |
| 14 | 14 | 15 | 24 | 15 | ||||||
| 16 | 16 | 17.5 | 4 | |||||||
| B25 | 25 | 26 | 4 | 27 | 42.5 | 32.5 | ZPL2 ZPSL2 |
|||
| B30 | 30 | 33 | 32 | 49 | 38 | |||||
Modell för referens: ZP09JGN
Adapter Monteringsmått
Tillämplig pad: 09J/14J/16J
Tillämplig pad: B25J/B30J
ZP2-T
Vertikal
Mått per dyna
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mått per adapter
| Modell | A | B | C | D | Anpassa | ||||||
|
① Vakuum inlopp riktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
⑦ Vakuum inlopp |
||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT2 ZPST2 |
AS5 |
| AS6 | 10 | M6 x 1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
| B25 B30 |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT3 ZPST3 |
AS5 | ||||
| AS6 | 10 | M6 x 1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
Modell för referens: ZP2-T14JN-AS5 Adapter för referens: ZPT2-AS5

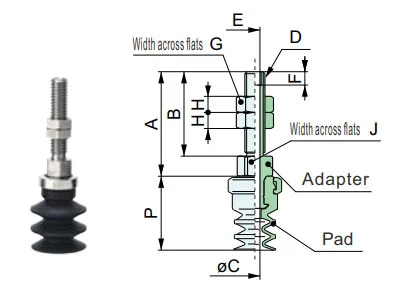

ZP2-T
Vertikal
Mått per dyna
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mått per adapter
| Modell | A | B | øC | D | E | F | G | H | J | Anpassa | ||||||
|
① Vakuum inlopp riktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
⑦ Vakuum inlopp |
|||||||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
A5 | 26 | 21 | 2.5 | M5x0,8 | M3x0,5 | 3.5 | 7 | 4 | 8 | ZPT2 ZPST2 |
A5 |
| A6 | 31 | 26 | M6x1 | 8 | 3 | A6 | ||||||||||
| B25 B30 |
A6 | 31 | 26 | 2.5 | M6x1 | M3x0,5 | 3.5 | 8 | 3 | 8 | ZPT3 ZPST3 |
A6 | ||||
| A8 | 22 | 16 | 4 | M8x1 | M5x0,8 | 5 | 12 | 12 | A8 | |||||||
Modell för referens: ZP2-TB25JS-A6 Adapter för referens: ZPT3-A6
ZP2-T
Vertikal
Mått per dyna
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mått per adapter
| Modell | A | B | øC | D | E | Anpassa | ||||||
|
① Vakuum inlopp riktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
⑦ Vakuum inlopp |
|||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
B5 | 9 | 5 | 2.5 | M5 x0,8 | 8 | ZPT2 ZPST2 |
B5 |
| B6 | 6 | M6 x1 | B6 | |||||||||
| B01 | 11 | 7 | Rc1/8 | 12 | B01 | |||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
| B25 B30 |
B5 | 9 | 5 | 3.5 | M5 x0,8 | 8 | ZPT3 ZPST3 |
B5 | ||||
| B6 | 6 | M6 x1 | B6 | |||||||||
| B8 | 15 | 8 | 4.2 | M8 x1,25 | 12 | B8 | ||||||
| B01 | 7 | Rc1/8 | B01 | |||||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
Modell för referens: ZPT20BGS-B01 Adapter för referens: ZPT3-B01

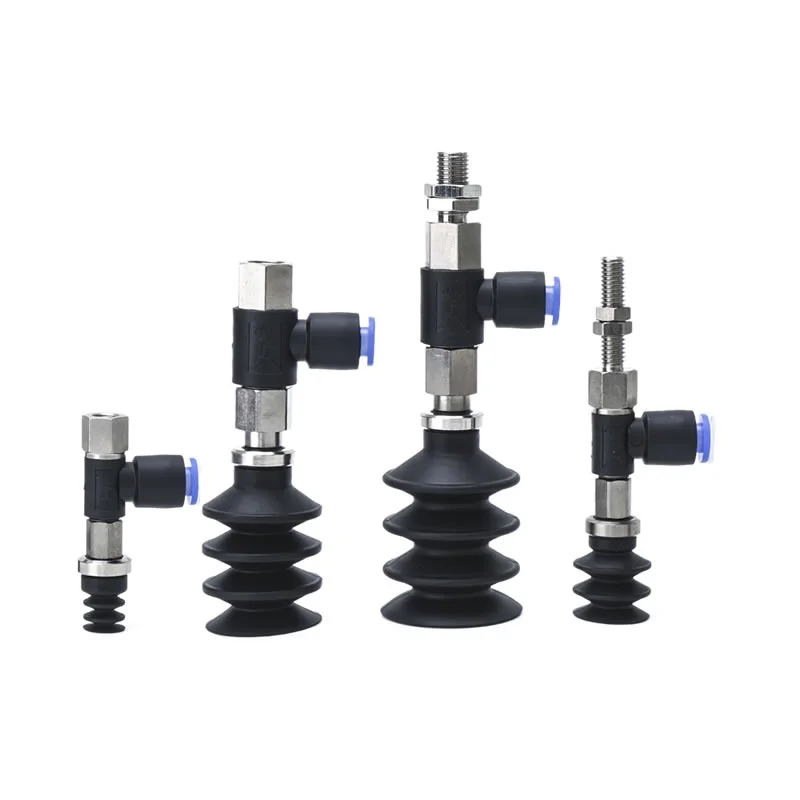

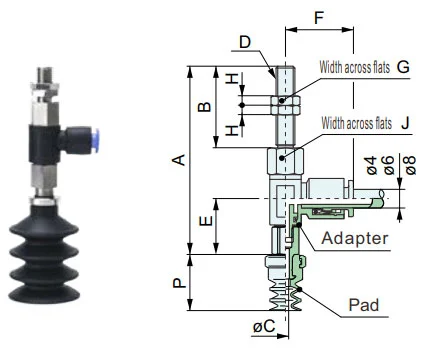

ZP2-R
Lateral
Mått per dyna
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mått per adapter
| Modell | A | B | øC | D | E | F | G | H | J | Adapter | ||||||||
|
① Vakuum inlopp riktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
|||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
A5 | 55 | 21 | 2.5 | M5x0,8 | 17.9 | 04:20.6 06:21.6 |
7 | 4 | 8 | ZPR2 |
04 06 |
A5 |
| A6 | 60 | 26 | M6x1 | 8 | A6 | |||||||||||||
| B25 B30 |
04 06 08 |
A6 | 69.5 | 25.9 | 4 | M6x1 | 25.8 | 04:23.3 06:24.3 08:26.2 |
8 | 3 | 12 | ZPR3 |
04 06 08 |
A6 | ||||
| A8 | 59.5 | 15.9 | M8x1 | 24.3 | 12 | A8 | ||||||||||||
Modell för referens: ZP2-R16JN-04-A6 Adapter för referens: ZPR2-04-A6

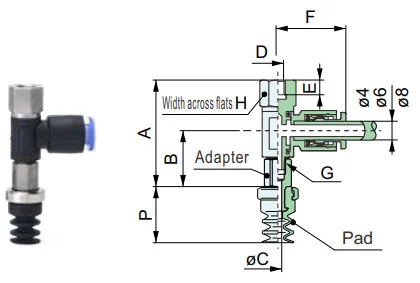

ZP2-R
Lateral
Mått per dyna
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mått per adapter
| Modell | A | B | øC | D | E | F | G | H | Adapter | ||||||||
|
① Vakuum inlopp riktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
B5 | 34 | 17.9 | 2.5 | M5x0,8 | 5 | 04:20.6 06:21.6 |
M5x0,8 | 8 | ZPR2 |
04 06 |
B5 |
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B25 B30 |
04 06 08 |
B5 | 43.6 | 25.8 | 4 | M5x0,8 | 5 | 04:23.3 06:24.3 08:26.2 |
M8x1,25 | 12 | ZPR3 |
04 06 08 |
B5 | ||||
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B8 | M8x1,25 | 8 | B8 | ||||||||||||||
Modell för referens: ZP2-RB25JGS-06-B8 Adapter för referens: ZPR3-06-B8

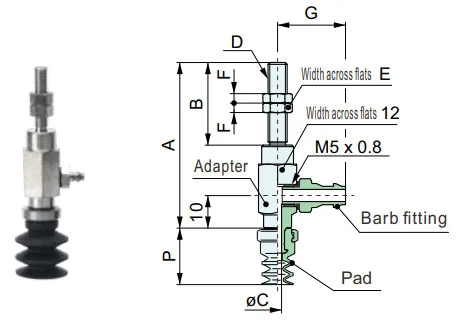

ZP2-Y
Lateral
Mått per dyna
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mått per adapter
| Modell | A | B | øC | D | E | F | G | Adapter | ||||||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
|||||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | 47 | 21 | 2.5 | M5x0,8 | 7 | 4 | N4,U4:14,5 N6,U6:16,5 |
ZPY2 | B5 N4 U4 N6 U6 |
A5 |
| A6 | 52 | 26 | M6x1 | 8 | A6 | |||||||||||
| B25 B30 |
A6 | 54 | 26 | 3.5 | M6x1 | 8 | 3 | N4,U4:14,5 N6,U6:16,5 |
ZPY3 | A6 | ||||||
| A8 | 44 | 16 | M8x1 | 12 | A8 | |||||||||||
Modell för referens: ZP2-Y16JGN-U4-A5 Adapter för referens: ZPY2-U4-A5

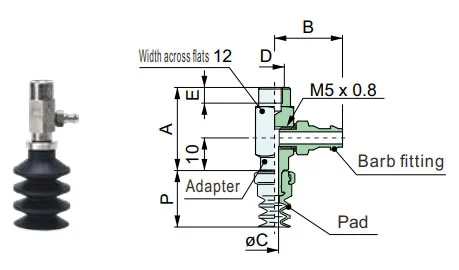

ZP2-Y
Lateral
Mått per dyna
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mått per adapter
| Modell | A | B | øC | D | E | Adapter | ||||||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
|||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B5 | 26 | N4,U4:14,5 N6,U6:16,5 |
2.5 | M5x0,8 | 5 | ZPY2 | B5 N4 U4 N6 U6 |
B5 |
| B6 | M6x1 | 6 | B6 | |||||||||||
| B25 B30 |
B5 | 28 | N4,U4:14,5 N6,U6:16,5 |
3.5 | M5x0,8 | 5 | ZPY3 | B5 | ||||||
| B6 | M6x1 | 6 | B6 | |||||||||||
| B8 | M8x1,25 | 8 | B8 | |||||||||||
Modell för referens: ZP2-Y16JGN-U4-B5 Adapter för referens: ZPY2-U4-B5
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Läkemedelsförpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
Installationsmanual
PDF Ladda ner
Varning + Försiktighet (Läs före användning)
PDF Ladda ner
Hot Tags: Bälg med låsring vakuumsugkoppar ZP2-J, Kina, tillverkare, leverantör, fabrik
Skicka förfrågan
Kontaktinformation
-
Adress
Xiaruan Village Baishi Town Yueqing City Zhejiang-provinsen Kina
-
Tel
-
E-post
För frågor om vakuumsugkoppar, vakuumgeneratorer, pneumatiska komponenter tillbehör eller prislista, vänligen lämna din e-post till oss så hör vi av oss inom 24 timmar.
