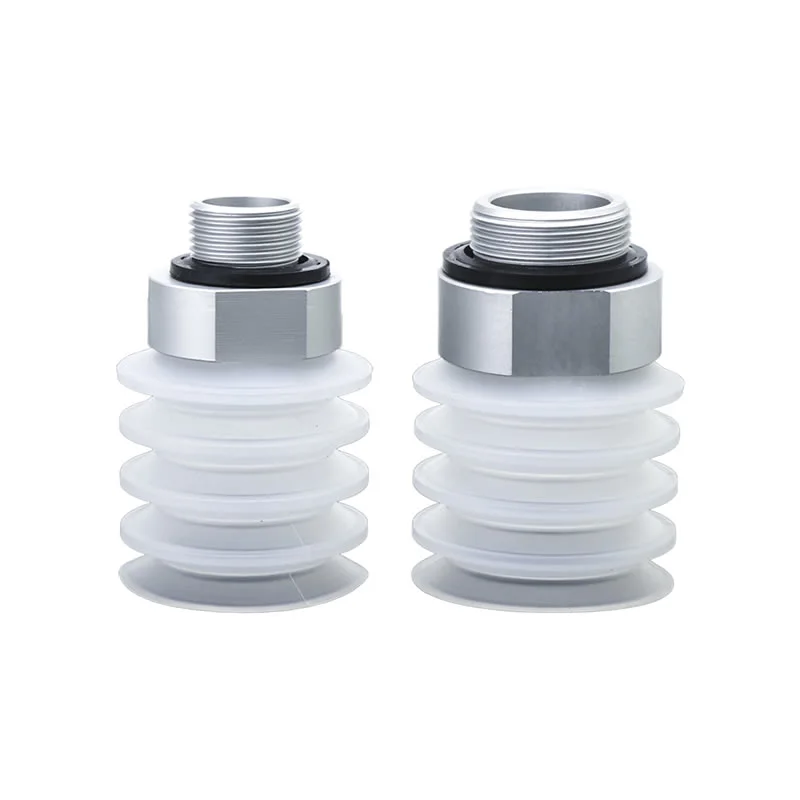

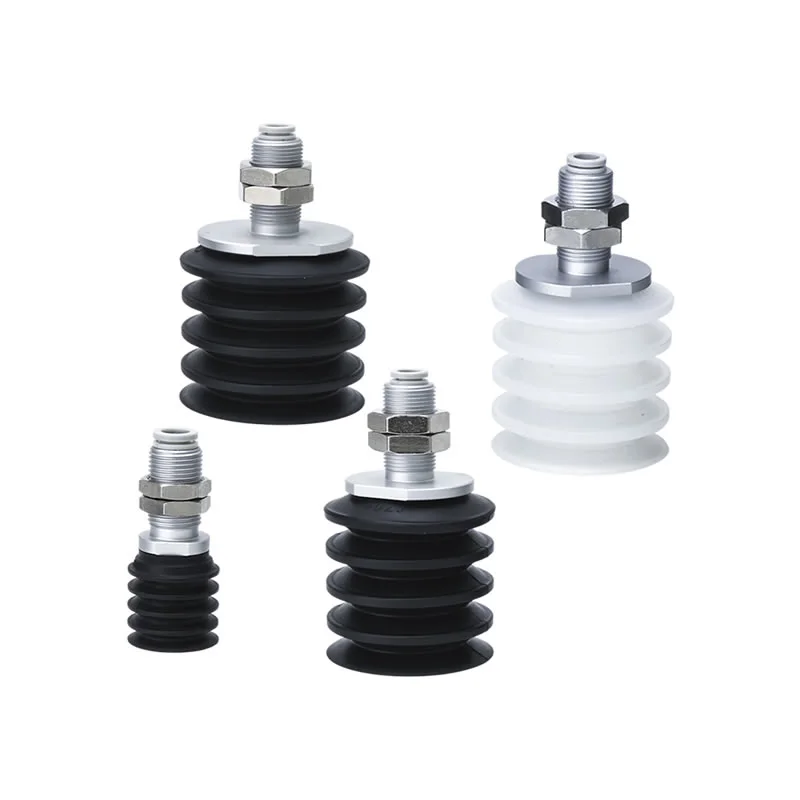

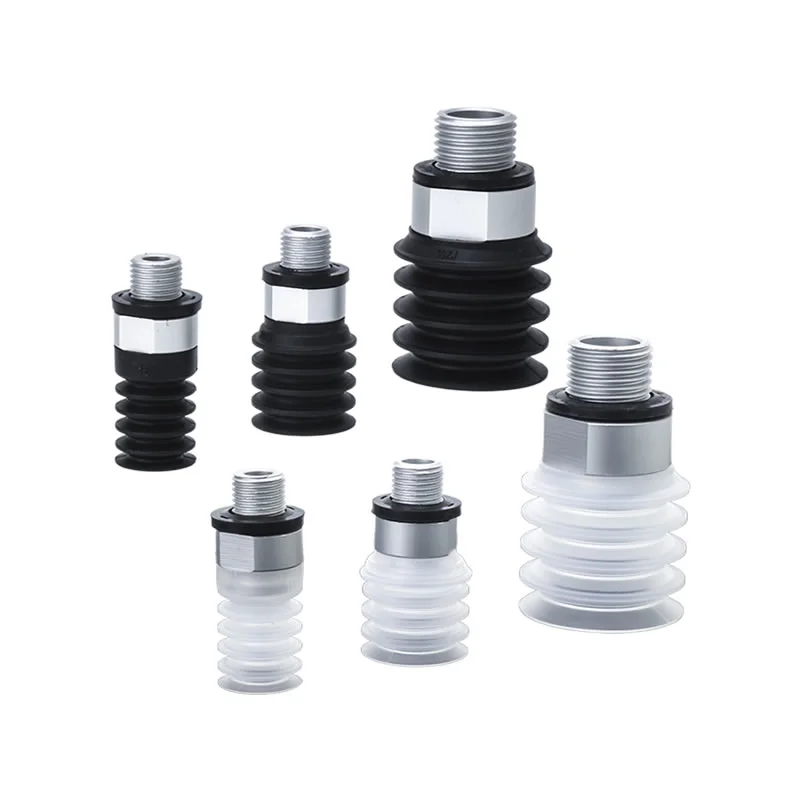

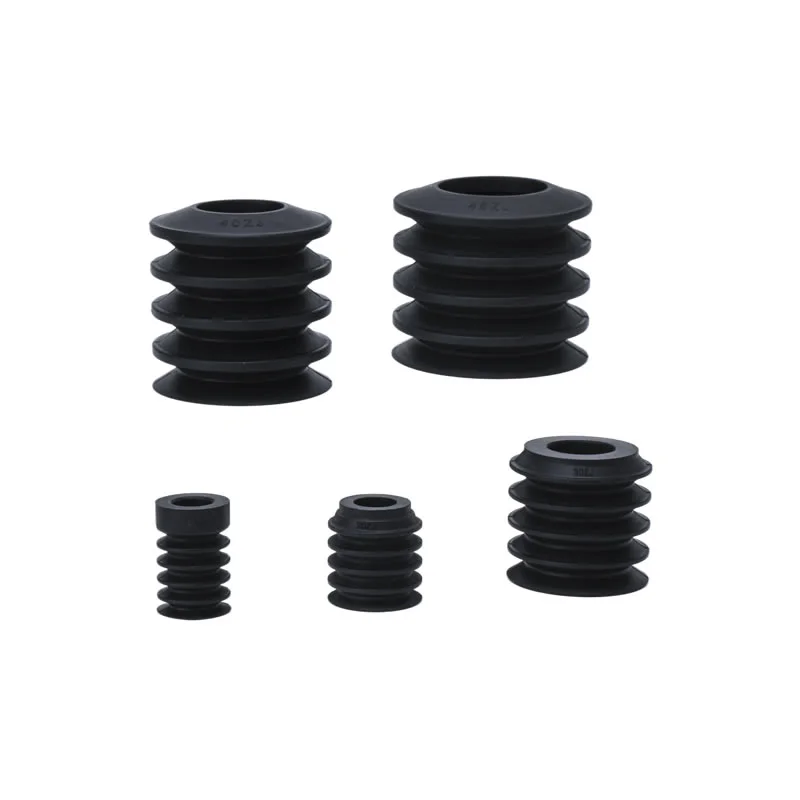

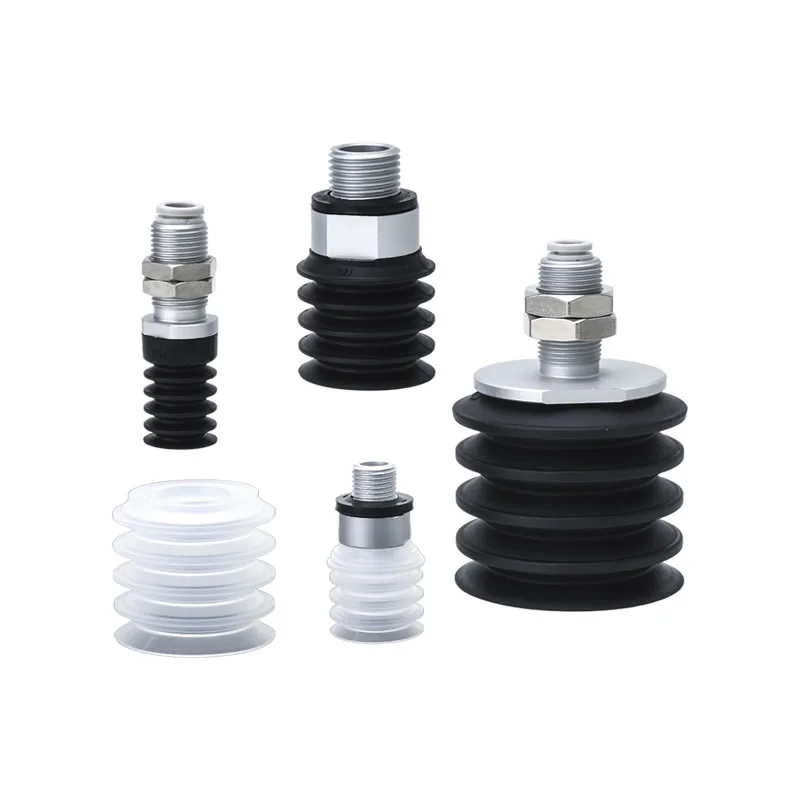

Bälgar Vakuumsugkoppar ZP2-ZJ
Commaelec Factorys bälgar vakuumsugkoppar ZP2-ZJ tillhandahåller en lösning för industriella automationsapplikationer som kombinerar kostnadseffektivitet med pålitlig prestanda. Dragspelsbälgens design (1,5-lagers för φ2–φ6, 4,5-lagers för φ15–φ46) anpassar sig till ojämna och vinklade ytor, kompenserar positionsavvikelser och säkerställer ett stabilt sug. Tillverkade med högkvalitativa material och mogen vakuumteknik, ger de stark vidhäftning och stödjer kundanpassade lösningar med stabil tillförsel.
Klicka och starta urvalet
》Återgå till produktinformation
Bälgar Vakuumsugkoppar ZP2-ZJ
ZP2 Series Bälg Vakuum Pad Unit
ZP2-T-serien med adapterbälg Vakuumdyna
Beskrivning

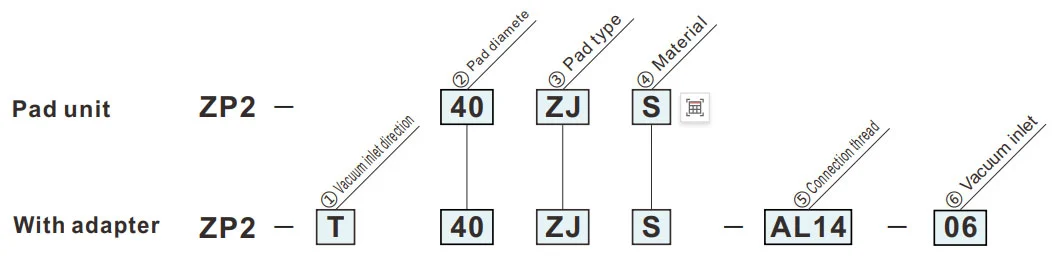

Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Fördelar med bälgar Vakuumsugkoppar ZP2-ZJ
Höghastighetshantering
Designad för snabb respons i automatiserade system, vilket säkerställer ett stabilt sug under högcykliska pick-and-place-operationer.
Överlägsen anpassningsförmåga
Flexibel bälgstruktur anpassar sig lätt till ojämna, böjda eller lutande ytor för pålitlig tätning.
Kompakt / utrymmesbesparande
Inget behov av ytterligare buffringsutrymme, vilket gör den idealisk för kompakt utrustning och täta layouter.
Material variation
Finns i NBR, silikon och skräddarsydda material för att passa olika temperaturer och arbetsmiljöer.
Markeringsfria alternativ
Valfria icke-märkande material hjälper till att skydda känsliga ytor som glas eller elektroniska komponenter.
FAQ
Vad är ZJ-stilen?
Bälgvakuumsugkopparna ZP2-ZJ har en dragspelsstruktur (bälg) designad för flexibilitet och stabilitet.
Finns i 1,5-lagers (φ2–φ6) och 4,5-lagers (φ15–φ46) design
Anpassar sig till ojämna, böjda eller lutande ytor
Kompenserar för höjd- och vinkelavvikelser vid hantering
Eliminerar behovet av ytterligare buffertutrymme, idealiskt för kompakta automationsinställningar
Vilka material finns tillgängliga?
NBR: kostnadseffektiv och slitstark för allmänt bruk
Silikon: lämplig för höga temperaturer och rena miljöer
Anpassade material: ZP2-ZJ bälgsugkoppen finns tillgänglig i antistatiska varianter eller specialkompositmaterial skräddarsydda för specifika industrikrav.
Commaelec säkerställer konsekvent materialkvalitet och stödjer skräddarsydda lösningar baserade på arbetsförhållanden
Vilka är typiska applikationer?
Robotiska pick-and-place-system
Hantering av oregelbundna eller vinklade arbetsstycken
Elektronik, montering av små delar och precisionstillverkning
Kompakt automationsutrustning där utrymmet är begränsat
Hur är de konfigurerade?
Flera storlekar: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
Val av 1,5-lagers eller 4,5-lagers bälg beroende på applikationsbehov
Kompatibel med olika monterings- och vakuumsystem
Stöder anpassade konfigurationer för specifika projekt
Hur man beställer
- För användning där det inte finns plats för bufferten (fjädertyp).
- Arbetsstycken med lutande adsorptionsyta.
| ③Budtyp | |
| ZJ | Bälg (4,5-steg) |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Grön symbol är skräddarsydda modeller.
| ① Vakuuminloppsriktning |
⑤ ⑥
② Dyndiameter (mm)
|
B15 | B20 | B30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Vertikal |
|
⑤ Anslutningsgänga | Hantråd | AL12 | M12 x1,0 | ● | ● | - | - | - |
| AL14 | M14 x1,0 | - | - | ● | ● | ● | |||||
| ⑥ Vakuuminlopp | One-touch passning | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
Hantråd | A10 | M10 x1,0 | ● | ● | - | - | - | |||
| A16 | M16 x1,0 | - | - | ● | - | - | |||||
| A20 | M20 x1,5 | - | - | - | ● | - | |||||
| A30 | M30 x1,5 | - | - | - | - | ● | |||||
Mått (mm)
Grön symbol är skräddarsydda modeller.
ZJ
Bälg
| Modell | øA | øB | øC | øD | øE | P | Y | |||
|
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
||||||||
| ZP2 | B15 | ZJ |
N S U F GN GS |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| B20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| B30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
Modell för referens: ZP2-B15ZJS

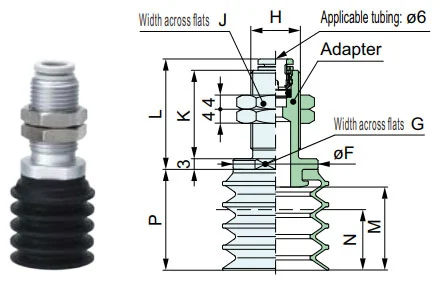

ZP2-T
Vertikal
| Modell | av | G | H | K | L | M | N | P | Adapter | |||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑥ Vakuum inlopp |
||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
A10 | 15 | 14 | M10x1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| B20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| B30 | A16 | 24 | 21 | M16x1,5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | A20 | 34 | 30 | M20x1,5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | A30 | 42 | 38 | M30x1,5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
Modell för referens: ZP2-TB15ZJS-A10

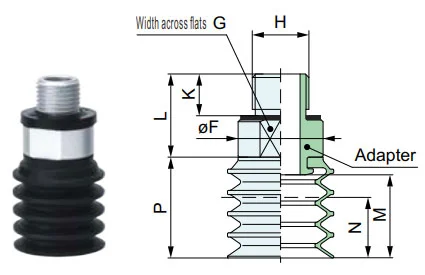

ZP2-T
Vertikal
| Modell | av | G | H | J | K | L | M | N | P | Adapter | ||||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑤ Förbindelse tråd |
⑥ Vakuum inlopp |
|||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
AL12 | 06 | 15 | 14 | M12x1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| B20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| B30 | AL14 | 24 | 21 | M14x1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
Modell för referens: ZP2-TB30ZJS-AL14-06
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
