Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).

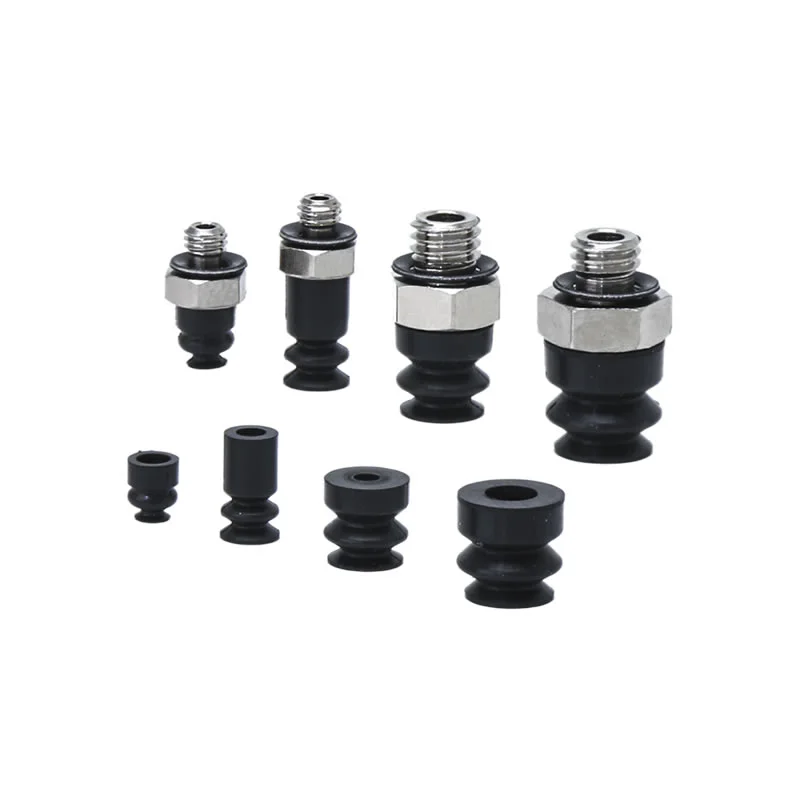

Minibälgar Vakuumsugkoppar ZP2-ZJ
Hitta ett stort urval av minibälgar vakuumsugkoppar ZP2-ZJ från Kina hos Zhejiang Comma Electric Co., Ltd. Dessa enheter har en bälgdesign i dragspelsstil: fyra specifika storlekar (φ2mm, φ4mm, φ5mm och φ6mm) använder en 1,5-bälgstruktur på 1,5 mm, (0mm) φ30 mm, φ40 mm och φ46 mm) använder en 4,5-bälgstruktur. Alla sugkoppar i denna serie är tillverkade av högkvalitativa gummi- och silikonmaterial, med speciella materialalternativ – som antistatiska varianter – också tillgängliga.
Klicka och starta urvalet
》Återgå till produktinformation
Minibälgar Vakuumsugkoppar ZP2-ZJ

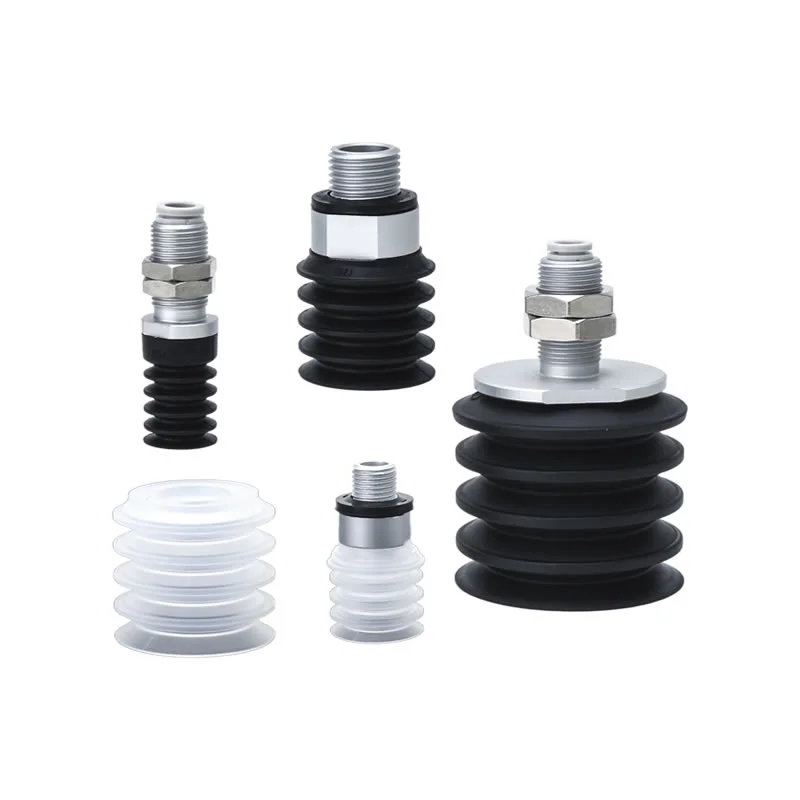

ZP2 Series Bälg Vakuum Pad Unit
ZP2-T-serien med adapterbälg Vakuumdyna
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Commaelec är ledande tillverkare, minibälgsvakuumsugkopparna ZP2-ZJ är en idealisk lösning för exakt och stabil hantering i kompakta, högeffektiva industriella miljöer.
Vilka är de viktigaste egenskaperna hos ZP2-ZJ-kuddar?
Bälgkonstruktion
Dragspelsdesign med 1,5-lagers (φ2–φ6) och 4,5-lagers (φ15–φ46) konfigurationer
Flexibla veck anpassar sig till ojämna, böjda eller lutande arbetsytor
Inbyggd kompensation för höjd- och vinkelavvikelser, vilket minskar positioneringsfel
Eliminerar behovet av extra buffertutrymme, perfekt för kompakta utrustningslayouter
Materialalternativ
OBS:kostnadseffektiv och slitstark för allmänna applikationer
Silikon:lämplig för höga temperaturer och rena miljöer
Anpassade material (t.ex. antistatiskt) för elektronik och känsliga industrier
Komma säkerställer stabil materialkvalitet och konsekvent prestanda över batcher
Hög prestanda
Starkt och stabilt sug även på oregelbundna eller lutande ytor
Minskar risken att lossna jämfört med konventionella platta koppar
Mogen vakuumförsegling och tryckhållningsteknik för pålitlig drift
Stöds av China Mini Bellows Vacuum Suction Cups ZP2-ZJ Tillverkarens fördelar:kostnadseffektivitet, olika modeller och stabil leveranskedja
Hur man väljer rätt minibälg Vakuumsugkoppar ZP2-ZJ
Att välja rätt minibälgar vakuumsugkoppar ZP2-ZJ beror på dina faktiska arbetsförhållanden. Fokusera på följande praktiska faktorer:
1. Arbetsstyckets form och yta
Ojämna/böjda ytor → välj fler bälglager (4,5-lager) för bättre flexibilitet
Små, lite ojämna delar → 1,5-lager är tillräckligt och stabilare
Bälgstruktur hjälper till att kompensera vinkel- och höjdskillnader under grepp
2. Arbetsstyckets storlek och vikt
Små/lätta delar → φ2–φ6
Större eller tyngre delar → φ15–φ46
Större diametrar ger starkare sugkraft och bättre stabilitet
3. Arbetsmiljö
Normala förhållanden → NBR (kostnadseffektivt)
Hög temperatur / ren miljö → silikon
Elektronik / känsliga delar → antistatiska material
Comma stöder materialanpassning för att matcha specifika branschbehov
4. Utrustningsutrymme & layout
Kompakta automationssystem → ZP2-ZJ är idealisk eftersom det inte behövs extra buffertutrymme
Se till att koppens höjd och slag matchar din maskindesign
Kontrollera kompatibilitet med befintliga monterings- och vakuumsystem
5. Hanteringshastighet och noggrannhet
Höghastighets pick-and-place → mindre koppar med snabb respons
Precisionspositionering krävs → välj lämpliga bälglager för att minska snedställning
6. Stabilitetskrav
Om arbetsstycken lutar eller är inkonsekvent placerade, prioritera:
Flerskiktsbälg
Större kontaktyta
Detta förbättrar tätningen och minskar sugfel
Praktiskt urvalstips
Om du är osäker, börja med:
Medelstor (t.ex. φ15–φ30)
Silikon eller NBR-material
1,5-lager för allmänt bruk / 4,5-lager för komplexa ytor
Optimera sedan baserat på verklig testprestanda.

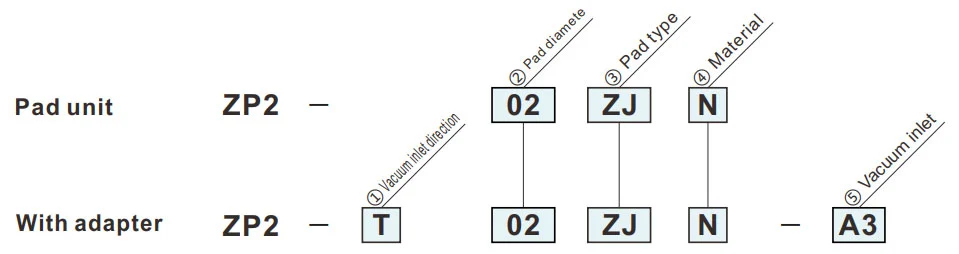

Hur man beställer
- För användning där det inte finns plats för bufferten (fjädertyp).
- Arbetsstycken med lutande adsorptionsyta.
| ① Vakuuminloppsriktning | |
| T | Vertikal |
| ③Budtyp | |
| ZJ | Bälg |
|
⑤ Vakuuminlopp
② Dyndiameter (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5 (hane) | ● | ● | — | — |
| A5 | M5x0,8 (hane) | — | — | ● | ● |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Grön symbol är skräddarsydda modeller.

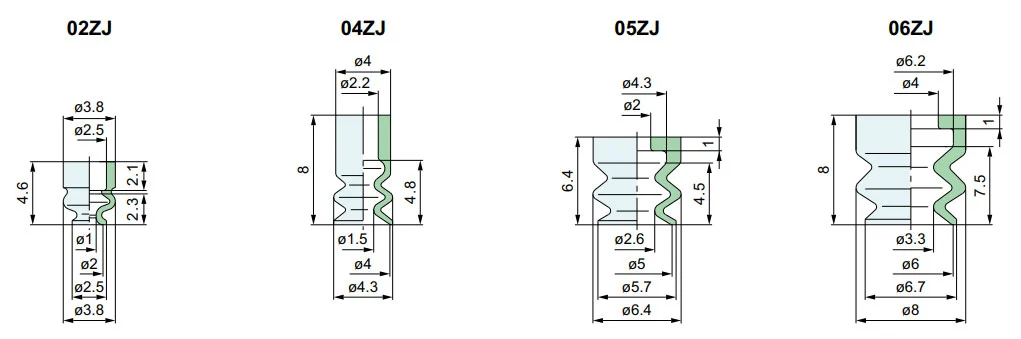

Mått (mm)
Grön symbol är skräddarsydda modeller.
ZJ
Bälg
| Modell | |||
|
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Modell för referens: ZP2-02ZJS
ZP2-T
Vertikal
| Modell | Adapter | |||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑤ Vakuum inlopp |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Modell för referens: ZP2-T04ZJGS-A3
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Läkemedelsförpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
