Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).

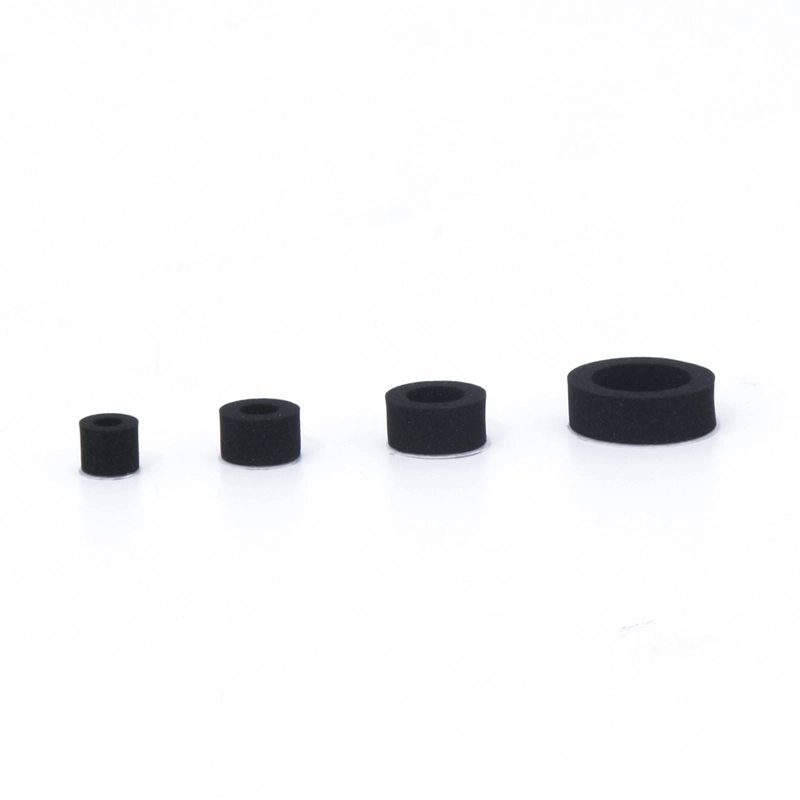

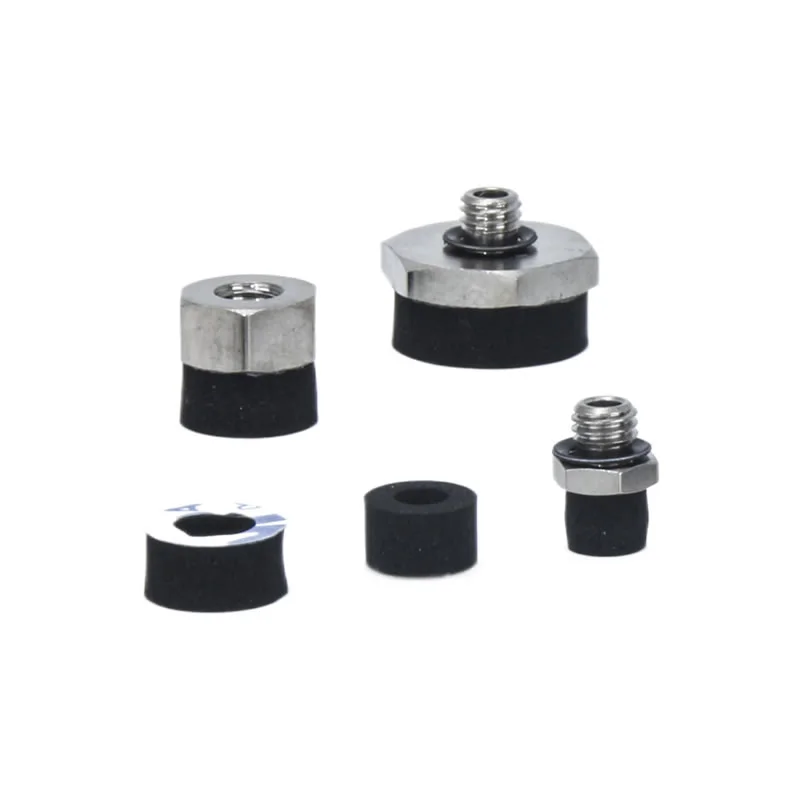

Svampvakuumsugkoppar ZP2
Commaelec driver sina egna tillverkningsanläggningar som använder högkvalitativt gummi, silikon och olika specialiserade material (som antistatiska föreningar) i sin produktion. Vi erbjuder ett brett utbud av storleksspecifikationer att välja mellan. Svampvakuumsugkopparna ZP2 används i stor utsträckning inom elektroniktillverkningssektorn; Denna serie är speciellt utformad för att hantera ojämna arbetsstycken och finns i fyra kompakta storlekar: φ6mm, φ8mm, φ10mm och φ15mm.
Klicka och starta urvalet
》Återgå till produktinformation
Svampvakuumsugkoppar ZP2
ZP2 Series Svamp Vakuum Pad Unit

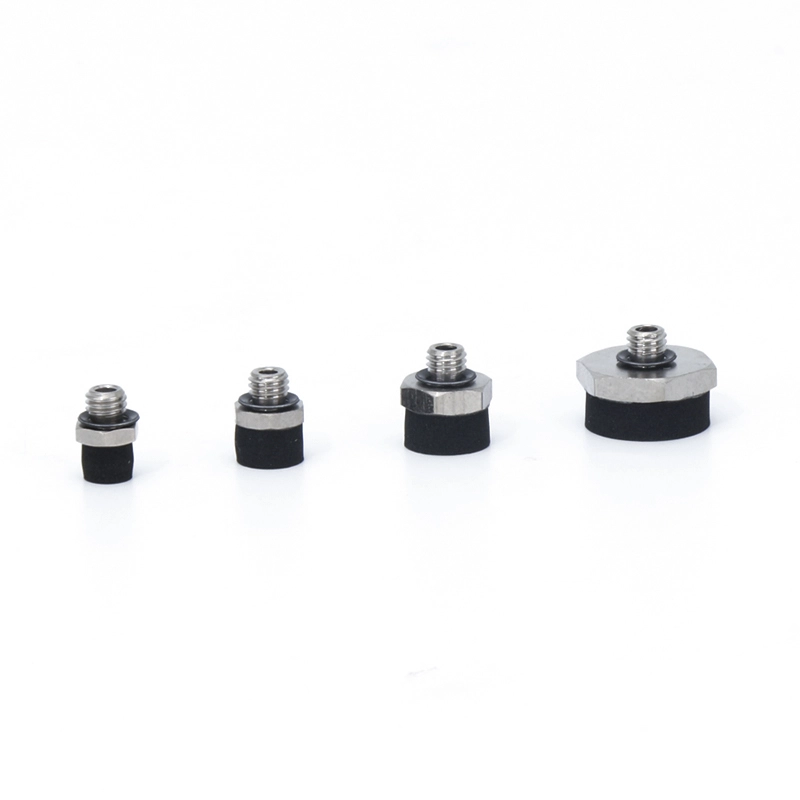

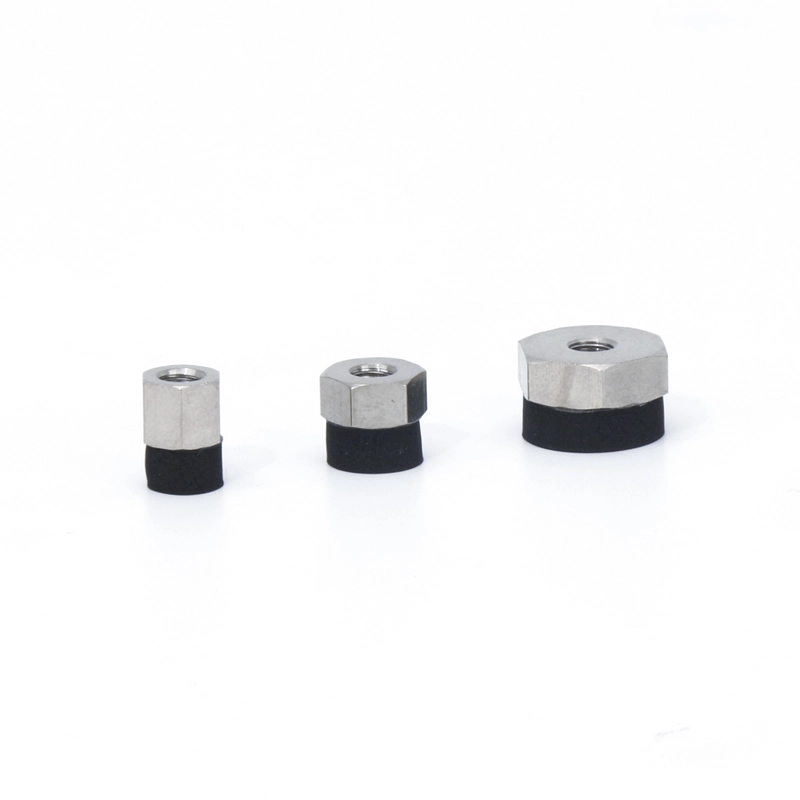

ZP2-T-serien med adapter svampvakuumdyna
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Svampvakuumsugkopparna ZP2 är konstruerade för stabilt grepp av ojämna, strukturerade eller oregelbundna ytor i automatiserade system. Deras kompakta och flexibla design gör dem idealiska för elektronik, formsprutning och små metallbearbetningsindustrier.
Nyckelegenskaper hos svampvakuumsugkoppar ZP2
Mycket elastiskt material
Tillverkad av mjukt svampmaterial som anpassar sig till utsprång, fördjupningar och grova ytor
Säkerställer ett skonsamt men stadigt grepp utan att skada ömtåliga komponenter
Utmärkt tätning
Fyller ytluckor effektivt för att förhindra vakuumläckage
Bibehåller konsekvent sugkraft för pålitlig hantering av ojämna arbetsstycken
Olika alternativ
Kompatibel med robotarmar och automatiserade hanteringssystem
Lämplig för liten elektronik, kretskort, gjutna komponenter och hårdvarudelar
Kompakt design
Utrymmesbesparande konstruktion möjliggör integration i täta produktionslinjer
Idealisk för stationer med begränsat installationsutrymme
Tillgängliga formulär
Finns i plana och strukturerade varianter för att matcha olika ytkrav
Anpassningsbar till olika automationsapplikationer med exakta hanteringsbehov
Diameterintervall
Erbjuds i φ6mm, φ8mm, φ10mm och φ15mm
Ger flexibilitet för att passa ett brett utbud av små och oregelbundna arbetsstycken
FAQ
Vad används ZP2 svampdynor till?
Svampvakuumsugkopparna ZP2 är idealiska för att greppa ojämna, strukturerade eller oregelbundna arbetsstycken i automatiserade system, som vanligtvis används inom elektronik, formsprutning och hantering av små metalldelar.
Vilka storlekar och former finns tillgängliga?
De finns i diametrarna φ6mm, φ8mm, φ10mm och φ15mm med platta eller texturerade former, designade för kompakt integration i robotarmar och automatiserade produktionslinjer.
Hur ska jag välja rätt storlek?
Välj en kopp som matchar arbetsstyckets yta och vikt, vilket säkerställer tillräcklig vakuumkontakt och kompatibilitet med ditt automationssystem.
Vad är den typiska lastkapaciteten?
Belastningen beror på koppstorlek, yttyp och vakuumkälla; mindre koppar passar lätta komponenter, medan större φ15mm koppar klarar lite tyngre eller ojämna delar.
När ska jag byta ut dem?
Byt ut kopparna om det finns synligt slitage, sprickor eller deformation, eller om vakuumvidhäftningen blir instabil, vilket säkerställer tillförlitlig och säker hantering.

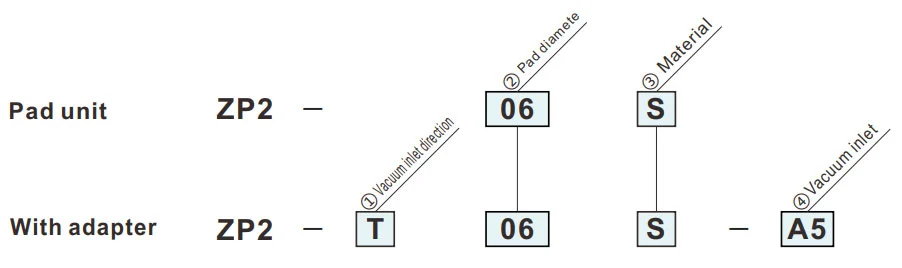

Hur man beställer
- För adsorption av arbetsstycken med stötar.
| ① Vakuuminloppsriktning | |
| T | Vertikal |
| ②Paddiameter (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③ Material | |
| S | CR-svamp (med dubbelhäftande tejp) |
| ④ Vakuuminlopp | |
| A5 | M5x0,8 (hane) |
| B5 | M5x0,8 (hona) |
Mått (mm)
Grön symbol är skräddarsydda modeller.
S
Svampdyna
| Modell | øA | øB | ||
|
② Vaddera dia. |
③ Vaddera Material |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Modell för referens: ZP2-06S
Adapter Monteringsmått
|
Tillämplig pad: 06S
|
Tillämplig pad: 08S
|
|
Tillämplig pad: 10S
|
Tillämplig pad: 15S
|
ZP2-T
Vertikal
A5
| Modell | øA | øB | øC | D | E | L | Adapter | ||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera Material |
④ Vakuum inlopp |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Modell för referens: ZP2-T06S-A5
ZP2-T
Vertikal
B5
| Modell | øA | øB | øC | E | L | Adapter | ||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera Material |
④ Vakuum inlopp |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Modell för referens: ZP2-T06S-B5
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Farmaceutisk förpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
Installationsmanual
PDF Ladda ner
Varning + Försiktighet (Läs före användning)
PDF Ladda ner
