Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).
Bälg utan låsring Vakuumsugkoppar ZP2-J
Commaelec är ledande tillverkare av bälgar utan låsring vakuumsugkoppar ZP2-J, erbjuder 2,5- och 3,5-lageralternativ (φ6–φ30mm) för kompakt, anpassningsbar hantering av små eller lutande arbetsstycken. Högkvalitativt gummi, silikon och antistatiska material säkerställer ett stabilt sug. Flexibel installation stöder vertikal/lateral vakuuminträde och integration med adaptrar eller robotarmar.
Klicka och starta urvalet
》Återgå till produktinformation

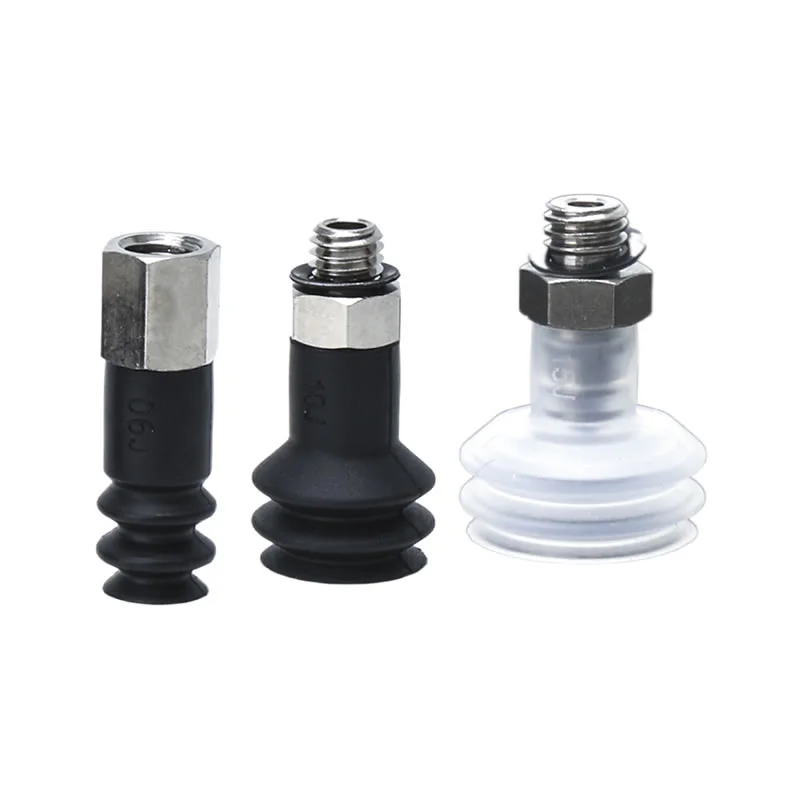

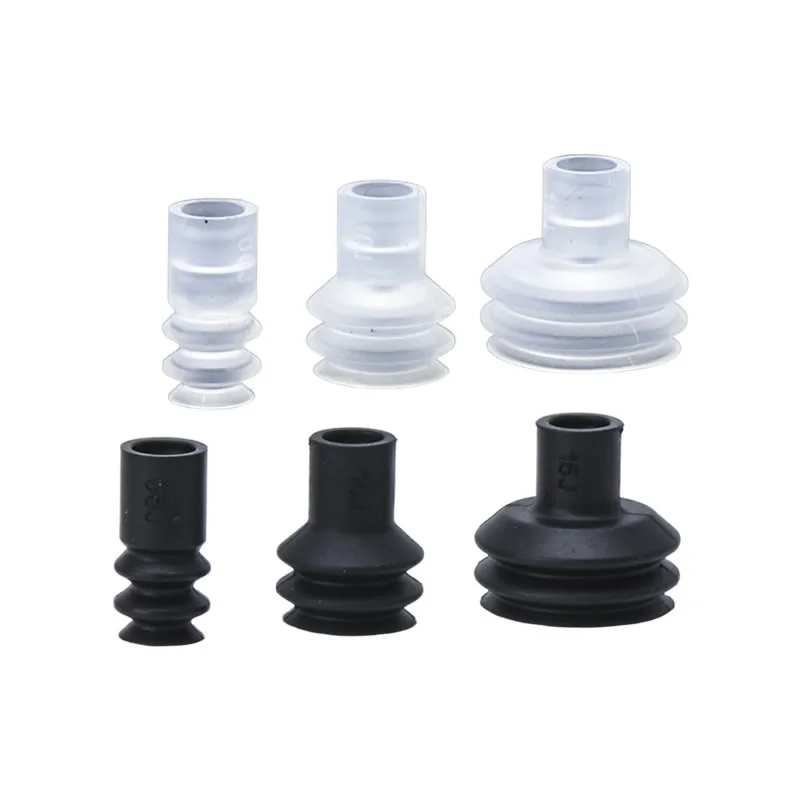

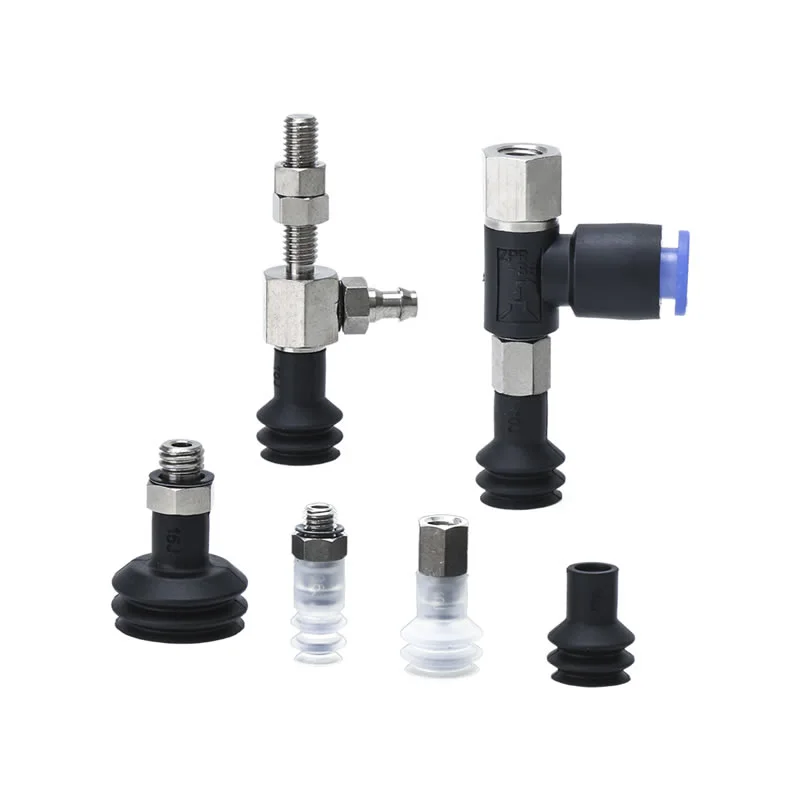

Bälg utan låsring Vakuumsugkoppar ZP2-J
ZP2 serie bälgdyna enhet
ZP2-T-serien med adapterbälg vakuumkuddar
ZP2-R-serien med adapterbälg vakuumkuddar
ZP2-Y-serien med adapterbälg vakuumkuddar
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Bälgen utan låsring vakuumsugkoppar ZP2-J är designade för kompakta, exakta och anpassningsbara automationsapplikationer. De är idealiska för små komponenter, oregelbundna delar och produktionslinjer med begränsat utrymme.
Viktiga egenskaper hos ZP2-J bälgkoppar utan låsring
Hög flexibilitet
Flerstegs dragspelsdesign (2,5-lager eller 3,5-lager) tillåter vertikal slagabsorption, vilket kompenserar för höjdskillnader och mindre snedställningar.
Säkerställer stabilt grepp på ojämna eller lutande ytor.
Stöder ömtåliga eller oregelbundet formade arbetsstycken utan att orsaka skador.
Ingen låsring behövs
2,5-lagers modeller kräver ingen låsring, vilket förenklar installationen och minskar monteringstiden.
Finns i φ6mm, φ10mm och φ15mm diametrar för att matcha olika sugkrav.
Bibehåller tillförlitlig vidhäftning trots frånvaron av låsbeslag.
Monteringstyp
Designad för direkt eller modulär integration i robotarmar och automatiserade stationer.
Kompakt struktur passar trånga utrymmen på produktionslinjer.
Stöder effektiv materialhantering inom elektronik, formsprutning och små metallbearbetningsindustrier.
Material variation
Bälgen utan låsring vakuumsugkoppar ZP2-J är tillverkad av högkvalitativt silikon, gummi eller polyuretan (PU), som erbjuder en kombination av exceptionell nötningsbeständighet och flexibilitet.
Kompatibel med renrum eller antistatiska miljöer för elektroniktillverkning.
Säkerställer långvarig hållbarhet under frekventa cykler och bibehåller konsekvent vakuumprestanda.
Vad är skillnaden mellan ZP2-J och ZP2-ZJ?
ZP2-J
Typ:Multibälgbälg utan låsring Vakuumsugkoppar ZP2-J
Låsring:Frivillig; 2,5-lagers modeller kräver ingen låsring
Storlekar:2,5-lager (φ6mm, φ10mm, φ15mm), 3,5-lager (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Applikationer:Fungerar bra på lutande ytor eller begränsat buffertutrymme; idealisk för liten elektronik, formsprutade delar och kompakta metallkomponenter
Flexibilitet:Hög vertikal slagabsorption tack vare dragspelsdesign
Montering:Kompakt, enkel integrering i robotarmar och automatiserade stationer
ZP2-ZJ
Typ:Enstegs eller tvåstegs bälg vakuumkopp med låsring
Låsring:Krävs för säker montering
Storlekar:Typiskt större diametrar än ZP2-J; designad för tyngre eller större arbetsstycken
Applikationer:Lämplig för lite större, tyngre eller styvare föremål; används ofta inom industriell automation där stabilitet och säker infästning är avgörande
Flexibilitet:Måttlig slagabsorption; fokusera på tillförlitligt innehav snarare än extrem vertikal kompensation
Montering:Kräver låsring för säker fastsättning, kompatibel med standard monteringsutrustning

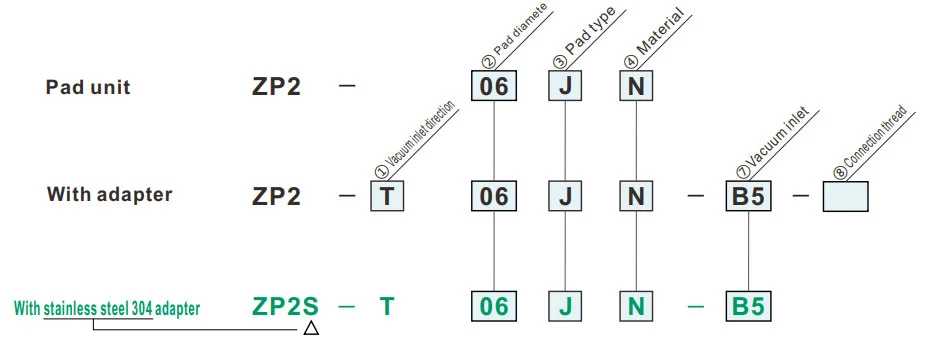

Hur man beställer
- För användning där det inte finns plats för bufferten (fjädertyp).
- Arbetsstycken med lutande adsorptionsyta.
- Gäller ZP-seriens adapter.
| ① Vakuuminloppsriktning | ⑦ Vakuuminlopp | ⑧ Anslutningsgänga | ||
| T | Vertikal |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Lateral |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Paddiameter (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Budtyp | |
| J | Bälg (2,5-steg) |
| ⑦ Vakuuminlopp | |||
| Hantråd | A5 | M5 x0,8 | |
| A6 | M6 x1,0 | ||
| Hontråd | B4 | M4 x0,7 | |
| B5 | M5 x0,8 | ||
| Hullingsfäste | U4 | För ø4 mjuka slangar | M-5AU-4 |
| N4 | För ø4 nylonslangar | M-5AN-4 | |
| U6 | För ø6 mjuka slangar | M-5AU-6 | |
| N6 | För ø6 nylonslangar | M-5AN-6 | |
| En-touch-passning | 04 | ø4 | |
| 06 | ø6 | ||
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
reen symbol är anpassade modeller.
| ⑧ Anslutningsgänga | ||
| Hantråd | A5 | M5 x0,8 |
| A6 | M6 x1,0 | |
| Hontråd | B4 | M4 x0,7 |
| B5 | M5 x0,8 | |
Mått (mm)
Grön symbol är skräddarsydda modeller.
J
Bälg
| Modell | øA | øB | øC | |||
|
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Modell för referens: ZP2-06JN
Adapter Monteringsmått
ZP2-T
Vertikal
A5, A6
| Modell | A | B | C | D | Anpassa | |||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0,8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1,0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Modell för referens: ZP2-TB10JGN-A5
ZP2-T
Vertikal
B4, B5
| Modell | A | B | Anpassa | |||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0,8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1,0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Modell för referens: ZP2-TB15JN-B5

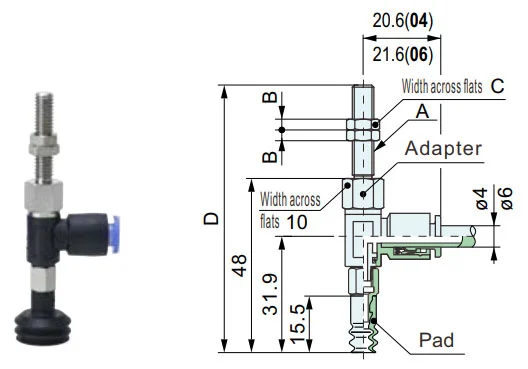

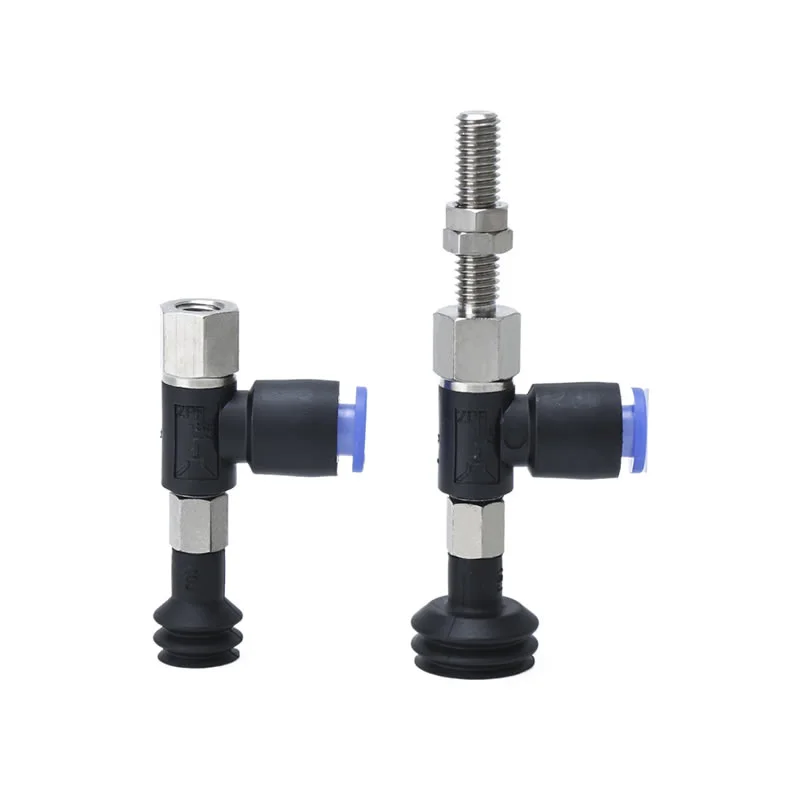

ZP2-R
Lateral
A5, A6
| Modell | A | B | C | D | Anpassa | ||||||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0,8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1,0 | 3 | 8 | 74 | A6 | ||||||||
Modell för referens: ZP2-R06JGN-04-A5 Adapter för referens: ZPR1-04-A5

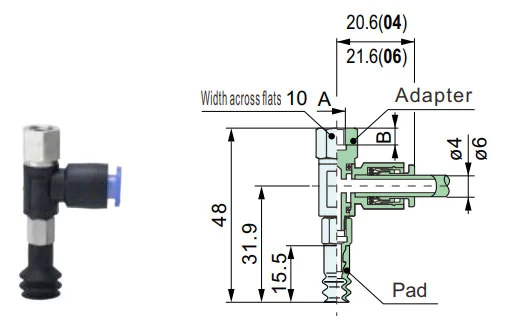

ZP2-R
Lateral
B4, B5
| Modell | A | B | Anpassa | ||||||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0,7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Modell för referens: ZP2-RB10JN-06-B5 Adapter för referens: ZPR1-06-B5

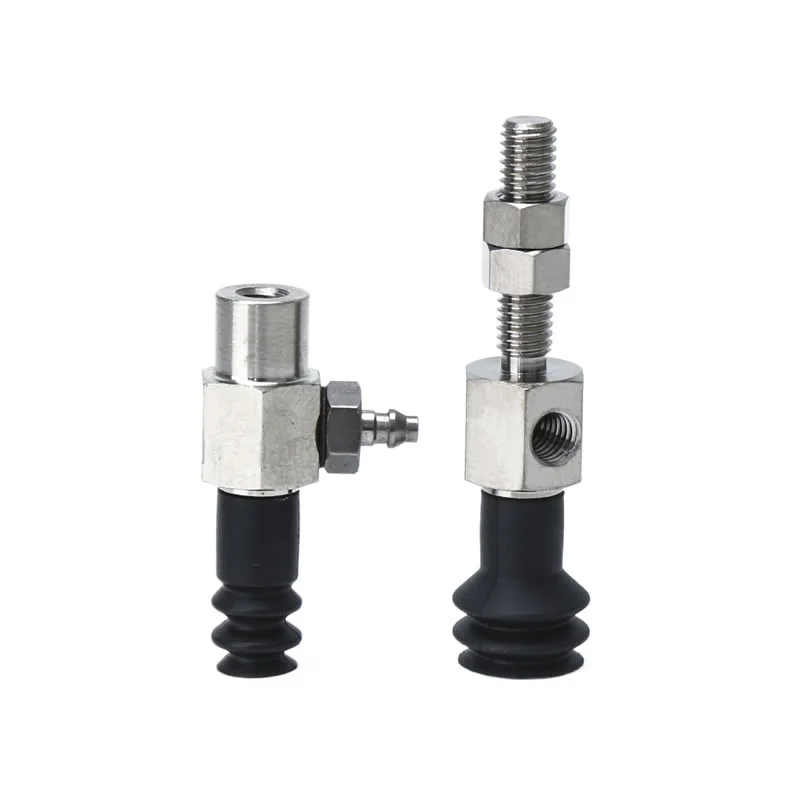

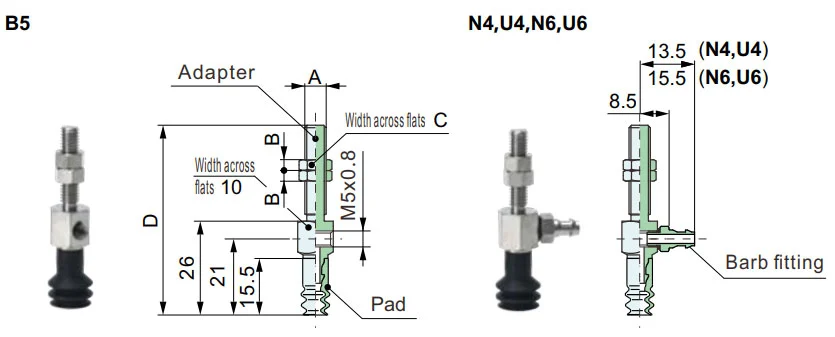

ZP2-Y
Lateral
A5, A6
| Modell | A | B | C | D | Anpassa | ||||||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0,8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1,0 | 3 | 8 | 53 | A6 | ||||||||
Modell för referens: ZP2-YB15JGN-U4-A6 Adapter för referens: ZPY1-U4-A6

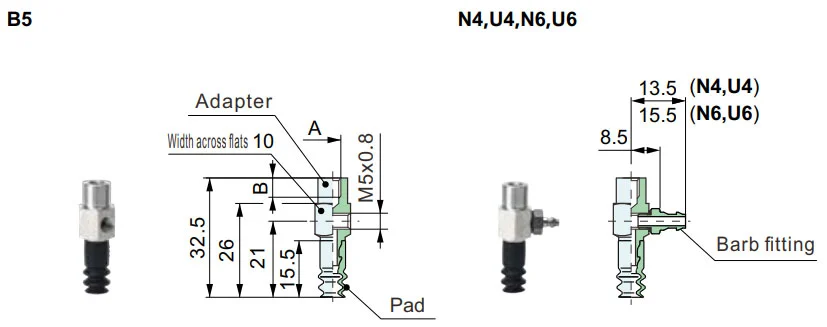

ZP2-Y
Lateral
B4, B5
| Modell | A | B | Anpassa | ||||||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
⑦ Vakuum inlopp |
⑧ Förbindelse tråd |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0,7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Modell för referens: ZP2-Y06JS-N4-B4 Adapter för referens: ZPY1-N4-B4
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Läkemedelsförpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Kärnkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
