Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).
Bälgar Vakuumsugkoppar ZP2-MB

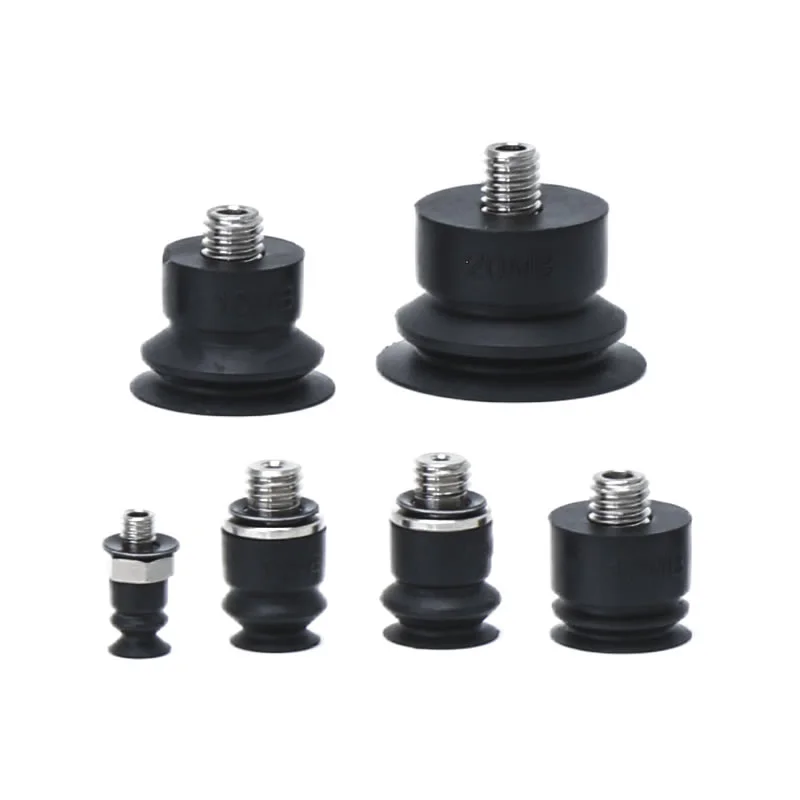

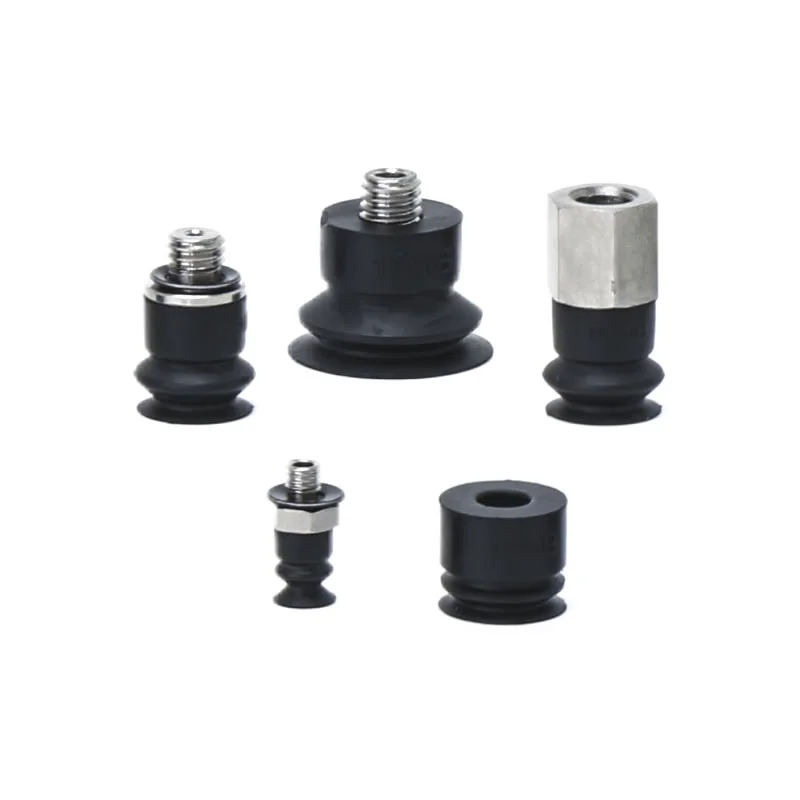

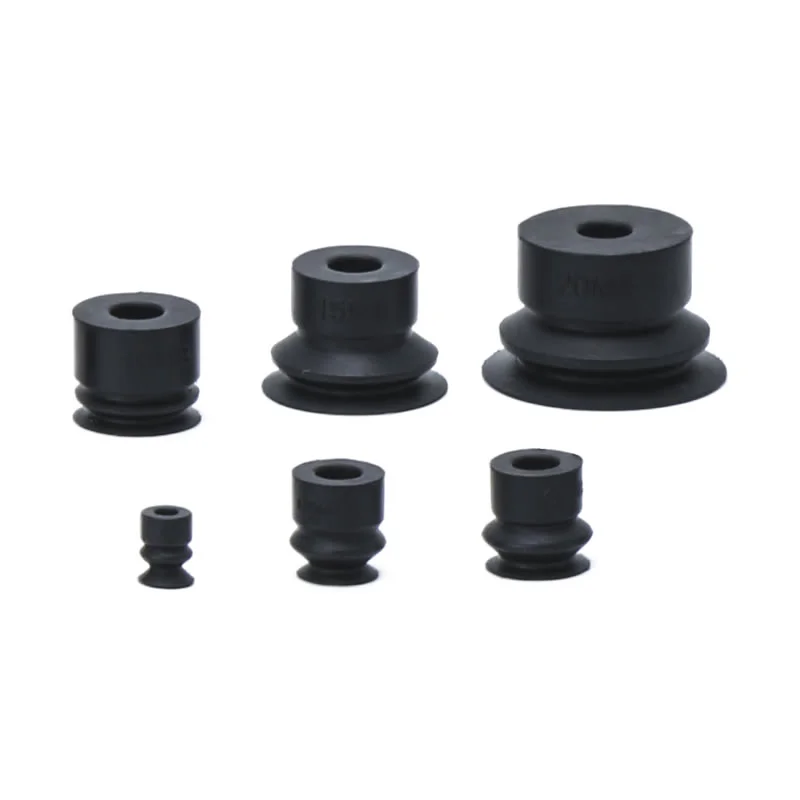

Som en ledande tillverkare i Kina erbjuder vår fabrik bälgvakuumsugkopparna ZP2-MB (diameter ø4–20 mm) speciellt utformade för lutande eller sfäriska arbetsstycken. Vi tillhandahåller lösningar med en unik korrugerad struktur (dragspelsliknande) som möjliggör inbyggd dämpningsfunktion utan att kräva ytterligare utrymme. Vi har färdiga lager i NBR, silikon och antistatiska material och erbjuder M3/M5 gängade gränssnittsalternativ.
Klicka och starta urvalet
》Återgå till produktinformation
Bälgar Vakuumsugkoppar ZP2-MB
ZP2 Series Bälg Vakuum Pad Unit
ZP2-T-serien med adapterbälg Vakuumdyna
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Zhejiang Comma Electric Co., Ltd. producerar professionellt högkvalitativa bälgar Vakuumsugkoppar ZP2-MB. Vår fabrik tillhandahåller också skräddarsydda tjänster och gratisprover för dig. Det är en flexibel miniatyrsugkomponent inom pneumatiska automationssystem, speciellt designad för oregelbundna, sfäriska eller lutande ytor.
Kärnteknologier
Hög kompatibilitet med oregelbundna ytor:Med en bälgstruktur i dragspelsstil, anpassar Bellows Vacuum Suction Cups ZP2-MB sig automatiskt till och anpassar sig tätt till sfäriska, lutande eller oregelbundet formade arbetsstyckesytor, vilket säkerställer en säker och stabil greppprocess.
Integrerad dämpningsdesign:Den veckade strukturen ger en inneboende fysisk elasticitet och absorberar effektivt kontaktpåverkan utan behov av ytterligare fjäderbelastade buffertfästen – och sparar därigenom avsevärt installationsutrymme.
Tillämpningar för precisionsminiatyrisering:Speciellt konstruerad för små precisionskomponenter; fungerar som en kärnlösning för hantering av mikrodelar inom elektroniktillverkning, precisionsmontering och kompakta automationssystem.
Tillämpning för flera branscher:Används i stor utsträckning för att greppa sfäriska elektroniska miniatyrkomponenter, oregelbundna metalldelar och lutande plastbeslag; integreras sömlöst i småskaliga robotsystem och precisionsförpackningsutrustning.
Kompakt utrymmesanpassning:Inget extra installationsutrymme för buffert (fjädertyp) krävs. Den integrerade strukturen är designad för automationsutrustning med begränsad utrymme eller robotarmspetsar, vilket möjliggör sömlös integrering i olika kompakta produktionslinjer.
Viktiga specifikationer:Diameteralternativ: Den sandblästrade serien av bälgvakuumsugkoppar ZP2-MB finns i flera standarddiametrar, inklusive φ4mm, φ6mm, φ8mm, φ10mm, φ15mm och φ20mm.
Materialval:Ett brett utbud av material finns tillgängligt för att möta olika driftskrav, inklusive nitrilgummi (NBR, med 'N' i modellbeteckningen), silikongummi (märkt 'S'), polyuretangummi, såväl som specialmaterial som ledande nitrilgummi och ledande silikongummi (märkt 'GS'). Dessa material är designade för att möta antistatiska egenskaper och motståndskraft mot specifika kemiska miljöer.

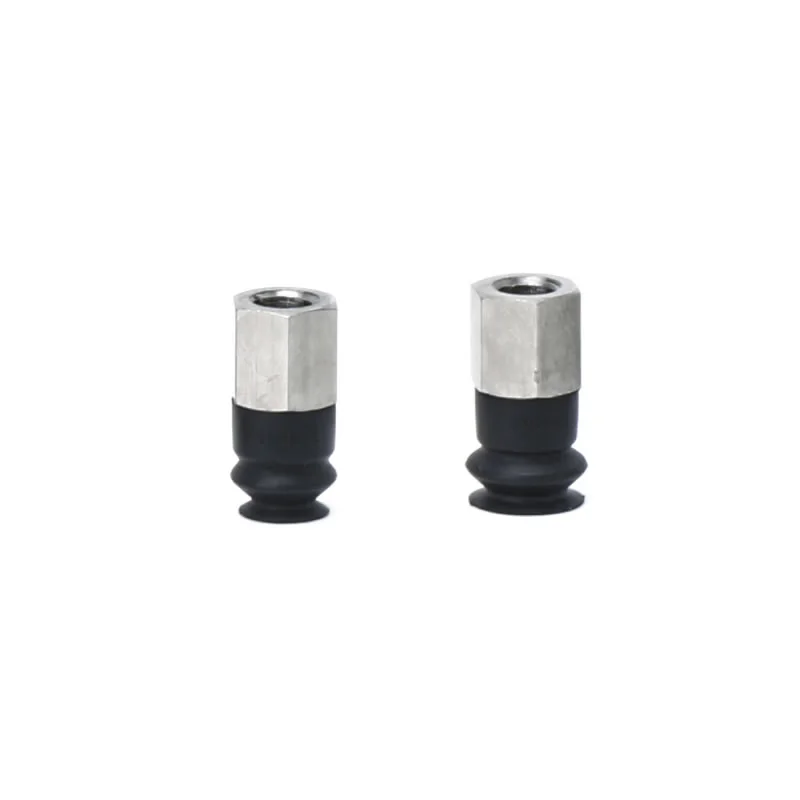

Anslutningsalternativ:Flera gängade anslutningar finns tillgängliga, inklusive A3 för M3×0,5 utvändiga gängor (kompatibla med φ4mm sugkoppar) och A5/H5 för M5×0,8 utvändiga gängor (kompatibla med φ6mm, φ8mm och större sugkoppar). Vissa modeller stöder även B5 invändiga gängförband, vilket underlättar sömlös integration med vakuumrörledningar och robotarmstillbehör.

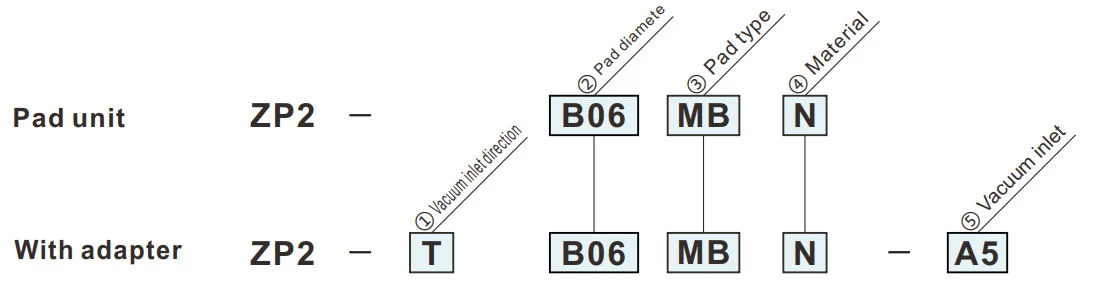

Hur man beställer
- För användning där det inte finns plats för bufferten (fjädertyp).
- Arbetsstycken med lutande adsorptionsyta.
| ① Vakuuminloppsriktning | |
| T | Vertikal |
| ③Budtyp | |
| MB | Bälg |
|
⑤ Vakuuminlopp
② Dyndiameter (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (hane) | ● | — | — | — | — | — |
| H5 | M5x0,8 (hane) | — | ● | ● | ● | ● | ● |
| B5 | M5x0,8 (hona) | — | ● | ● | — | — | — |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Grön symbol är anpassade modeller.
Mått (mm)
Grön symbol är skräddarsydda modeller.
MB
Bälg
B04
| Modell | |||
|
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Materia |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Model for refer: ZP2-B04MBS
Adapter Monteringsmått
MB
Bälg
B06,B08
| Modell | øA | øB | øC | øD | |||
|
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Modell för referens: ZP2-B06MBN
Adapter Monteringsmått
MB
Bälg
B10,B15,B20
| Modell | øA | øB | øC | øD | øE | av | G | Y | |||
|
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Modell för referens: ZP2-B10MBN
Adapter Monteringsmått
Tillämplig pad: B10MB B15MB
Tillämplig pad: B20MB
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Läkemedelsförpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
