Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).

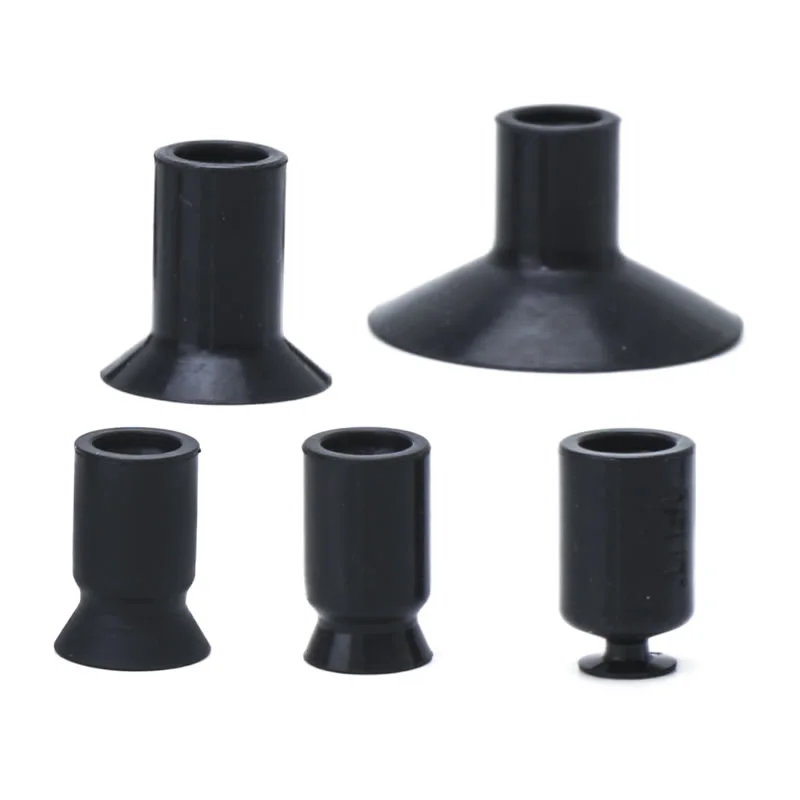

Kompakta vakuumsugkoppar ZP2
Som en professionell tillverkare i Kina erbjuder vår fabrik anpassade kompakta vakuumsugkoppar ZP2 (ø6-8) med ribbförstärkning för hög belastningsbärande och deformationsmotstånd. Vi förser även ZP2 tunna UT-serien (ø5-20) med en slimmad kjol för skrynkelfri hantering av ömtåliga material. Vi har antistatiska och rostfria alternativ för elektronik och litiumbatterier i lager.
Klicka och starta urvalet
》Återgå till produktinformation
Kompakta vakuumsugkoppar ZP2

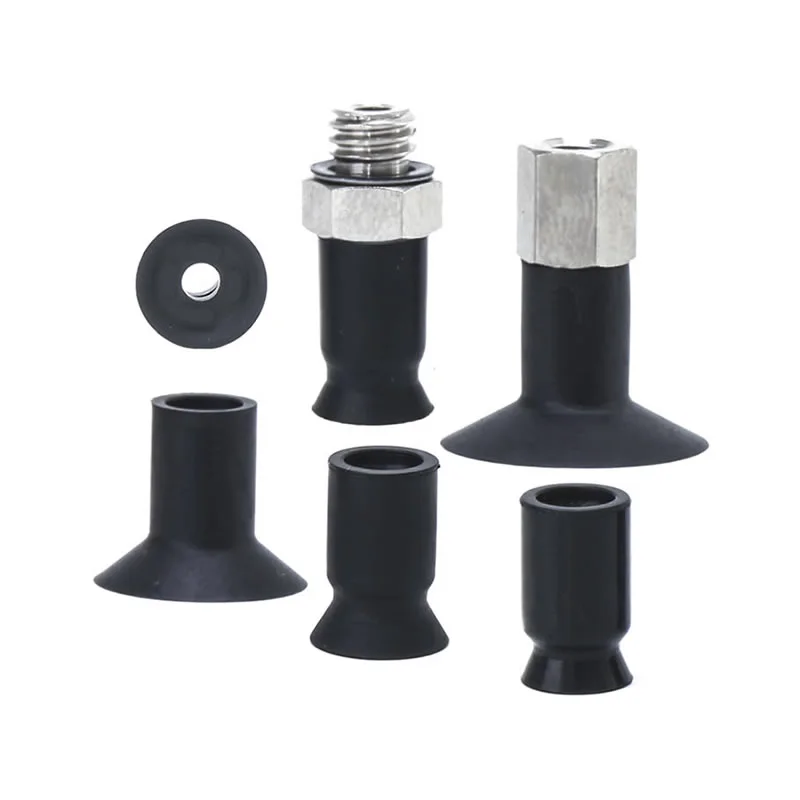

ZP2 Series Compact Vacuum Pad Unit
ZP2-T-serien med adapter Compact Vacuum Pad
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Som en ledande kinesisk tillverkare erbjuder vår fabrik skräddarsydda kompakta vakuumsugkoppar ZP2-lösningar speciellt designade för precisionsindustrier, med följande centrala fördelar:
Hög prestanda, låg kostnad:Genom att utnyttja en mogen inhemsk försörjningskedja kontrollerar vi effektivt kostnaderna samtidigt som vi säkerställer exceptionell sugprestanda, och därigenom minskar inköpskostnaderna för våra kunder.
ZP2 Series High-Load Design:Våra kompakta vakuumsugkoppar ZP2 (ø6–8) har en unik ribbförstärkt struktur. Även vid extremt små dimensioner ger de exceptionellt motstånd mot deformation och laststabilitet, vilket gör dem till det föredragna valet för hantering av tunna metallplåtar och precisionsplastkomponenter.
ZP2 Thin-Profile UT Series:Denna serie är designad speciellt för flexibla arbetsstycken (ø5–20) och har en ultratunn kjolstruktur. Denna lågprofilerade design förhindrar effektivt ömtåliga material – som tunna filmer och vinylark – från att skrynklas eller deformeras under sugprocessen.
Stabil försörjning:Med stöd av mogna tillverkningsprocesser använder vi högkvalitativa material (som silikon) i kombination med avancerad vakuumretentionsteknik för att säkerställa säkra och stabila greppoperationer; dessutom möjliggör vårt omfattande lager snabb leverans för att möta kundernas krav.
FAQ
Vilka är de olika typerna av ZP2-kuddar?
Kompakta vakuumsugkoppar ZP2 erbjuder flera kuddstrukturer för att matcha verkliga arbetsförhållanden:
Platt typ: för släta, styva ytor med stabil tätning
Platt med ribbor: förbättrar vakuumtätningen på lite grova ytor
Bälgtyp: kompenserar höjdskillnader och ger dämpning
Commaelec tillhandahåller flera konfigurationer för att säkerställa bättre passform och prestanda i automationssystem.
Vilka storlekar finns tillgängliga?
Standardstorlekar inkluderar: φ40, φ50, φ63, φ80, φ100, φ125
Mindre diametrar: lämplig för precisions- eller lättviktsdelar
Större diametrar: starkare sug för tunga eller stora arbetsstycken
Commaelec-fabriken har ett stabilt lager och stödjer anpassade storlekar för projektbaserade behov.
Hur jämför ZP2-koppar med ZP3 eller ZP?
ZP2-serien: balanserad design med högre styvhet och kulledsanpassning, lämplig för allmän till tung användning
ZP3-serien: vanligtvis optimerad för lättare, snabbare hantering och mer kompakta inställningar
ZP-serien (standard): grundläggande applikationer med enklare struktur
Jämfört med andra ger Compact Vacuum Suction Cups ZP2 bättre stabilitet på ojämna ytor samtidigt som flexibiliteten i installation och materialval bibehålls.
Är de lämpliga för ömtåliga delar?
Ja, med rätt konfiguration:
Använd mjuka material som silikon för skonsam kontakt
Välj bälgar eller dämpade typer för att minska slagkraften
Valfria buffertfästen hjälper till att skydda ömtåliga ytor som glas eller belagda delar
Hur man beställer
- 8 typer av ø6 till ø20 tillkommer.
- C: För arbetsstycken som lätt deformeras. Arbetsstycken kan enkelt tas bort tack vare ribborna.
- UT: För adsorption av mjuka arbetsstycken som tunnplåt eller vinyl. Skrynkling eller deformation under adsorption minskas.
- Gäller ZP-seriens adapter.
|
③ Dyntyp
② Dyndiameter (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Platt typ med revben | — | — | ● | ● | ● | — | — | — | — |
| UT | Tunn platt typ | ● | ● | — | — | — | ● | ● | ● | ● |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Grön symbol är anpassade modeller.
| Adapter Monteringsmått | |
| Om en adapter kommer att tillverkas av kunden, designa adaptern med de mått som visas till höger. |
|
Mått (mm)
Grön symbol är anpassade modeller.
HT
Tunn platt med revbenstyp
| Modell | øA | øB | |||
|
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Modell för referens: ZP2-B06CGN
HT
Tunn platt med revbenstyp
| Modell | øA | øB | øC | Y | |||
|
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Modell för referens: ZP2-05UTN
Specifikationer
| Låsring/ Pad typ | Pads diameter/mått | Ansökan | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Utan låsring | Platt typ (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | För arbetsstycken med plana och odeformerade ytor |
| Oval typ (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | För arbetsstycken med begränsningar på adsorptionsytan | |
| Tunn platt typ (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | För mjuka arbetsstycken som tunnplåt eller vinyl. Skrynkling eller deformation under adsorption kan minskas. | |
| Tunn platt typ med revben (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | För mjuka arbetsstycken som tunnplåt eller vinyl. Arbetsstycken kan enkelt tas bort tack vare ribborna | |
| Typ av bälg (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | För användning där det inte finns plats för en buffert eller för arbetsstycken med lutande ytor | |
| Med låsring | Platt typ (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | För arbetsstycken med plana och odeformerade ytor |
| Platt typ med revben (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | För arbetsstycken som lätt deformeras. Arbetsstycken kan enkelt tas bort tack vare ribborna | |
| Typ av bälg (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | För användning där det inte finns plats för en buffert eller för arbetsstycken med lutande ytor | |
| Djup typ (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | För arbetsstycken med böjda ytor eller för sfäriska arbetsstycken | |
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Läkemedelsförpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
