Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).
Kompakta vakuumsugkoppar ZP3
Commaelec-fabriken har ett omfattande lager färdigt att leverera och erbjuder högkvalitativa alternativ i gummi, silikon och specialiserade material – inklusive antistatiska varianter. De kompakta vakuumsugkopparna ZP3 har ett diameterintervall på 1,5 mm till 16 mm; dessa miniatyrkomponenter är noggrant konstruerade speciellt för elektronikindustrin.
Klicka och starta urvalet
》Återgå till produktinformation

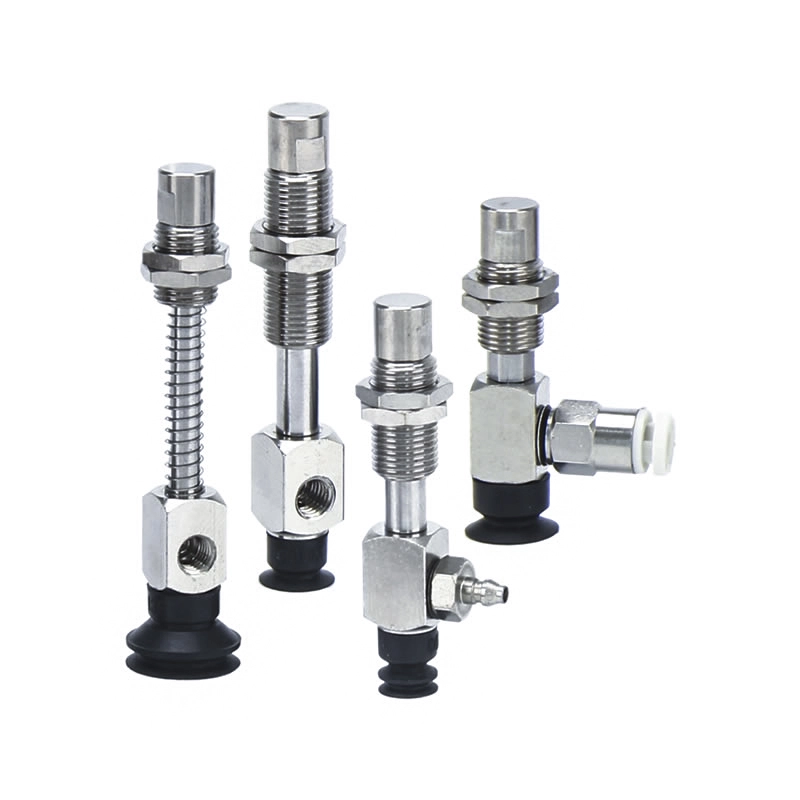

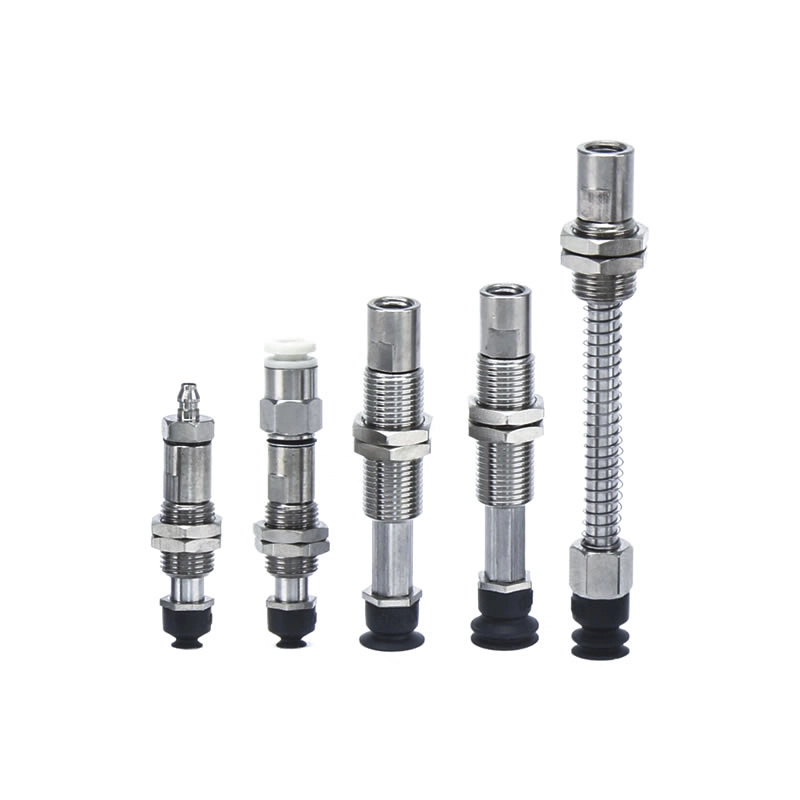

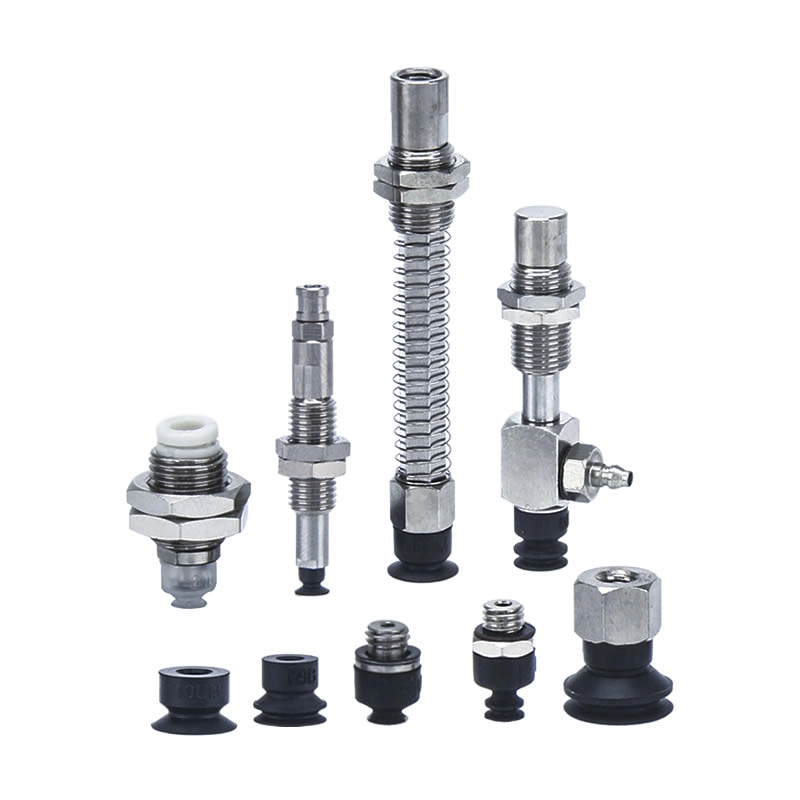

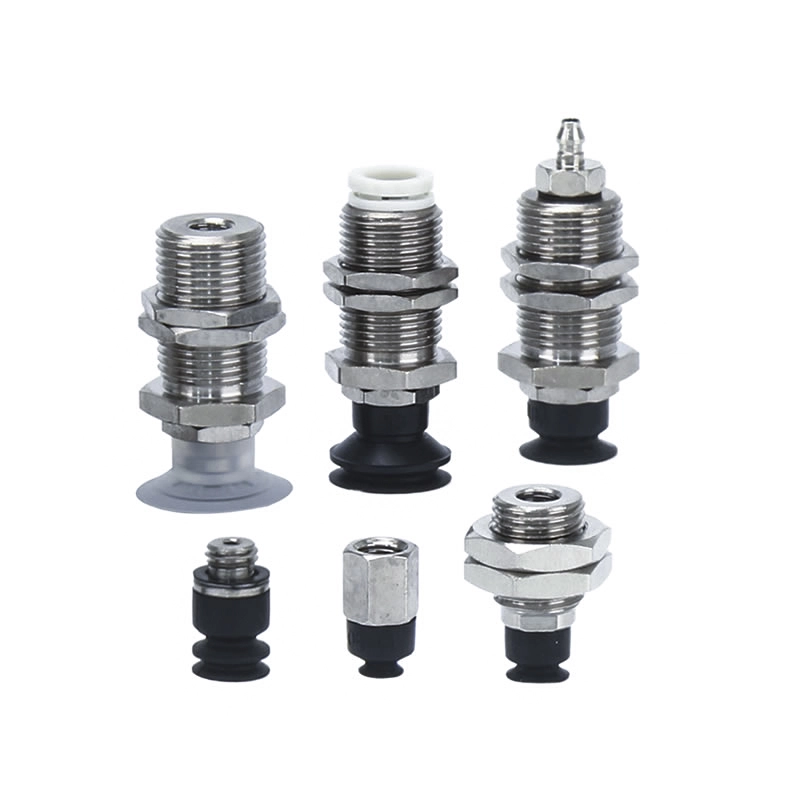

Kompakta vakuumsugkoppar ZP3
ZP3 Series Compact Vacuum Pad Unit
ZP3-T-serien med adapter kompakta vakuumkuddar
ZP3-T-serien med buffert kompakta vakuumkuddar
ZP3-Y-serien med adapter kompakta vakuumkuddar
ZP3-Y-serien med buffert kompakta vakuumkuddar
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs

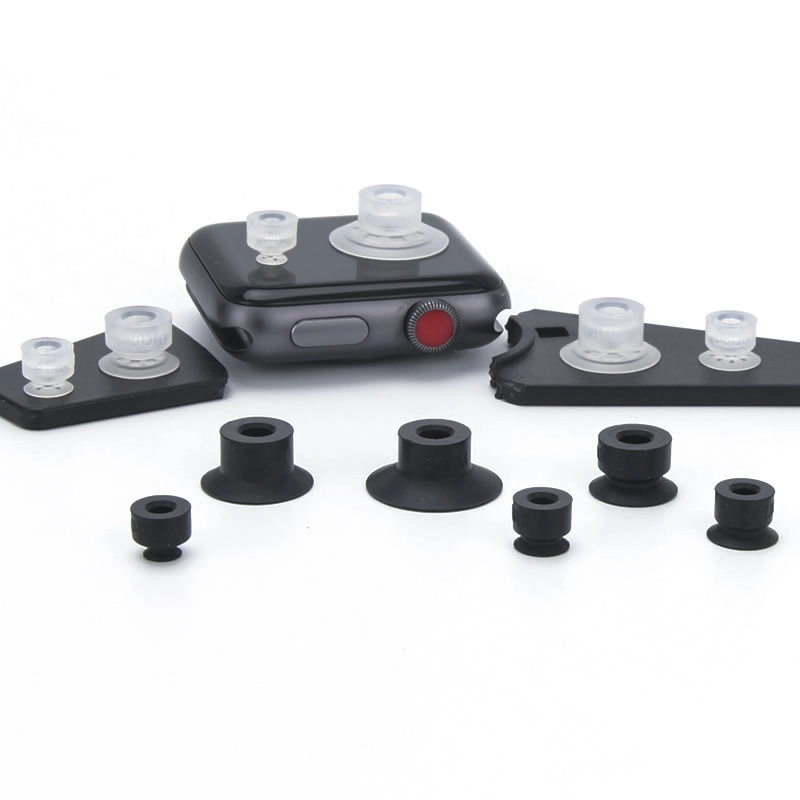

De kompakta vakuumsugkopparna ZP3 är speciellt designade för elektronikindustrin och ger exakt, pålitligt grepp för små eller ömtåliga komponenter. Med diametrar från 1,5 mm till 16 mm, integreras de sömlöst i automatiserade produktions- och robotsystem.
FAQ
Vad är typiska applikationer?
Hantering av små elektroniska komponenter och kretskort.
Transporterar precisionsmetalldelar och litiumbattericeller.
Integration i robotiserade monteringslinjer för snabba, repeterbara plocka-och-place-operationer.
Vad är ZP3P-serien?
En högpresterande variant av ZP3 designad för högcykelautomation.
Erbjuder flera storlekar, former och materialalternativ som möter olika industriella greppbehov.
Vad är skillnaden mellan ZP3 och ZP3-T?
ZP3:Standard kompakt vakuumkopp för exakt hantering.
ZP3-T:Förbättrad för hög temperatur eller kemiskt känsliga miljöer, med hjälp av specialiserade material.
Viktiga designfunktioner
Kompakt storlek för trånga installationsutrymmen.
Flexibla vakuuminloppsriktningar (vertikalt och lateralt).
Valfria adaptrar, buffertfästen och tillbehör helt i rostfritt stål.
Designad för stabil vidhäftning och minimal vakuumförlust.
Vilka material finns tillgängliga?
Högkvalitativt gummi och silikon.
Antistatiska varianter för elektronik.
Tillbehör i rostfritt stål för litiumbatteriapplikationer.
Vilken padform ska jag använda?
Platt:För släta, jämna ytor.
Bälg eller djup:För ojämna, lätt deformerade eller strukturerade komponenter.
Anpassade former:De kompakta vakuumsugkopparna ZP3 kan anpassas för att möta de specifika kraven för arbetsstycket och kraven från det automatiserade integrationssystemet.

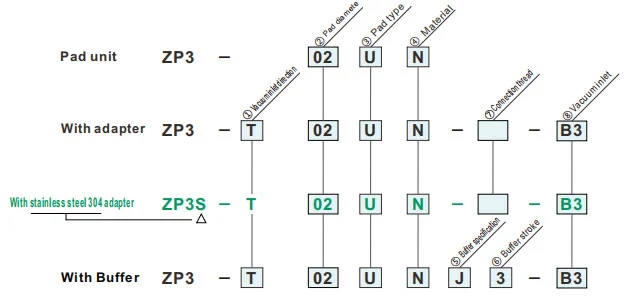

Hur man beställer
| ① Vakuuminloppsriktning | ⑦ Anslutningsgänga | ⑧ Vakuuminlopp | |||||
| T | Vertikal |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Lateral |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Paddiameter (mm) | |
| 015 | ø1,5 |
| 02 | ø2 |
| 035 | ø3,5 |
| ③Budtyp | |
| U | Platt |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Grön symbol är skräddarsydda modeller.
| ⑤ Buffertspecifikation | |
| J | Roterande |
| K | Ej roterande |
| ⑥ Buffertslag | |
| 3 | 3 mm |
| 6 | 6 mm |
| ⑦ Anslutningsgänga | |
| A6 | M6x0,75 (hangänga) |
| B3 | M3x0,5 (hongänga) |
| ⑧ Vakuuminlopp | |
| A3 | M3x0,5 (hangänga) |
| A4 | M4x0,7 (hangänga) |
| B3 | M3x0,5 (hongänga) |
| 04 | ø4(One-touch fitting) |
| U2 | ø2 (hulling) |
| U4 | ø4 (hulling) |
Fjäderreaktiv kraft
| Pad typ | Buffertspecifikation | Buffertslag (mm) | Anslutningsgänga | Åtdragningsmoment ±5 % [N·m] |
Fjäderreaktiv kraft[N] | |
| Vid 0 slag | Med fullt slag | |||||
| ø1,5~ø3,5 | J | 3,6 | M6 x0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8 x 0,75 | 2,0-2,5 | ||||
| Adapter Monteringsmått |
|
Dyndiameter: ø4 ~ø8
|
|
Dyndiameter: ø10 ~ø16
|
| ① Vakuuminloppsriktning | ⑦ Anslutningsgänga | ⑧ Vakuuminlopp | ||
| T | Vertikal |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Lateral |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Paddiameter (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Budtyp | |
| UM | Platt med spår |
| B | Bälg |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Grön symbol är skräddarsydda modeller.
|
⑤ Buffertspecifikation
⑥ Buffertslag (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Roterande | ● | ● | ● | — | — |
| JB | Roterande (med bussning) | — | — | — | ● | ● |
| K | Ej roterande | ● | ● | ● | ● | ● |
| ⑦ Anslutningsgänga | |
| A10 | M10x1 (hangänga) |
| A12 | M12x1 (hangänga) |
| B5 | M5x0,8 (hongänga) |
| ⑧ Vakuuminlopp | |
| A4 | M4x0,7 (hangänga) |
| A5 | M5x0,8 (hangänga) |
| H5 | M5x0,8 (hangänga) |
| B4 | M4x0,7 (hongänga) |
| B5 | M5x0,8 (hongänga) |
| 04 | ø4 (One-touch-passning) |
| 06 | ø6 (One-touch passning) |
| U2 | ø2 (hulling) |
| U4 | ø4 (hulling) |
| U6 | ø6 (hulling) |
Mått (mm)
Grön symbol är skräddarsydda modeller.
U
Platt
| Modell | øA | øB | |||
|
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Modell för referens: ZP3-015UGN
Adapter Monteringsmått
UM
Platt med spår
| Modell | øA | øB | øC | øD | E | Y | |||
|
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Modell för referens: ZP3-04UMGN
B
Bälg
| Modell | øA | øB | øC | øD | E | F | Y | |||
|
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Modell för referens: ZP3-04UMGN
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
| Pad typ | Dyndiameter (mm) | Ansökan | Typiska arbetsstyckesytor och former | |||||||
| Platt | Vinkade | Sned | Olika höjder | Konvex | Oljig | |||||
|
|
|
|
|
|
|||||
| Kompakt P-annons | Platt (U) |
|
ø1,5~ø3,5 | För adsorption av arbetsstycken med plan och ej deformerad yta | ⚪ | X | X | X | X | X |
| Platt med spår (UM) |
|
ø4~ø16 | För ett arbetsstycke som kan deformeras | ⚪ | X | X | X | X | △ | |
| Bälg (B) |
|
ø4~ø16 | För adsorption av arbetsstycken med lutande yta | ⚪ | △ | ⚪ | X | △ | X | |
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Farmaceutisk förpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
