När automatiserad utrustning måste hantera små komponenter i extremt begränsade utrymmen,Korta vakuumsugkoppar ZP2-MUfrånKommateckenger en kompakt och praktisk vakuumgrepplösning. Med paddiametrar från φ2 till φ15 mm, en lågprofilsstruktur, flera materialval och flexibla monteringskonfigurationer är ZP2-MU-serien designad för precisionshanteringsapplikationer där konventionella sugkoppar kan vara för stora eller svåra att placera.
Korta vakuumsugkoppar ZP2-MU är kompakta, platta vakuumkuddar utvecklade för små, lätta och precisionsarbetsstycken. Deras utrymmesbesparande struktur gör dem särskilt lämpade för tätt anordnad automationsutrustning, medan materialalternativ som NBR, silikongummi, uretangummi, FKM, ledande NBR och ledande silikongummi gör att ingenjörer kan välja en lösning efter driftsförhållanden. Serien stöder paddiametrar på φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 och φ15 mm, vilket gör den lämplig för elektronik, halvledare, precisionsmontering, förpackning och andra automatiserade hanteringstillämpningar.
Innehållsförteckning
- Vad är korta vakuumsugkoppar ZP2-MU?
- Varför spelar den kompakta designen roll i automation?
- Vilka är de viktigaste egenskaperna hos ZP2-MU?
- Vilka specifikationer bör köpare överväga?
- Hur påverkar olika padmaterial prestanda?
- Var kan ZP2-MU vakuumsugkoppar användas?
- Hur ska ingenjörer välja rätt modell?
- Vilka fördelar kan de ge automatiserade system?
- Vanliga frågor om korta vakuumsugkoppar ZP2-MU
- Varför överväga ZP2-MU för ditt nästa automationsprojekt?

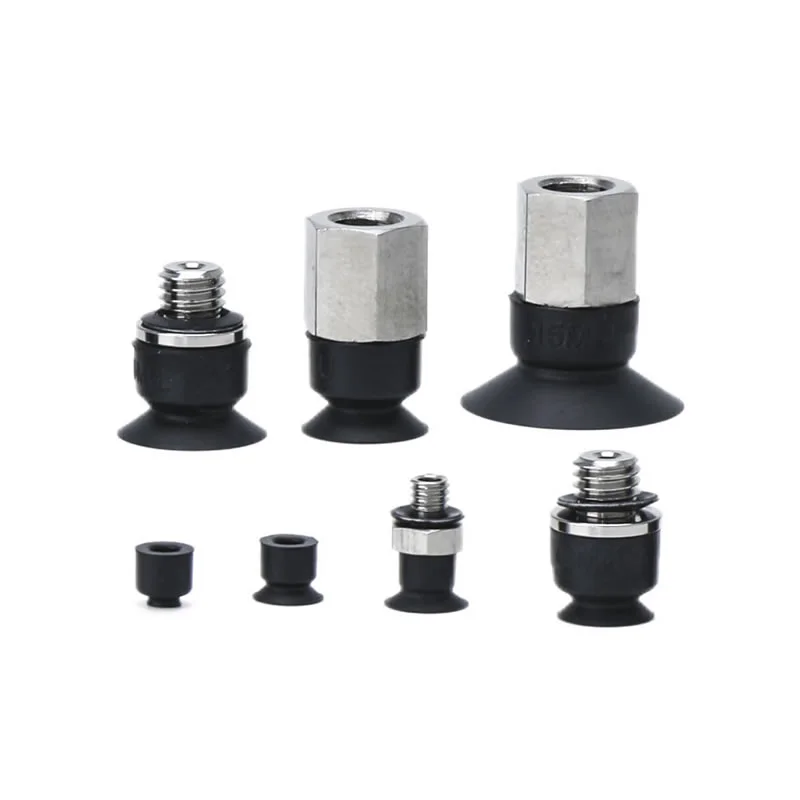

Vad är korta vakuumsugkoppar ZP2-MU?
Korta vakuumsugkoppar ZP2-MU är platta vakuumkuddar inom ZP2-serien, designade speciellt för applikationer som kräver kompakta dimensioner och pålitlig adsorption. Enligt produktspecifikationerna sträcker sig de tillgängliga dyndiametrarna från φ2 mm till φ15 mm, vilket gör att sugkopparna kan rymma mycket små arbetsstycken.
Den lågprofilerade konfigurationen är särskilt värdefull när den tillgängliga installationshöjden är begränsad. Istället för att kräva en stor vertikal montering tillåter den korta strukturen att vakuumkudden kan placeras närmare arbetsstycket. Detta kan hjälpa utrustningsdesigners att skapa mer kompakta gripdon och förbättra tillgängligheten för små komponenter.
Den plana kontaktytan stöder även nära kontakt med lämpliga arbetsstycken. Vid precision plocka-och-place-operationer är det viktigt att upprätthålla stabil kontakt eftersom överdriven rörelse, deformation eller inkonsekvent positionering kan påverka nedströms monteringsnoggrannheten.
För ytterligare information kan köpare granska Comma'sKorta vakuumsugkoppar ZP2-MU produktsidaför detaljerad modellinformation och beställningskonfigurationer.
Varför spelar den kompakta designen roll i automation?
Modern automationsutrustning blir allt mer kompakt. Robotar, linjära ställdon, monteringsstationer och precisionshanteringssystem behöver ofta utföra flera operationer inom ett begränsat arbetsområde. I sådana miljöer kan dimensionerna på varje pneumatisk komponent påverka den övergripande mekaniska konstruktionen.
En kort sugkopp kan ge flera praktiska fördelar:
- Minskad installationshöjd:Den låga konstruktionen är lämplig för begränsade vertikala utrymmen.
- Bättre tillgänglighet:Små dynor kan nå arbetsstycken som är placerade i täta komponentlayouter.
- Kompakt greppdesign:Flera små sugpunkter kan integreras i ett begränsat område.
- Precisionshantering:Små dyndiametrar kan matcha små arbetsstyckesytor mer effektivt.
- Flexibel utrustningsintegration:Olika inlopps- och gängkonfigurationer förenklar design av pneumatiska system.
Dessa egenskaper gör kompakta vakuumkuddar särskilt relevanta för tillverkare som utvecklar höghastighets- och högdensitetsautomatiserad produktionsutrustning.
Vilka är de viktigaste egenskaperna hos ZP2-MU?
Prestandan hos en vakuumsugkopp beror på mer än dess diameter. Ingenjörer måste också beakta dess profil, material, anslutningsmetod, arbetsstyckets egenskaper och arbetsmiljö.
1. Ultrakompakta kuddstorlekar
ZP2-MU-modellerna finns i storlekarna φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 och φ15 mm. Detta breda utbud gör serien lämplig för mikrokomponenter och lätta delar.
2. Platt kontaktstruktur
MU-konfigurationen använder en platt paddesign. Denna struktur är avsedd för stabil kontakt med lämpligt formade arbetsstycken och kan hjälpa till att upprätthålla konsekvent adsorption under upprepade plocknings-och-placeringscykler.
3. Flera materialalternativ
Användare kan välja olika gummimaterial beroende på temperatur, kemisk exponering, slitage och elektrostatiska krav. Detta gör produktfamiljen mer anpassningsbar än en vakuumkudde av ett material.
4. Flera monteringskonfigurationer
Serien stöder anslutningsalternativ inklusive A3 yttre gängor och H5 eller B5 konfigurationer för olika dynstorlekar. Vertikala vakuuminloppsarrangemang är också tillgängliga via ZP2-T-konfigurationer.
5. Konduktiva alternativ för känsliga applikationer
Konduktiva NBR- och ledande silikongummialternativ kan väljas när kontroll av statisk elektricitet är viktigt. Detta är särskilt relevant för elektronik- och halvledartillverkningsmiljöer.
Vilka specifikationer bör köpare överväga?
Att välja en sugkopp bör börja med den faktiska arbetsstycket och maskinkonfigurationen snarare än att bara välja den minsta tillgängliga modellen. Följande specifikationer är viktiga vid utvärdering av ZP2-MU för ett automationsprojekt.
| Specifikation | Tillgängliga alternativ/information | Varför det spelar roll |
|---|---|---|
| Typ av kuddar | MU platt typ | Stöder kompakt och stabil kontakt med lämpliga ytor |
| Pads diameter | φ2, φ3,5, φ4, φ5, φ6, φ8, φ10, φ15 mm | Möjliggör matchning av dynan till små arbetsstyckesdimensioner |
| Material | NBR, Silikon, Urethane, FKM, Conductive NBR, Conductive Silicone | Tillåter anpassning till kraven på temperatur, kemikalier, slitage och statisk kontroll |
| Förbindelse | A3, H5, B5 beroende på modell | Stöder integration med olika pneumatiska layouter |
| Strukturera | Kort/låg profil | Användbar där installationshöjden är begränsad |
| Typiska arbetsstycken | Små och lätta komponenter | Lämplig för precision plock-and-place operationer |
Hur påverkar olika padmaterial prestanda?
Materialval är ett av de viktigaste besluten när man ska specificera en vakuumkudde. Olika material uppvisar olika nivåer av temperaturbeständighet, kemikaliebeständighet, nötningsbeständighet och lämplighet för speciella industriella miljöer.
| Material | Typiskt temperaturområde | Lämpliga applikationer |
|---|---|---|
| NBR | 0°C till 120°C | Allmänt industriarbete, metallplåtar, faner och wellpapp |
| Silikongummi | -30°C till 200°C | Halvledarhantering, tunna arbetsstycken och livsmedelsrelaterad utrustning |
| Uretangummi | 0°C till 60°C | Allmän hantering av wellpapp, järnplåt och faner |
| FKM | 0°C till 250°C | Kemikalierelaterade applikationer och krävande temperaturmiljöer |
| Konduktiv NBR | 0°C till 100°C | Halvledarapplikationer som kräver kontroll av statisk elektricitet |
| Ledande silikon | -10°C till 200°C | Halvledare och elektronikapplikationer med elektrostatiska problem |
Faktiskt materialval bör alltid baseras på hela arbetsmiljön, inklusive arbetsstyckets yta, temperatur, kemikalier, vakuumförhållanden och erforderlig livslängd.
Var kan ZP2-MU vakuumsugkoppar användas?
De små dimensionerna och materialflexibiliteten hos ZP2-MU gör serien särskilt relevant för precisionsautomation.
Elektronik och halvledartillverkning
Små elektroniska komponenter kräver noggrann hantering eftersom överdriven mekanisk kraft eller elektrostatisk urladdning kan skada känsliga produkter. Alternativ för ledande silikon och ledande NBR kan därför övervägas för applikationer där statisk kontroll är en del av utrustningens design.
Precisionsmontering
Automatiserade monteringssystem manipulerar ofta små plast-, metall- eller elektroniska delar. En kompakt sugkopp kan hjälpa ändverktyget att nå arbetsstycken utan att störa intilliggande komponenter.
Förpackningsautomation
Lätta förpackningskomponenter och små produkter kan överföras med vakuumgreppteknik. Flera små sugkoppar kan också arrangeras för att skapa ett anpassat greppmönster.
Hantering av mikrokomponenter
När arbetsstycken bara är några millimeter stora kan det hända att en stor sugdyna inte ger en effektiv kontaktyta. φ2–φ15 mm-serien av ZP2-MU erbjuder fler alternativ för att matcha grepppunkten till komponenten.
Hur ska ingenjörer välja rätt modell?
En systematisk urvalsprocess kan minska integrationsproblem och förbättra tillförlitligheten för vakuumgrepp.
- Mät den tillgängliga kontaktytan.Välj en dynas diameter som sitter säkert på den avsedda greppytan.
- Kontrollera installationsutrymmet.Kontrollera att den korta strukturen och den valda anslutningskonfigurationen passar griparen.
- Utvärdera arbetsstyckets material.Ytstruktur, styvhet, porositet och renhet kan påverka vakuumprestandan.
- Välj lämpligt gummimaterial.Tänk på temperatur, kemikalier, nötning och statisk elektricitet.
- Bekräfta vakuumanslutningen.Matcha A3, H5, B5 eller tillämplig adapterkonfiguration med det pneumatiska systemet.
- Testa hela monteringen.Verifiera adsorptionsstabilitet, cykeltid, positioneringsnoggrannhet och släppbeteende under faktiska driftsförhållanden.
Detta tillvägagångssätt är särskilt användbart för köpare som letar efter en kinesisk tillverkare eller leverantör som kan stödja anpassade krav på pneumatiska komponenter.
Vilka fördelar kan de ge automatiserade system?
För maskinbyggare är värdet av en kompakt vakuumkudde inte bara dess ringa storlek. Dess verkliga fördel kommer från hur den kompaktheten bidrar till det övergripande automationssystemet.
- Utrymmeseffektivitet:Kort konstruktion hjälper ingenjörer att arbeta inom begränsade installationsområden.
- Komponentkompatibilitet:Flera kuddstorlekar rymmer olika små arbetsstycken.
- Materialflexibilitet:Flera gummival stödjer olika industriella miljöer.
- Precisionsorienterad hantering:Små kontaktytor kan vara bättre lämpade för mikrokomponenter.
- Alternativ för statisk kontroll:Ledande material finns för elektronik- och halvledarapplikationer.
- Integrationsflexibilitet:Olika inlopps- och gängkonfigurationer kan förenkla utrustningsdesign.
- Konsistens i bulkproduktion:För automatiserade system som använder flera sugkoppar är dimensionell konsistens viktig för repeterbar greppprestanda.
Vanliga frågor om korta vakuumsugkoppar ZP2-MU
Vad betyder MU i ZP2-serien?
MU identifierar den platta, korta konfigurationen inom ZP2-serien. Den är designad för kompakt installation och precisionshantering av små och lätta arbetsstycken.
Vilka storlekar finns tillgängliga för ZP2-MU?
De tillgängliga dyndiametrarna inkluderar φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 och φ15 mm. Lämplig storlek bör väljas enligt arbetsstyckets mått och användbar kontaktyta.
Vilket material är lämpligt för halvledarapplikationer?
Silikongummi är listat för halvledarrelaterade applikationer, medan ledande NBR och ledande silikongummi är tillgängliga när statisk elektricitetskontroll krävs. Det slutliga urvalet bör ta hänsyn till den specifika processmiljön.
Kan ZP2-MU användas i begränsade installationsutrymmen?
Ja. Dess korta och lågprofilerade struktur är speciellt avsedd för applikationer där installationshöjden är begränsad.
Kan sugkopparna anpassas?
Valda konfigurationer kan anpassas. Köpare bör tillhandahålla information om arbetsstycket, nödvändig dyndiameter, material, monteringskonfiguration, vakuuminloppsriktning och driftsmiljö så att lämplig konfiguration kan utvärderas.
Varför överväga ZP2-MU för ditt nästa automationsprojekt?
Korta vakuumsugkoppar ZP2-MU kombinerar kompakt konstruktion, små kudddiametrar, flexibelt materialval och flera monteringsalternativ till en praktisk lösning för precisionsvakuumhantering. Från halvledar- och elektronikproduktion till precisionsmontering och förpackningsautomation kan serien hjälpa maskindesigners att hantera utmaningarna med små arbetsstycken och begränsade installationsutrymmen.
Om du skaffar kompakta vakuumsugkoppar för automatiserad utrustning, utvärderar olika dynmaterial eller utvecklar en skräddarsydd pneumatisk griplösning,Kommateckenkan hjälpa dig att identifiera en lämplig ZP2-MU-konfiguration enligt dina applikationskrav. För modellval, massinköp, skräddarsydda lösningar eller tekniska frågor,kontakta ossför att diskutera ditt projekt och hitta rätt vakuumsugkoppslösning för ditt automationssystem.
