Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).
Kub vakuum sugkoppar ZP2
Commaelec är en ledande fabrik som erbjuder högkvalitativa kubvakuumsugkoppar ZP2. Flexibel installation, olika storlekar, Sugkoppen kan levereras med en adapter eller en buffertfäste, Riktningen på vakuuminloppet är flexibel, inklusive vertikala och laterala riktningar. Det finns också tillbehör i helt rostfritt stål som är lämpliga för litiumbatteriindustrin.
Klicka och starta urvalet
》Återgå till produktinformation

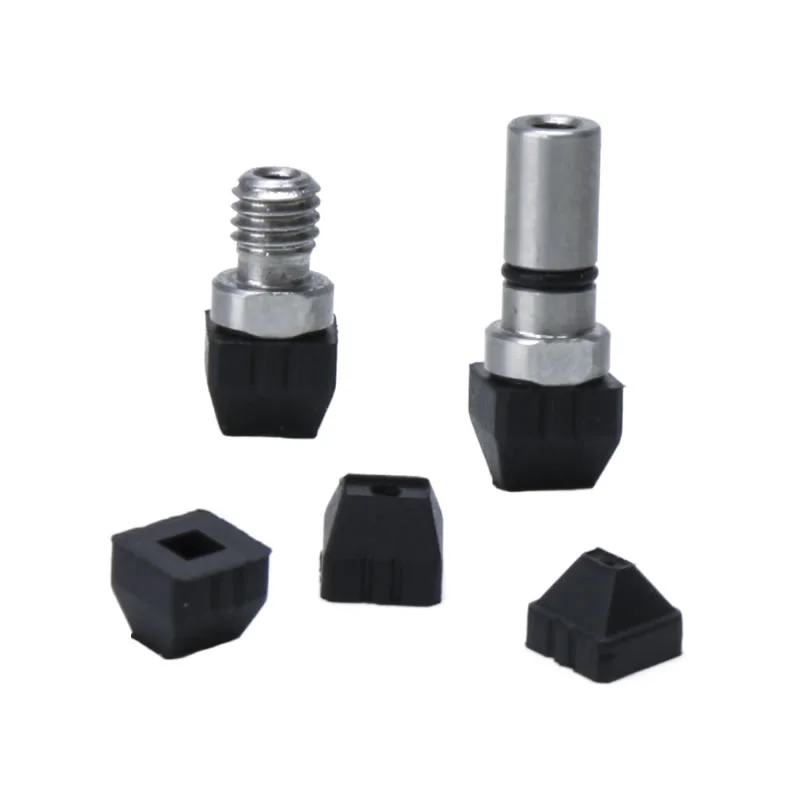

Kub vakuum sugkoppar ZP2
ZP2 Series Cube Vacuum Pad Unit
ZP2-T-serien med adapterkubvakuumdyna
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Cube Vacuum Suction Cups ZP2 är ultrakompakta kvadratiska vakuumkoppar konstruerade för mikro- och kvadratiska/rektangulära arbetsstycken. Med ultrakompakta dimensioner och precisionsgrepp är de idealiska för hantering av ömtåliga komponenter i automatiserade precisionsproduktionslinjer. Som kärnkomponenten för mikroelektronik och precisionshårdvara är dessa koppar extremt lätta, vilket effektivt minskar belastningen på robotsluteffektorer. De är särskilt lämpade för höghastighets- och högfrekvent hantering av små arbetsstycken.
Typiska tillämpningsscenarier:
1. Elektronisk tillverkning, inklusive chipmontage, mikromotstånd/kondensatorer och PCB-mikrolödda komponenter hantering.
2. Precisionshårdvara:automatiserad lastning och hantering av ultrakompakta komponenter inklusive mikroskruvar, fyrkantiga metallfjäderplattor och miniatyrlager.
3. Optiska enheter:Dammfritt grepp och placering av mikrolinser och fyrkantiga optiska glasglas, silikonmaterial kan undvika att lämna avtryck.
Nyckelaspekter av kubvakuumsugkoppar ZP2
Pad varianter
Platt typ:Idealisk för släta, styva ytor med stabilt sug
Platt med revben:Ger extra tätning på lätt strukturerade ytor
Typ av bälg:Anpassar sig till ojämna ytor och minskar påverkan vid kontakt
Flera padtyper möjliggör flexibelt val för olika industriella automationsbehov
Material
OBS:Kostnadseffektiv, slitstark för allmän hantering
Silikon:Högtemperaturbeständig och skonsam mot ömtåliga ytor
Polyuretan (PU):Hållbar för högcykeldrift
FKM / EPR:Kemikaliebeständig för specialiserade miljöer
Anpassade materialalternativ tillgängliga från Commaelec för att matcha specifika krav på arbetsstycket
FAQ
Vad är skillnaden mellan ZP och ZP2?
ZP-serien: Standard sugkoppar för allmänna applikationer med enklare struktur
ZP2-serien: Kulledsdesign med hög styvhet ger bättre anpassningsförmåga till ojämna eller lutande ytor
ZP2 ger starkare stabilitet, tyngre lasthantering och fler materialalternativ jämfört med ZP
Vilka är de vanligaste typerna av ZP2-kuddar?
Platt typ, Platt med ribbor och bälgtyp
Varje typ är optimerad för yttillstånd, arbetsstyckesstorlek och hanteringskrav
Commaelec tillhandahåller flera storlekar och konfigurationer för att säkerställa exakt applikation
Kommer ZP2-koppar med adaptrar?
Ja, Cube Vacuum Suction Cups ZP2 kan användas med adaptrar eller buffertfästen
Stöder både vertikala och laterala vakuuminloppsanslutningar
Underlättar flexibel integration i automatiserade system och robotarmar

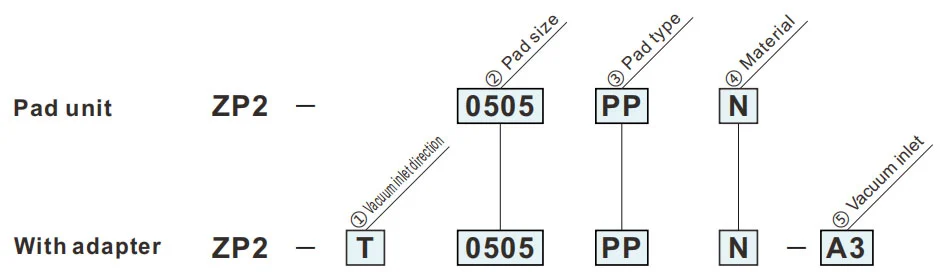

Hur man beställer

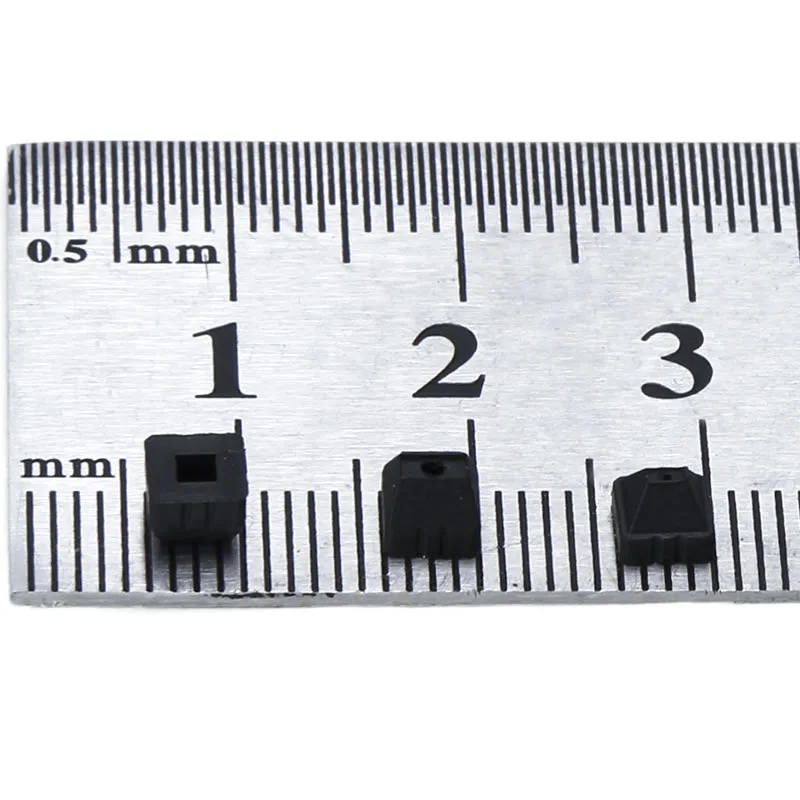

- Supersmå sugkuddar formade fyrkantiga.
- 5 typer av 0,5 x 0,5 till 2 x 2,8
- För små arbetsstycken som halvledarchips.
| ① Vakuuminloppsriktning | |
| T | Vertikal |
| ②Padstorlek | |
| 0505 | 0,5 x 0,5 mm |
| 0513 | 0,5 x 1,3 mm |
| 0816 | 0,8 x 1,6 mm |
| 1328 | 1,3 x 2,8 mm |
| 2028 | 2,0 x 2,8 mm |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Grön symbol är anpassade modeller.
| ⑤ Vakuuminlopp | |
| 03 | ø3 rakt |
| A3 | M3x0,5 (hane) |
| ③Budtyp | |
| PP | Typ av kub |
Mått (mm)
Grön symbol är anpassade modeller.
PP
Typ av kub
Adapter Monteringsmått
| Modell | A | B | C | D | øE | |||
|
② Vaddera Storlek |
③ Vaddera typ |
④ Vaddera Material |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Modell för referens: ZP2-0505PPN
ZP2-T
Vertikal
03
| Modell | Adapter | |||||
|
① Vakuum inlopp riktning |
② Vaddera Storlek |
③ Vaddera typ |
④ Vaddera Material |
⑤ Vakuum inlopp |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |

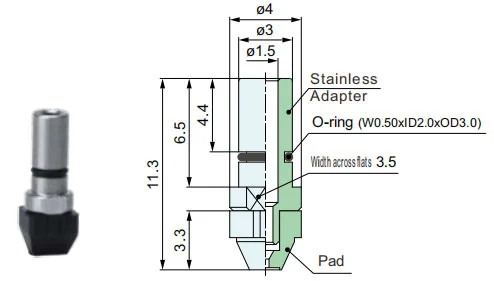

ZP2-T
Vertikal
A3
| Modell | Adapter | |||||
|
① Vakuum inlopp riktning |
② Vaddera Storlek |
③ Vaddera typ |
④ Vaddera Material |
⑤ Vakuum inlopp |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Läkemedelsförpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
