How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Kina Högkvalitativa munstycken vakuumsugkoppar ZP2 Leverantör

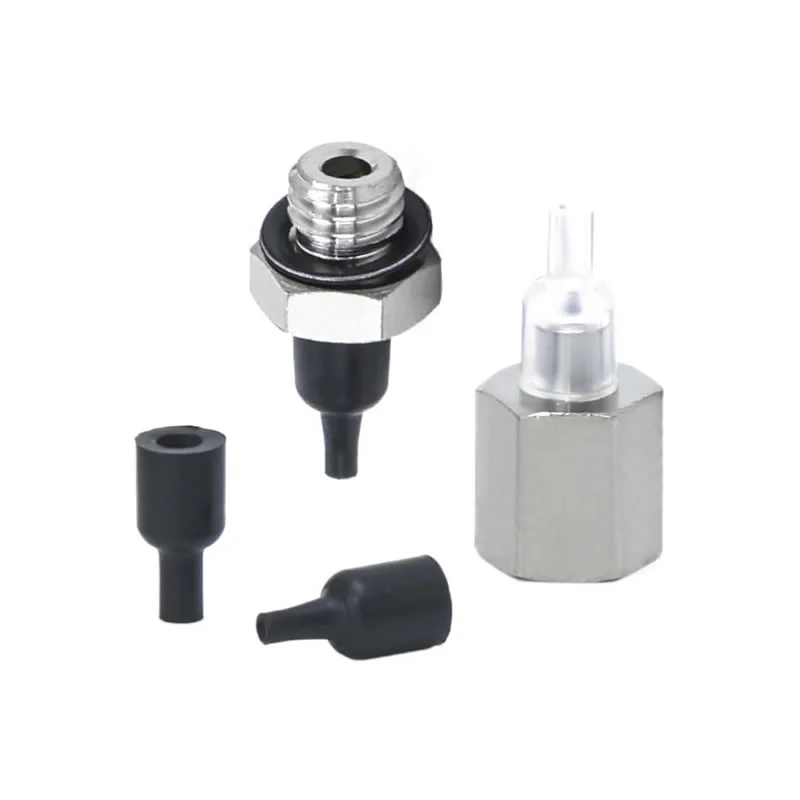

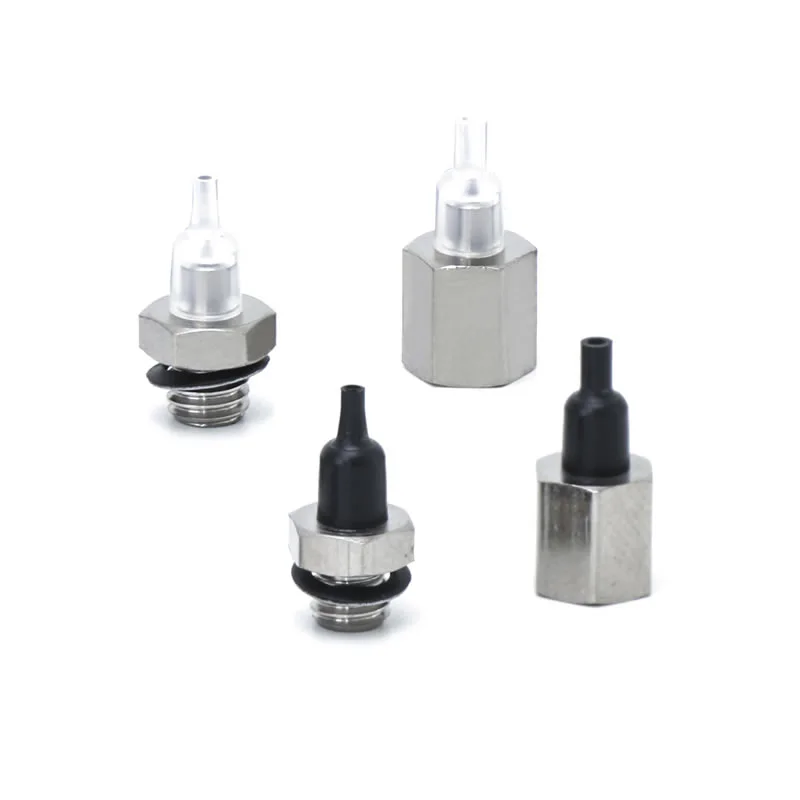

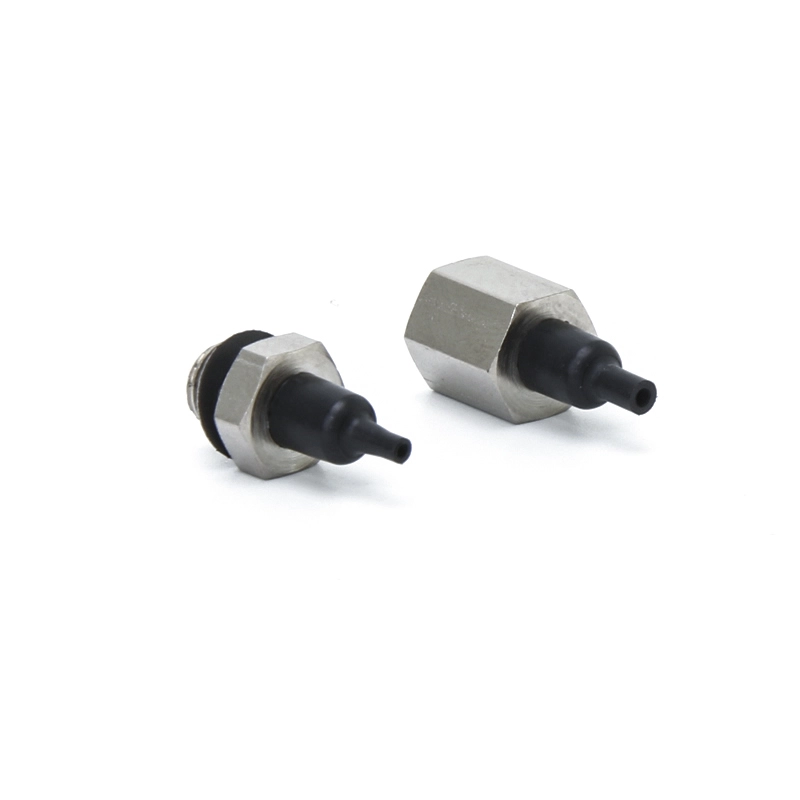

Munstycke vakuum sugkoppar ZP2

Som en ledande tillverkare i Kina erbjuder vår fabrik anpassade munstycken vakuumsugkoppar ZP2 för arbetsstycken i millimeterskala. Med ultrakompakta ø0,8 mm-ø1,1 mm diametrar och ett utrymmesbesparande integrerat munstycke, är denna leverantörsdirekta lösning idealisk för chips och mikrolinser. Vi lagerför antistatiska och helt rostfria delar för elektronik- och litiumbatteriindustrin.

FAQ

Vad används SMC ZP2 munstycksdynor till?

Munstyckesvakuumsugkoppar ZP2 används ofta i vakuumejektorsystem för snabba plock-och-place-operationer.
Integrerad med munstycken för att generera vakuum direkt vid koppen
Lämplig för höghastighetsautomation och robothantering
Används ofta för smådelar, förpackningsmaterial och lättviktskomponenter
Commaelec tillhandahåller koppar av stabil kvalitet som är kompatibla med liknande systemdesigner, vilket säkerställer pålitlig prestanda i kontinuerlig produktion.

Hur väljer man rätt sugkoppsdesign?

Urval bör baseras på faktiska arbetsförhållanden:
Arbetsstyckets yta: slät → plan typ; ojämn → bälgtyp
Vikt och storlek: tyngre delar kräver större diametrar
Miljö: hög temperatur eller kemikalier → välj silikon eller FKM
Cykelhastighet: höghastighetslinjer drar nytta av lätta, lyhörda design
Commaelec stöder skräddarsydda lösningar som hjälper till att matcha material, storlekar och strukturer till specifika applikationer.

Vilka är de viktigaste typerna av pads i ZP2-serien?

Platt typ: maximal kontaktyta för släta ytor
Platt med ribbor: bättre tätning på lite grova ytor
Bälgtyp: anpassar sig till ojämna ytor och ger dämpning

I. Kärnstyrkor

Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).

II. Utvinning av applikationer efter industri

A. Medicin och medicinsk industri

A.1：Core requirements:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering

A.2 Nyckelscenarier:

1. Läkemedelsförpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)

2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)

3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)

B. Elektronik- och halvledarindustrin

B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet

B.2 Nyckelscenarier:

1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)

2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)

3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)

C. Bil- och bildelarindustri

C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri

C.2 Nyckelscenarier:

4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)

5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)

6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)

D. Livsmedels- och förpackningsindustrin

D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt

D.2 Nyckelscenarier:

1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)

2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)

E. Logistik- och lagerindustri

E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall

E.2 Nyckelscenarier:

1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)

2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)

F. Ny energi och specialindustrier

F.1 Ny energi (litiumbatteri/pv):

1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)

F.2 Tryck och papper

1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)

III. Sammanfattning av kärnanpassningslogik

Arbetsstyckets egenskaper	Pipettanpassningsprogram	Motsvarande branschscenarier
Tunn / Bräcklig / Precision	Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke	Elektroniska halvledare, läkemedel
Tunga föremål / Stor storlek	Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar	Bilar, logistikpaneler
Hälsa/Förebyggande av föroreningar	Mat/medicinskt silikon, lätt att rengöra struktur	Medicin, mat
Mjuka/oregelbundna ytor	Svampmaterial, deformerbar sugkopp	Bilinredning, mat
Antistatiska krav	Antistatisk silikon, jonvindstödd	elektronisk halvledare

②Paddiameter (mm)
08	ø0,8
11	ø1.1

④ Material
N	NBR
S	Silikongummi
U	Uretangummi
F	FKM
GN	Konduktiv NBR
GS	Ledande silikongummi

⑤ Vakuuminlopp
A4	Hontråd	M4 x0,7 M5 x0,8
A5
B4	Hantråd	M4 x0,7
B5		M5 x0,8

Modell				øC	øD
	② Vaddera dia.	③ Vaddera typ	④ Vaddera Material
ZP2	08	EN	N S U F GN GS	1.6	0.8
	11			2	1.1

Modell						A	B	øC	øD	E	Adapter
	① Vakuum inloppsriktning	② Vaddera dia.	③ Vaddera typ	④ Vaddera Material	⑤ Vakuum inlopp
ZP2	T	08	EN	N S U F GN GS	A4	12.2	9.5	1.6	0.8	M4 x0,7	ZP2A-AN-A4
		11						2	1.1
		08			A5	14.5	11	1.6	0.8	M5 x0,8	ZP2A-AN-A5
		11						2	1.1

Munstycke vakuum sugkoppar ZP2

Munstycke vakuum sugkoppar ZP2

ZP2-seriens munstyckesvakuumdynaenhet

ZP2-T-serien med adaptermunstycke vakuumdyna

Typiska tillämpningar inkluderar

FAQ

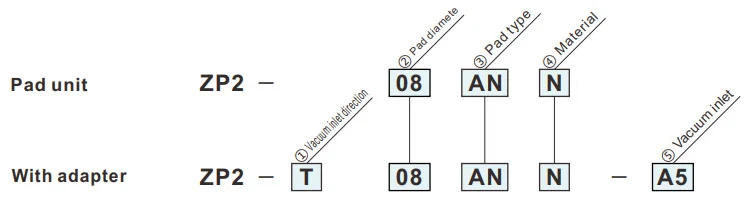

Hur man beställer

Mått (mm)

Kuddmaterial och egenskaper

Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden

① Vakuuminloppsriktning
T	Vertikal

③Budtyp
EN	Munstycke
