Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).

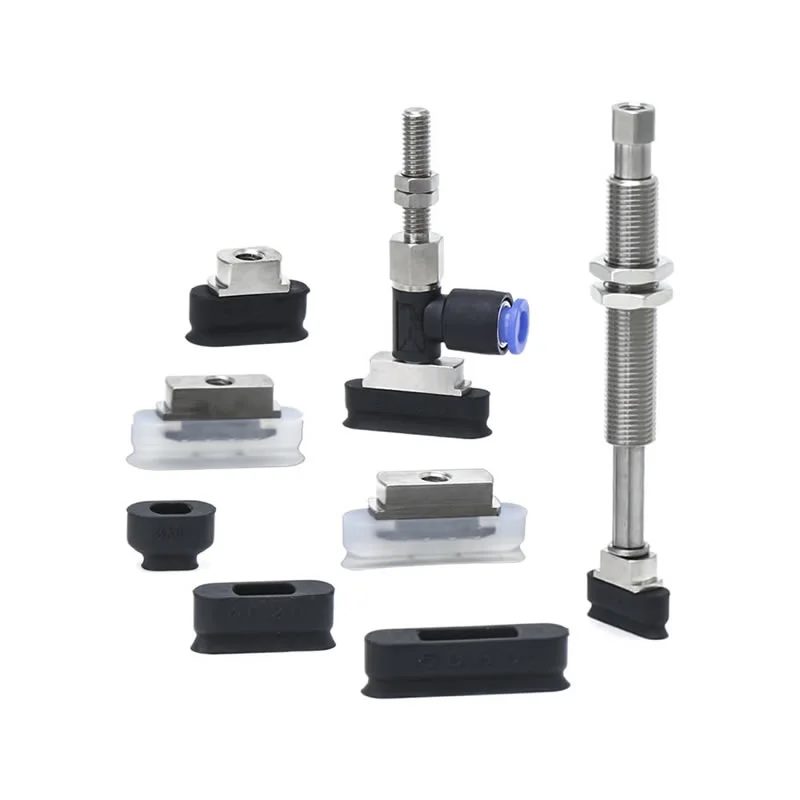

Ovala vakuumsugkoppar ZP2
Som en ledande tillverkare i Kina erbjuder vår fabrik anpassade ovala vakuumsugkoppar ZP2 för smala arbetsstycken i trånga utrymmen. Tillgänglig i 12 specifikationer (t.ex. 3,5×7 till 8×30 mm), denna leverantörsdirekta lösning säkerställer enhetligt tryck och greppstabilitet. Med valfria 6-50 mm buffertar och antistatiska material är den idealisk för PCB, batteri och höghastighetsförpackningslinjer.
Klicka och starta urvalet
》Återgå till produktinformation
Ovala vakuumsugkoppar ZP2

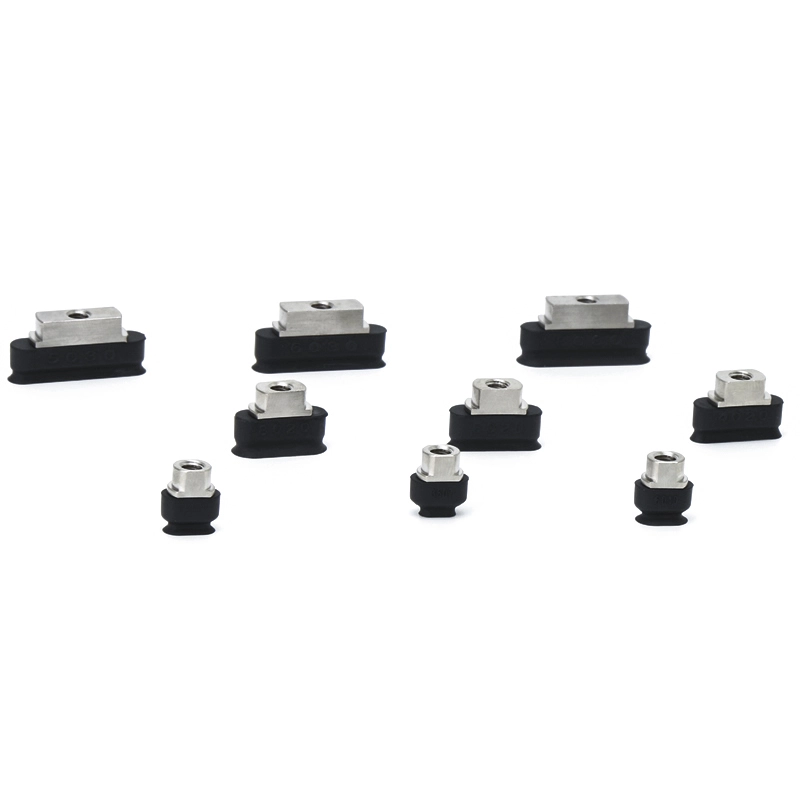

ZP2 Series Oval Vacuum Pad Unit
ZP2-T-serien med adapter Oval vakuumkudde

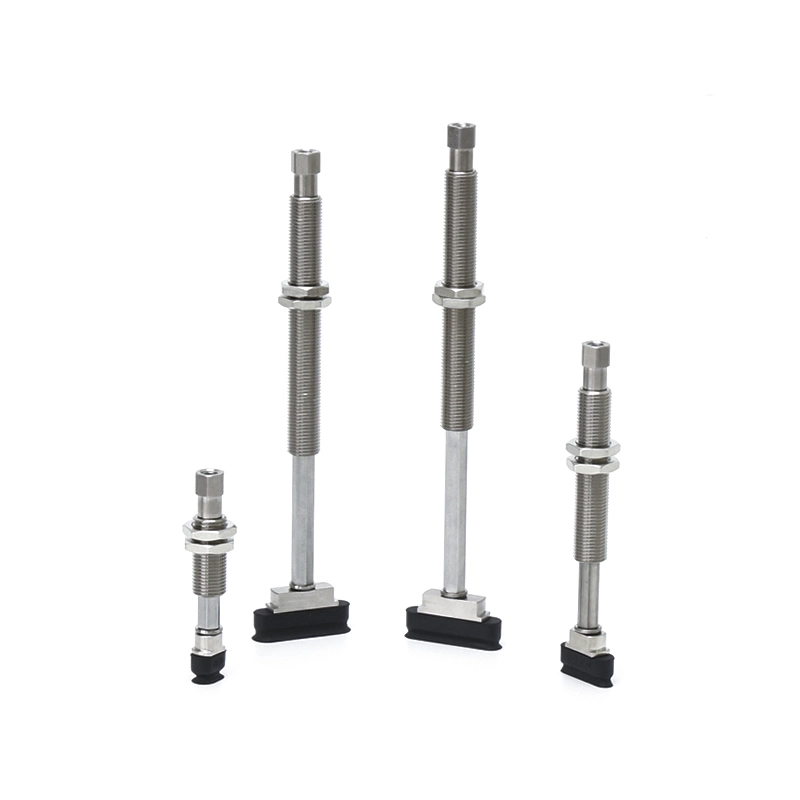

ZP2-T-serien med Oval buffertvakuumdyna

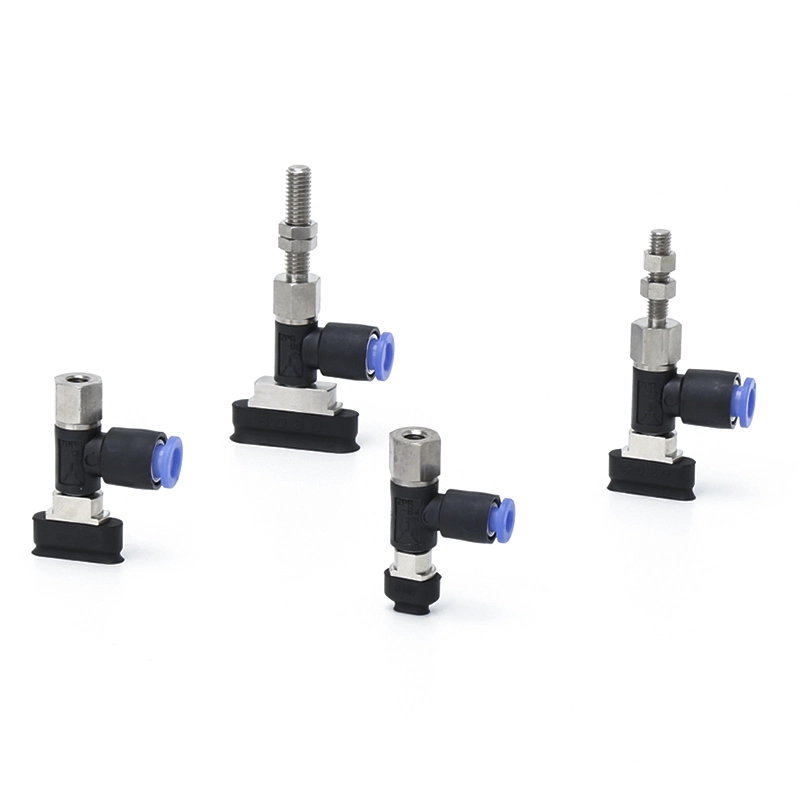

ZP2-R-serien med adapter Oval vakuumkudde

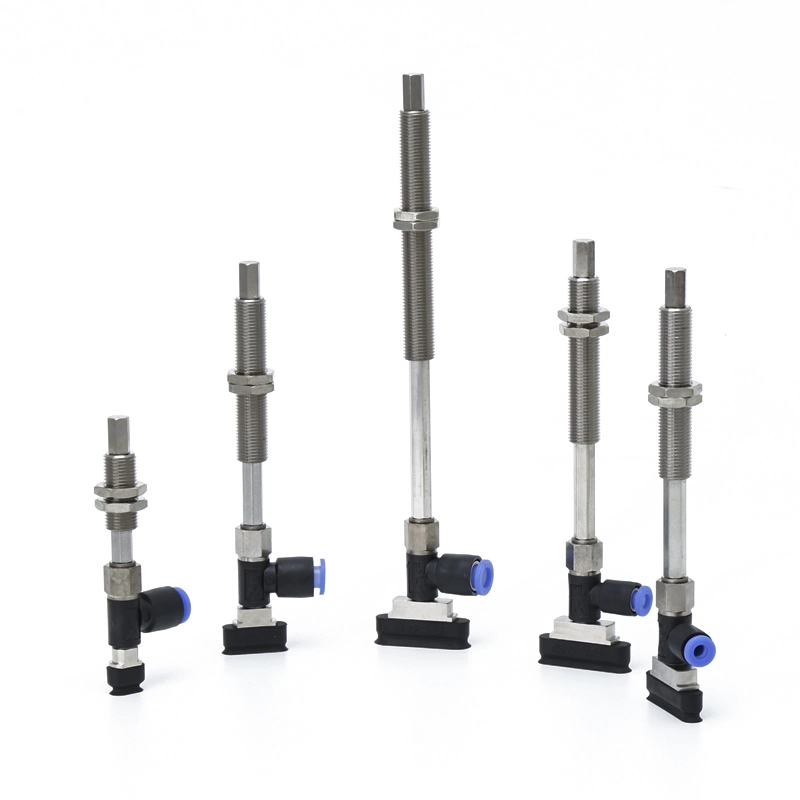

ZP2-R-serien med Oval buffertvakuumdyna
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Som en ledande tillverkare i Kina tillhandahåller vår fabrik skräddarsydda ovala vakuumsugkoppar ZP2-lösningar skräddarsydda för de rigorösa kraven från elektronik- och fordonssektorn. Oavsett om du är en leverantör av stora volymer eller en slutanvändare, levererar vår ZP2 ovala serie den tillförlitlighet som krävs för precisionshantering.
Viktiga tekniska egenskaper och specifikationer
1. Omfattande utbud av specifikationer
För att säkerställa en perfekt passform för varje smalt arbetsstycke erbjuder vi 12 standardspecifikationer för de ovala vakuumsugkopparna ZP2:
Kompakta storlekar:3,5×7, 4×10, 5×10, 6×10 mm.
Medellängder:4×20, 5×20, 6×20, 8×20 mm.
Utökad räckvidd:4×30, 5×30, 6×30, 8×30 mm.
2. Branschspecifik materialexcellens
Vi använder högkvalitativa material för att matcha din arbetsmiljö:
Högkvalitativ silikon och NBR:För allmänt bruk och högtemperaturuppgifter.
Antistatiska (ESD) material:Viktigt för PCB och halvledarhantering.
Tillbehör helt i rostfritt stål:Specialiserade konfigurationer optimerade för litiumbatteriindustrin.
Kärnfördelar och höjdpunkter
Optimerad för trånga utrymmen:Den smala profilen hos de ovala vakuumsugkopparna ZP2 möjliggör plockning med hög densitet på trånga PCB eller smala förpackningsprofiler där cirkulära koppar helt enkelt inte passar.
Förbättrad greppstabilitet:Det långsträckta sugområdet ger ett större "fotavtryck" på smala föremål som rör eller tätningslister, vilket avsevärt minskar risken för att arbetsstycket lutar eller glider.
Flexibel installation:Stöder både vertikala och laterala vakuuminlopp. Varje kopp kan paras ihop med en adapter eller ett buffertfäste (6 mm–50 mm slaglängd) för att mildra påverkan på ömtåliga ytor.
Fabriksdirekt leverans:Vår Kina-baserade fabrik har en stor volym av produkter i lager, vilket säkerställer korta ledtider och konkurrenskraftiga priser för global upphandling.
Typiska tillämpningsscenarier
Elektronik och halvledare:PCB-montering, flexibel kretskorttillverkning och batterielektrodpositionering.
Bildelar:Ovala vakuumsugkoppar ZP2 används ofta för hantering och montering av tätningslister, långsträckta trimstycken och plastprofiler.
Förpackning och logistik:Höghastighetsmärkning, kartongförsegling och sortering av långsträckta förpackningar.

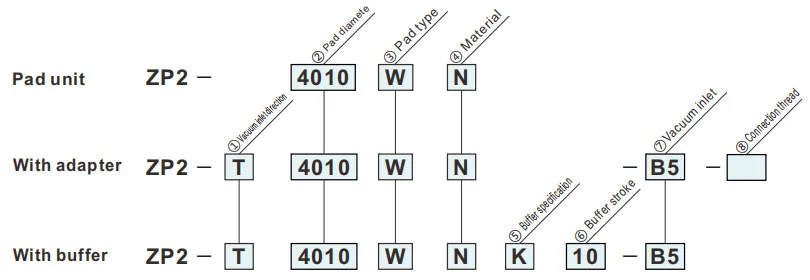

Hur man beställer
- För arbetsstycken med begränsningar på adsorptionsytan.
| ① Vakuuminloppsriktning | ⑦ Vakuuminlopp | ⑧ Anslutningsgänga | ||
| T | Vertikal |
|
B5 |
— |
|
B50406 |
— | ||
| R | Lateral |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Padstorlek | |
| 3507 | 3,5 x 7 |
| 4010 | 4 x 10 |
| 5010 | 5 x 10 |
| 6010 | 6 x 10 |
| 4020 | 4 x 20 |
| 5020 | 5 x 20 |
| 6020 | 6 x 20 |
| 8020 | 8 x 20 |
| 4030 | 4 x 30 |
| 5030 | 5 x 30 |
| 6030 | 6 x 30 |
| 8030 | 8 x 30 |
| ③Budtyp | |
| W | Oval |
| ⑦ Vakuuminlopp | |
| B5 | M5x0,8 (hona) |
| 04 | ø4One-touchfitting |
| 06 | ø6One-touchfitting |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Grön symbol är anpassade modeller.
| ⑤ Buffertspecifikation | |
| K | Ej roterande |
| ⑥ Buffertslag | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑧ Anslutningsgänga | |
| A5 | M5x0,8 (hane) |
| B5 | M5x0,8 (hona) |
Mått (mm)
Grön symbol är anpassade modeller.
PP
Typ av kub
| Modell | A | B | C | D | øE | Y | |||
|
② Vaddera Storlek |
③ Vaddera typ |
④ Vaddera Material |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2,5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2,5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2,5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Modell för referens: ZP2-4030WS
Adapter Monteringsmått
Tillämplig pad: 3507W/4010W/5010W/6010W
Tillämplig pad: 4020W/5020W/6020W/8020W
Tillämplig pad: 4030W/5030W/6030W/8030W
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Läkemedelsförpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
