Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).
Korta vakuumsugkoppar ZP2-MU

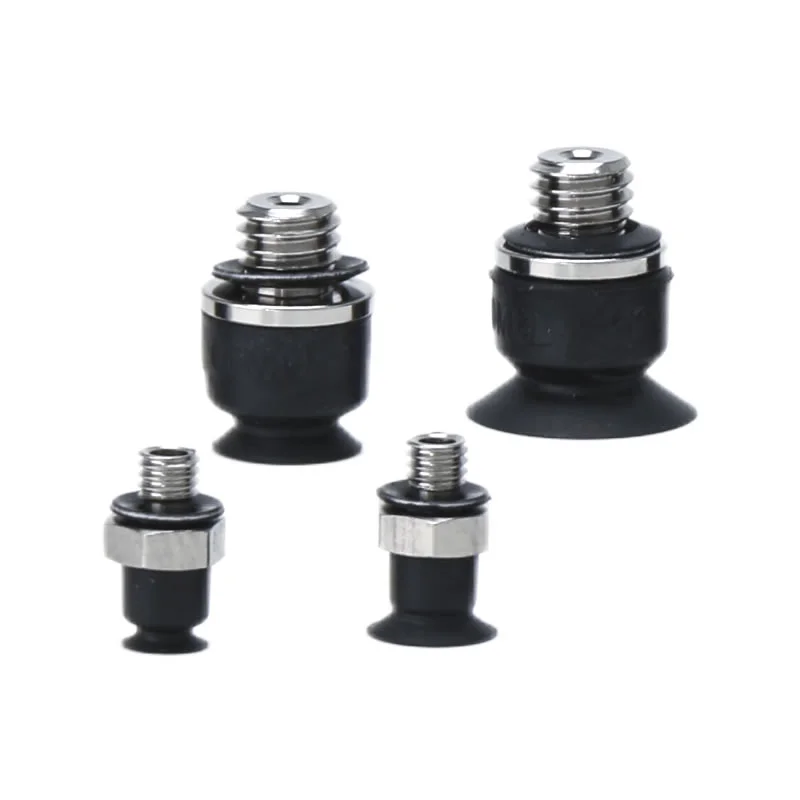

Som en ledande tillverkare i Kina erbjuder vår fabrik anpassade vakuumsugkoppar av kort typ ZP2-MU (ø2-15 mm). Med en låg profil för trånga utrymmen och antistatisk silikon. Genom att använda importerat silikon, NBR och antistatiska material, kombinerat med komponenter i helt rostfritt stål, är denna produkt lämplig för användning i litiumbatteri- och halvledarindustrin.
Klicka och starta urvalet
》Återgå till produktinformation
Korta vakuumsugkoppar ZP2-EU
ZP2 Series Short-type Vacuum Pad Unit
ZP2-T-serien med adapter Kort-typ vakuumkudde
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs

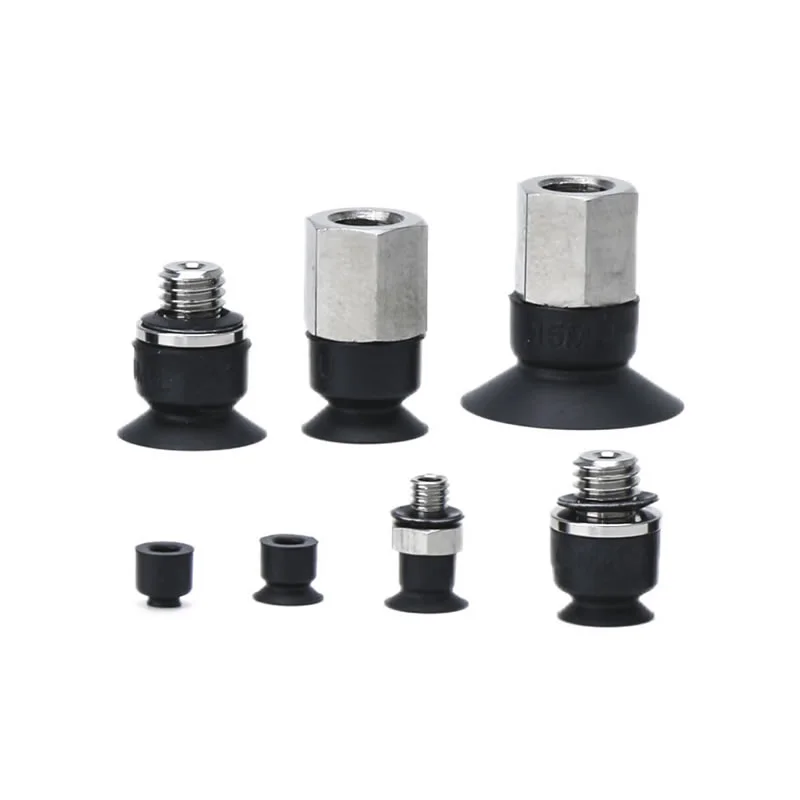

Korta vakuumsugkoppar ZP2-MU är designade med en kompakt struktur och ger stabil, pålitlig adsorption.
Produktegenskaper:
Denna lågprofilssugkopp är idealisk för installationer med begränsat utrymme. Dess plana kontaktyta säkerställer nära passning till arbetsstycket, vilket ger ett jämnt sug samtidigt som deformationen minimeras – vilket gör den väl lämpad för precisionshanteringsuppgifter. Utvalda modeller erbjuder antistatiska egenskaper som uppfyller kraven i känsliga miljöer som elektroniktillverkning.
Specifikationer:
Finns i ett brett utbud av små diametrar, inklusive φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 och φ15, lämpliga för hantering av små och lätta komponenter.
Material:
Alternativen inkluderar NBR (nitrilgummi), importerat silikon och antistatisk silikon, vilket möjliggör flexibelt val baserat på temperatur, slitstyrka och behov av elektrostatiskt skydd.
Anslutningsalternativ:
De korta vakuumsugkopparna ZP2-MU stöder flera monteringskonfigurationer, inklusive yttre gängor (A3) och invändiga gängor (B5), vilket säkerställer enkel integrering i ett brett utbud av utrustningssystem.
FAQ
Vad är "MU"-typen i ZP2?
"MU"-typen hänvisar till en mini, ultrakompakt (mikro) design inom ZP2-serien.
Mycket små diametrar (φ2–φ15) för precisionshantering
Lågprofilstruktur för trånga installationsutrymmen
Optimerad för lätta, små arbetsstycken
Commaelec tillverkar korta vakuumsugkoppar ZP2-MU med stabil dimensionsnoggrannhet, vilket säkerställer konsekvent prestanda i system med hög precision.
Vilka är de viktigaste fördelarna med ZP2-MU?
Kompakt storlek: idealisk för täta layouter och begränsat utrymme
Stabil adsorption: platt design säkerställer tillförlitlig tätning på små delar
Precisionshantering: minimerar deformation under plockning och plats
Materialflexibilitet: NBR, silikon och antistatiska alternativ tillgängliga
Hög konsistens: Commaelecs kontrollerade produktion säkerställer enhetlig kvalitet vid bulkanvändning
Vilka är applikationerna?
Elektronikindustrin: chips, små komponenter, PCB-hantering (antistatiska alternativ tillgängliga)
Precisionsmonteringslinjer: små plast- eller metalldelar
Förpackningsautomation: lätta föremål och snabba cykler
Mikrokomponenthantering: där utrymme och noggrannhet är avgörande

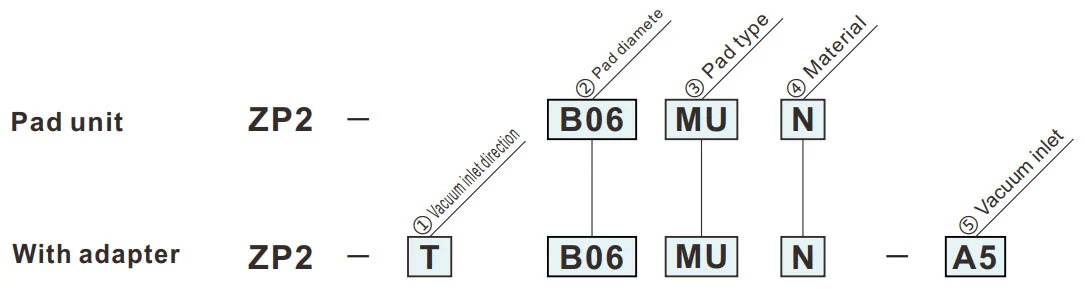

Hur man beställer
- Platsbesparande i höjdled.
| ① Vakuuminloppsriktning | |
| T | Vertikal |
| ③Budtyp | |
| MU | Platt typ |
|
⑤ Vakuuminlopp
② Dyndiameter (mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3,5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0,5 (hane) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0,8 (hane) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0,8 (hona) | — | — | — | — | ● | ● | ● | ● |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Grön symbol är anpassade modeller.

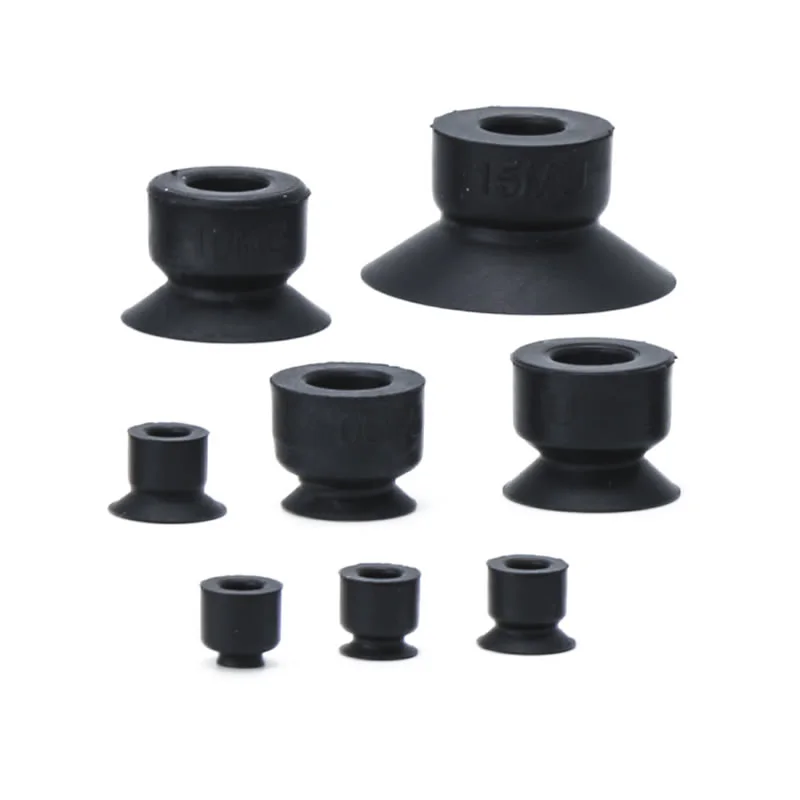

Mått (mm)
Grön symbol är anpassade modeller.
MU
Platt typ
| Modell | øA | øB | øC | D | øE | av | øG | H | Y | |||
|
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Materia |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Modell för referens: ZP2-B035MUN

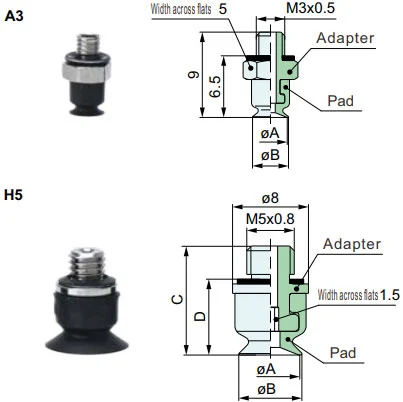

Adapter Monteringsmått
Tillämplig pad: B02MU/B035MU/B04MU/B05MU
Tillämplig pad: B06MU/B08MU/B10MU/B15MU
ZP2-T
Vertikal
A3,H5
| Modell | øA | øB | C | D | Adapter | |||||
|
① Vakuum inlopp riktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑤ Vakuum inlopp |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Modell för referens: ZP2-TB10MUGS-H5

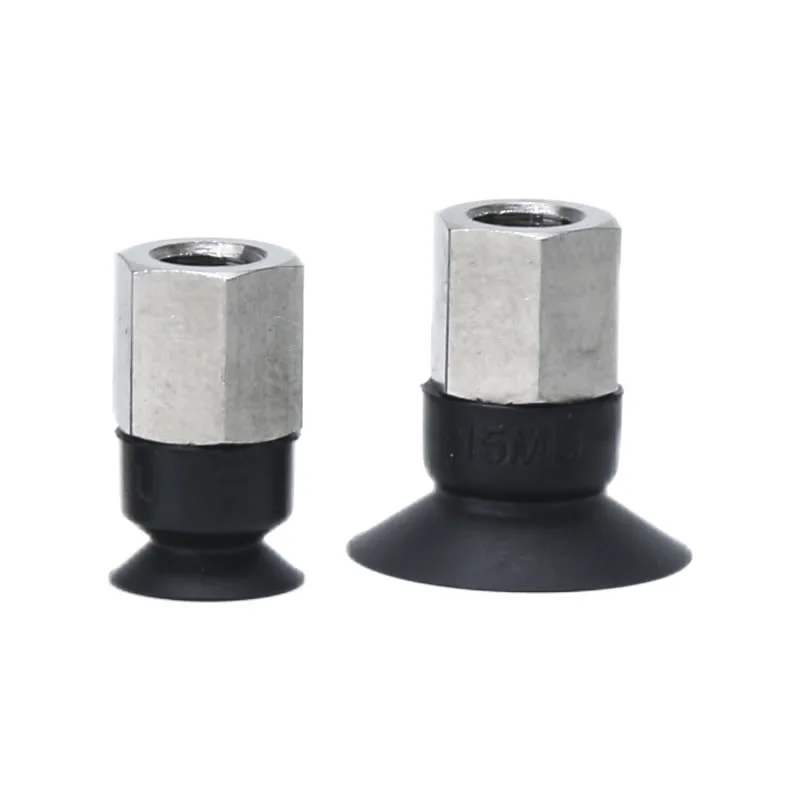

ZP2-T
Vertikal
B5
| Modell | øA | øB | C | D | Adapter | |||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑤ Vakuum inlopp |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Modell för referens: ZP2-TB10MUGS-B5
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Läkemedelsförpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
