Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).
Vakuumsugkoppar med hög styvhet ZP2
Som en ledande tillverkare i Kina erbjuder vår fabrik anpassade vakuumsugkoppar med hög styvhet ZP2 (Ø150-250 mm) för tunga uppgifter. Med en svängdesign för lutande ytor och NBR/silikon/antistatiska alternativ säkerställer detta leverantörsdirekta verktyg stabil adsorption och stötdämpning.
Klicka och starta urvalet
》Återgå till produktinformation

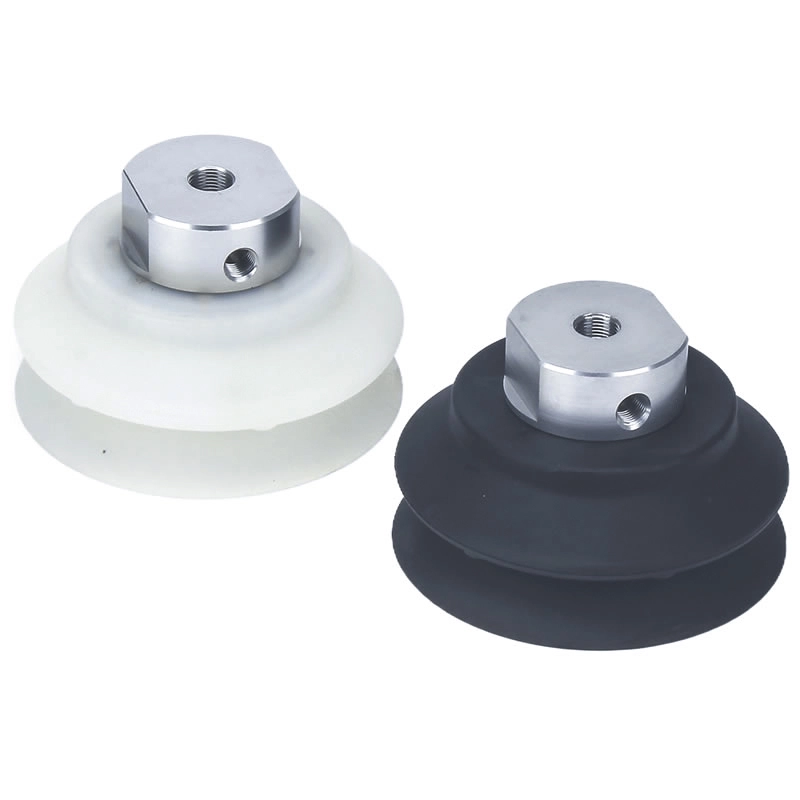

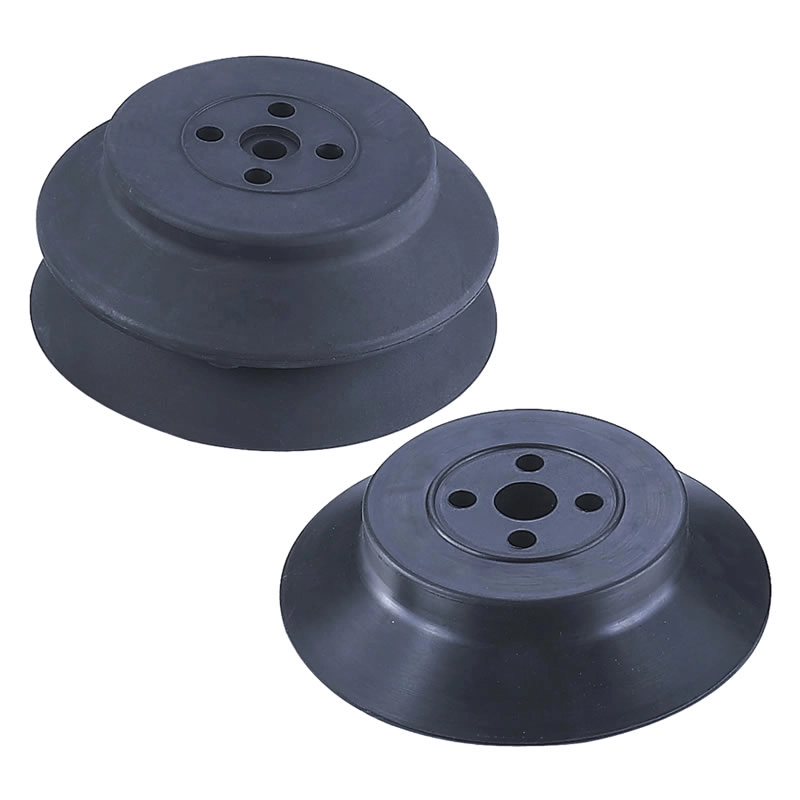

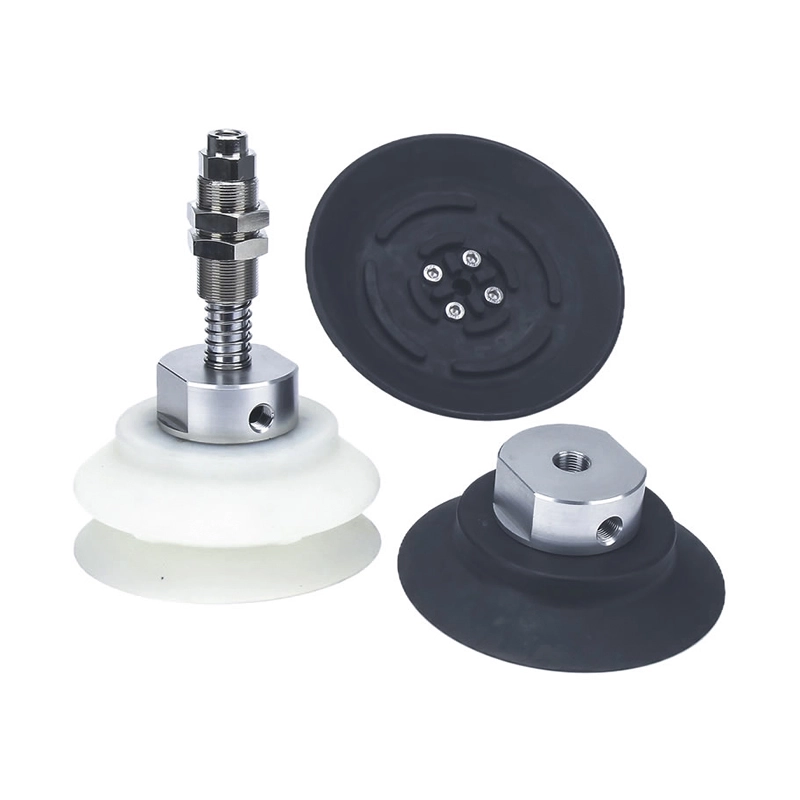

Vakuumsugkoppar med hög styvhet ZP2
ZP2 Series Heavy-duty Pad Unit

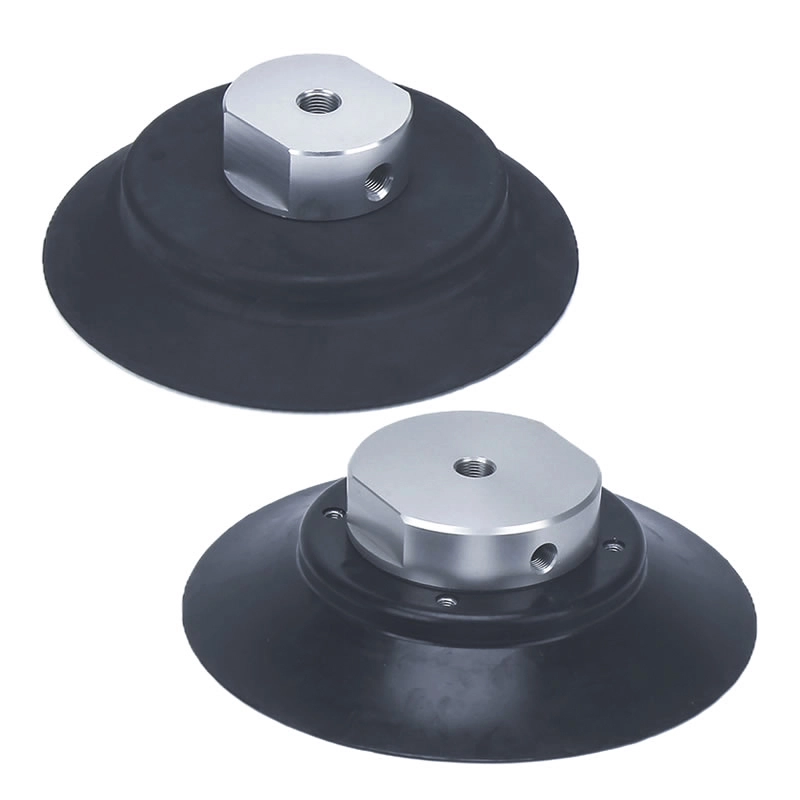

ZP2-T-serien Kraftig med adaptervakuumkuddar

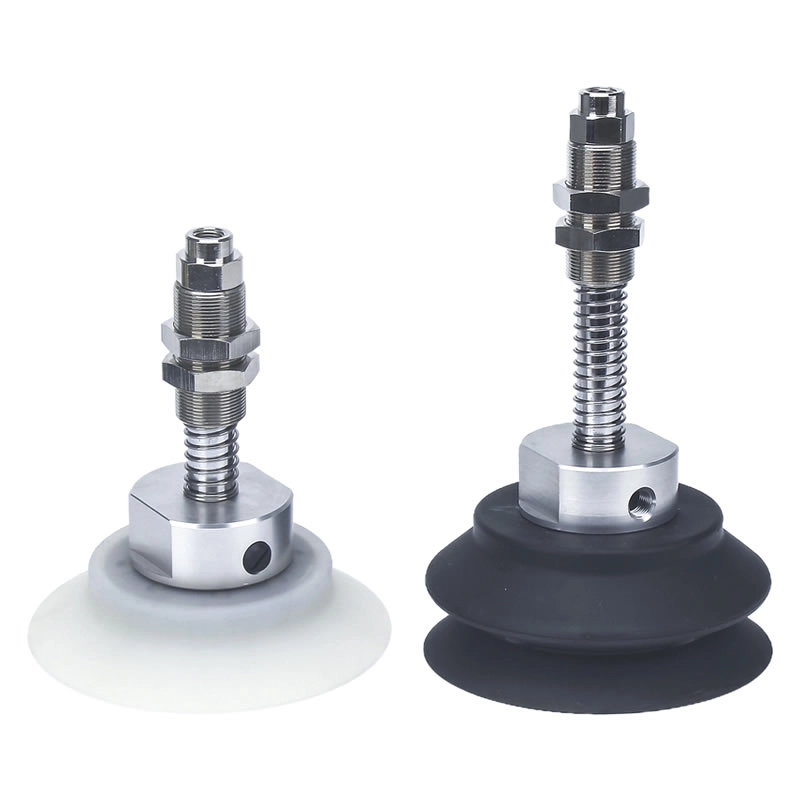

ZP2-T-serien Heavy-duty med buffertvakuumkuddar
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Handla skräddarsydda vakuumsugkoppar med hög styvhet ZP2 från Zhejiang Comma Electric Co., Ltd., som är en av tillverkarna och leverantörerna i Kina. ZPT Heavy-duty Vacuum Cup är ett specialiserat verktyg för hantering av tunga arbetsstycken. Tillgänglig i flera diametrar (φ150, φ200, φ250), den har olika material inklusive NBR, silikongummi, polyuretangummi, fluorgummi och EPR. Varje material erbjuder distinkta egenskaper som hårdhet, driftstemperaturområde och kemikaliebeständighet, vilket möjliggör skräddarsytt urval baserat på specifika arbetsmiljöer och krav på arbetsstycket. Tillgänglig i både dämpade och icke-dämpade versioner, dämpar den dämpade designen effektivt stötkrafter vid kontakt med arbetsstycket, vilket gör den idealisk för ömtåliga ytor. Vakuumutloppet är orienterat vertikalt, med monteringsalternativ tillgängliga via utvändiga eller invändiga gängor.
FAQ
Vilka storlekar finns tillgängliga?
Commaelec vakuumsugkoppar med hög styvhet ZP2 finns i standarddiametrar: φ40, φ50, φ63, φ80, φ100 och φ125.
Mindre storlekar: lämplig för lättare eller precisionsdetaljer
Större storlekar: ger starkare sug för tung hantering
Commaelec factory keeps regular stock and also supports customized sizes for specific projects.
När ska de bytas ut?
Byte rekommenderas när:
Läppen visar slitage, sprickor eller deformation
Sugkraften blir instabil eller minskar
Frekvent luftläckage uppstår under drift
Inom högcykelautomation är regelbunden inspektion viktig. Commaelec använder högkvalitativa material (NBR, silikon, PU, etc.) för att förlänga livslängden, men ett snabbt byte garanterar säkerhet och effektivitet.
Fungerar de med buffertar?
Ja. High Rigidity Vacuum Suction Cups ZP2 can be equipped with buffering (cushioned) mounts.
Minskar slag vid kontakt med arbetsstycket
Skyddar ömtåliga ytor som glas eller belagda material
Förbättrar positioneringsnoggrannheten i automatiserade system
Commaelec tillhandahåller kompatibla buffertfästen och adaptrar för flexibel integration.
Vilka är typiska applikationer?
Dessa sugkoppar används ofta i:
Robotarmar och automatiserade produktionslinjer
Hantering av plåtar, glaspaneler och tunga komponenter
Ojämna eller lätt lutande ytor där stabilt grepp krävs
Litiumbatteri- och elektronikindustrin (med tillbehör i rostfritt stål)

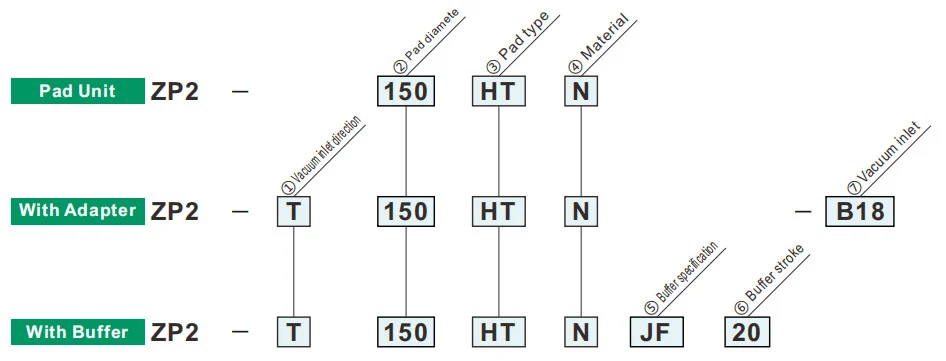

Hur man beställer
| ① Vakuuminloppsriktning | |
| T | Vertikal |
| ②Paddiameter ③Padtyp (mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Tunn platt med ribb | ● | ● | ● | |
| HB | Typ bälg | ● | - | - | |
| ⑦ Vakuuminlopp | B16 | M16 x1,5 | ● | ● | - |
| B18 | M18 x1,5 | ● | ● | ● | |
| ⑤ Buffertspecifikation | |
| JF | Roterande (stål, med bussning) |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| ⑥ Buffertslag | |
| 20 | 20 mm |
| 50 | 50 mm |
| Buffertslag (mm) | Fjäderreaktiv kraft[N] | |
| Vid 0 slag | Med fullt slag | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |

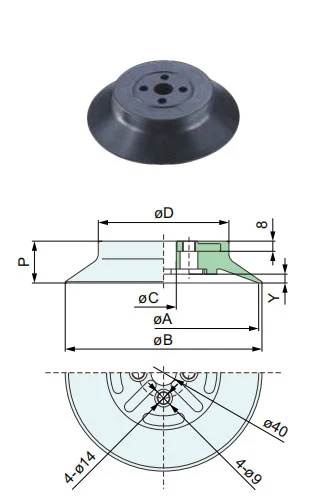

Mått (mm)
HT
Tunn platt med revbenstyp
150 200
| øA | øB | øC | øD | P | Y | ||||
| Modell | ②Pad dia. | ③Budtyp | ④Padmaterial | ||||||
| ZP2 | 150 | HT | NS | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Modell för referens: ZP2-150HTN

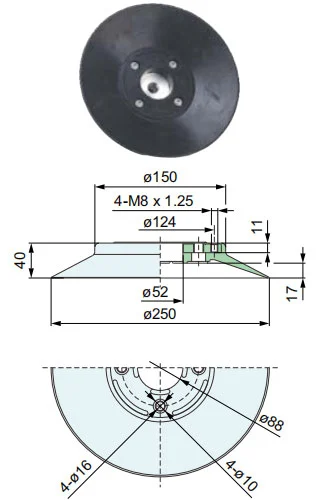

HT
Tunn platt med revbenstyp
250
| Modell | ②Pad dia. | ③Budtyp | ④Padmaterial |
| ZP2 | 250 | HT | NS |
Modell för referens: ZP2-250HTS
HT
Tunn platt med revbenstyp
150 200
| Modell | ②Pad dia. | ③Budtyp | ④Padmaterial |
| ZP2 | 150 | HB | NS |
Modell för referens: ZP2-150HBS
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Läkemedelsförpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
