Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).
Korta vakuumsugkoppar ZP2-EU
Som en ledande tillverkare i Kina erbjuder vår fabrik de skräddarsydda korta vakuumsugkopparna ZP2-EU (diameter ø2–15 mm). Denna serie har en ultratunn, platt profil och är speciellt designad för användning i trånga utrymmen. Genom att använda högkvalitativt antistatiskt silikonmaterial, levererar Commaelec en professionell lösning som säkerställer stabil, skrynkelfri sugprestanda. Vi har ett färdigt lager av A5/H5 gängspecifikationer och beslag i rostfritt stål, vilket gör denna serie till ett idealiskt val för applikationer inom elektroniktillverkning och produktionslinjer för litiumjonbatterier.
Klicka och starta urvalet
》Återgå till produktinformation

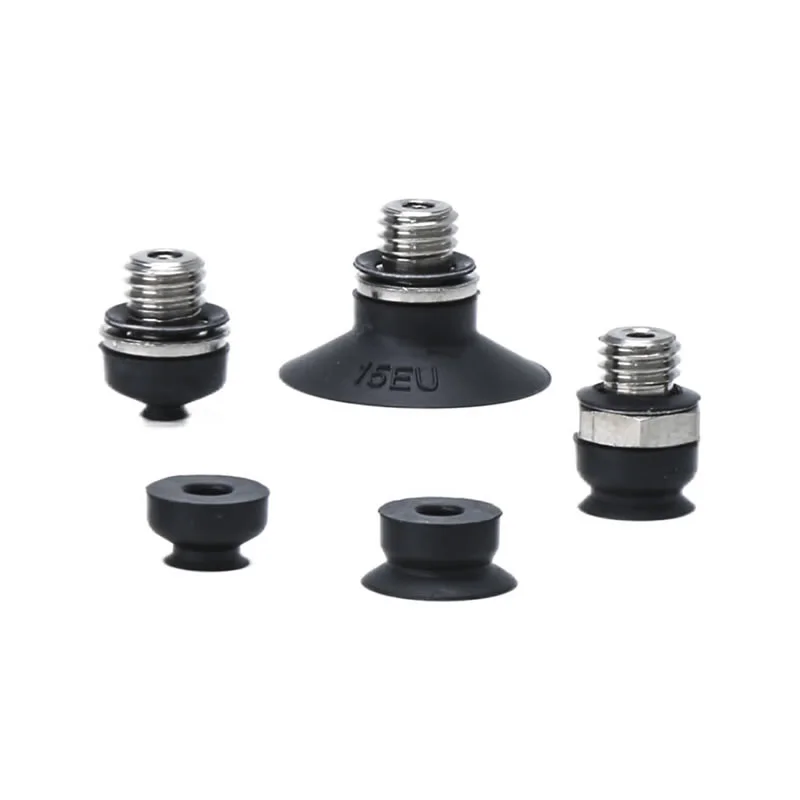

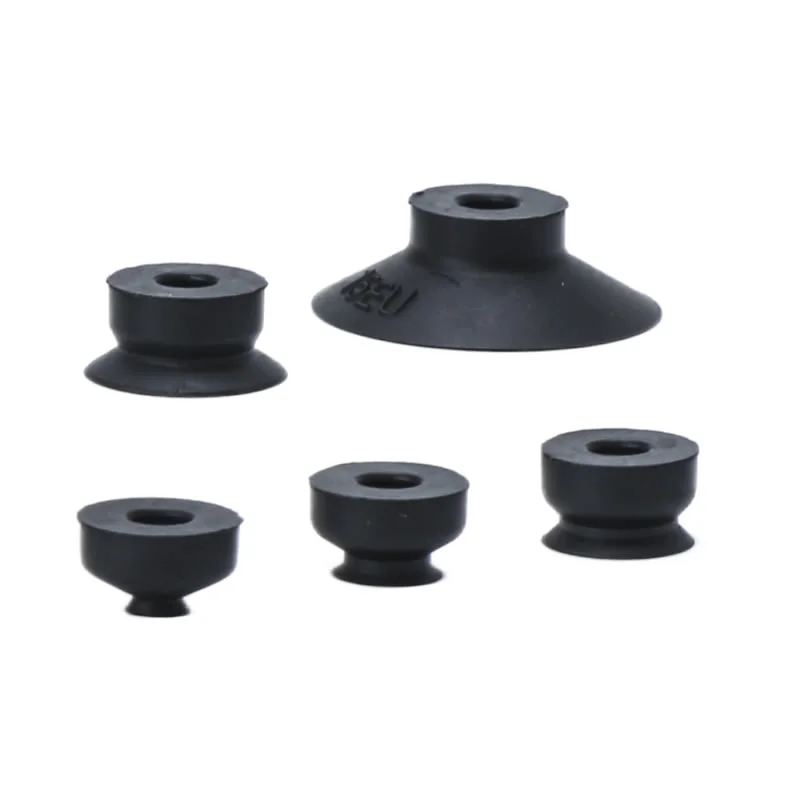

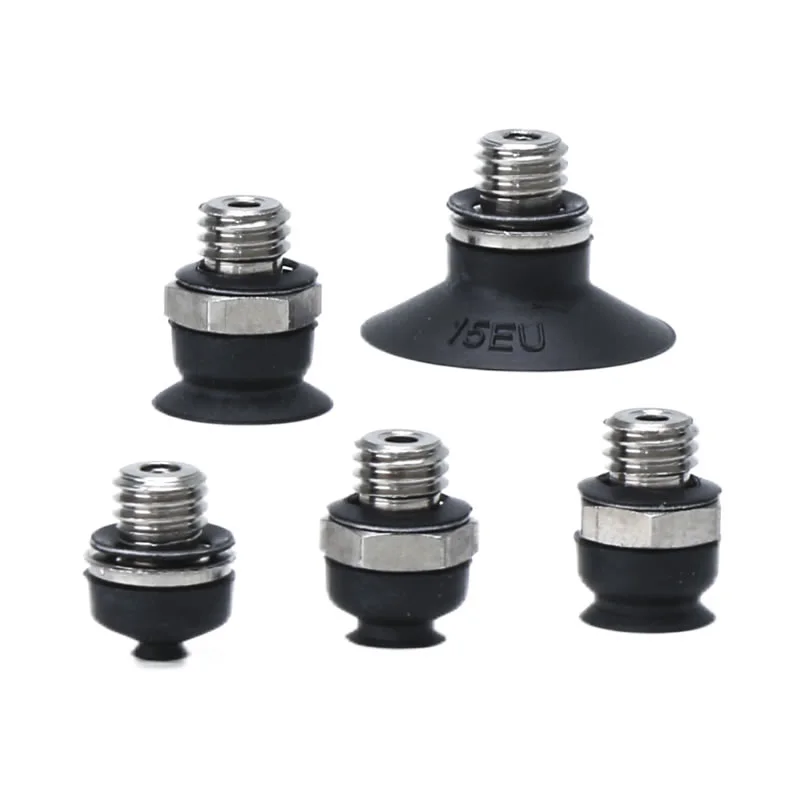

Korta vakuumsugkoppar ZP2-EU
ZP2 Series Short-type Vacuum Pad Unit
ZP2-T-serien med adapter Kort-typ vakuumkudde
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
De korta vakuumsugkopparna ZP2-EU produceras av Zhejiang Comma Electric Co., Ltd.; vi är en av de ledande tillverkarna och leverantörerna i Kina. ZP2 EU lågprofils platt sugkopp har egenskaperna för liten volym och stabil adsorption.
Produktegenskaper:Denna kompakta sugkopp har en låg profil för utrymmesbesparande design, perfekt för trånga utrymmen. Dess plana yta säkerställer en tät passform mot arbetsstyckesytor, ger stabil vidhäftning samtidigt som den effektivt förhindrar deformation under drift, vilket gör den perfekt för precisionshantering. Vissa modeller har antistatisk kapacitet, vilket uppfyller driftskraven i känsliga miljöer som elektronikindustrin.
Specifikationer:De korta vakuumsugkopparna ZP2-EU finns i olika diametrar, inklusive φ2, φ4, φ6, φ8 och φ15.
Sugkoppsmaterial:Vanligt använda material inkluderar nitrilgummi (NNBR), importerat silikon och antistatiskt silikongummi, där varje material är skräddarsytt för specifika arbetsmiljöer och delkrav.
Anslutningsalternativ:Finns i olika typer inklusive utvändig gänga (A5) och utvändig gänga (H5).
FAQ
Vilka storlekar finns tillgängliga?
Korta vakuumsugkoppar ZP2-EU är vanligtvis tillgängliga i standarddiametrar som φ40, φ50, φ63, φ80, φ100 och φ125.
Mindre storlekar: lämplig för kompakt utrustning och lätta delar
Större storlekar: ger starkare sug för större arbetsstycken
Comma factory har ett stabilt lager och stödjer även anpassade storlekar baserat på projektkrav.
Vad är "Short-typen"?
Den "korta typen" hänvisar till en låg profil, kompakt struktur:
Minskad totalhöjd för utrymmesbegränsade installationer
Snabbare respons i höghastighets pick-and-place-system
Bättre stabilitet när den monteras i täta robotar eller automatiserade inställningar
Denna design är särskilt användbar där installationsutrymmet är begränsat men prestandan inte kan äventyras.
Vad är skillnaden mellan EU och andra ZP2-typer?
ZP2-EU (Short-typ): mer kompakt, optimerad för utrustning i europeisk stil och utrymmesbesparande layouter
Standard ZP2: mer allmänt ändamål, med bredare strukturella konfigurationer
EU-typ fokuserar ofta på kompakthet, standardiserade gränssnitt och snabb integration
Comma säkerställer kompatibilitet och konsekvent kvalitet över olika konfigurationer för att möta olika marknadsbehov.
Hur är de monterade?
Korta vakuumsugkoppar ZP2-EU stöder flexibla monteringsalternativ:
Invändiga eller externa gänganslutningar
Kompatibel med adaptrar och buffertfästen
Alternativ för vertikala eller laterala vakuumportar
Varför välja kommatecken?
Stark FoU-kapacitet:Professionellt team stödjer skräddarsydda lösningar för olika automationsbehov
One-stop leverans:Brett produktsortiment förenklar upphandling och systemintegration
Flexibel anpassning:Dimensionerna, materialen och strukturen för korta vakuumsugkoppar ZP2-EU kan alla anpassas efter dina specifika krav.
Snabbt svar:Snabb teknisk support och leverans från en betrodd

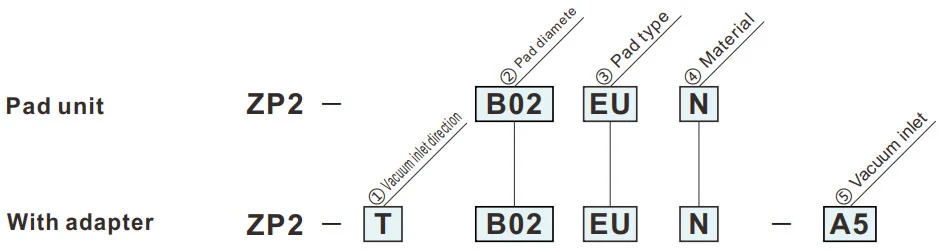

Hur man beställer
- Platsbesparande i höjdled.
| ① Vakuuminloppsriktning | |
| T | Vertikal |
| ③Budtyp | |
| EU | Platt typ |
| ②Paddiameter (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Grön symbol är anpassade modeller.
| ⑤ Vakuuminlopp | |
| A5 | M5x0,8 (Hexagon O.D.) |
| H5 | M5x0,8 (Hexagon hylsa) |
Mått (mm)
Grön symbol är anpassade modeller.
EU
Platt typ
| Modell | øA | øB | øC | D | Y | |||
|
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
||||||
| ZP2 | B02 | EU |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Modell för referens: ZP2-B02EUS
Adapter Monteringsmått
ZP2-T
Vertikal
A5
| Modell | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑤ Vakuum inlopp |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Modell för referens: ZP2-TB06EUGS-A5
ZP2-T
Vertikal
H5
| Modell | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑤ Vakuum inlopp |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Modell för referens: ZP2-TB06EUGS-H5
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig och korskontamineringsförebyggande
A.2 Nyckelscenarier:
1. Läkemedelsförpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
Installationsmanual
PDF Ladda ner
Varning + Försiktighet (Läs före användning)
PDF Ladda ner
