Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).
Tunna platta vakuumsugkoppar ZP2
Som en ledande tillverkare i Kina erbjuder vår fabrik anpassade tunna platta vakuumsugkoppar ZP2 (ø10-30 mm). Med en räfflad "MT"-struktur förhindrar Commaelecs leverantörsdirekta lösning deformation av filmer och tunna ark. Vi har NBR och ledande silikon, med delar av helt rostfritt stål tillgängliga för litiumbatteriindustrin.
Klicka och starta urvalet
》Återgå till produktinformation

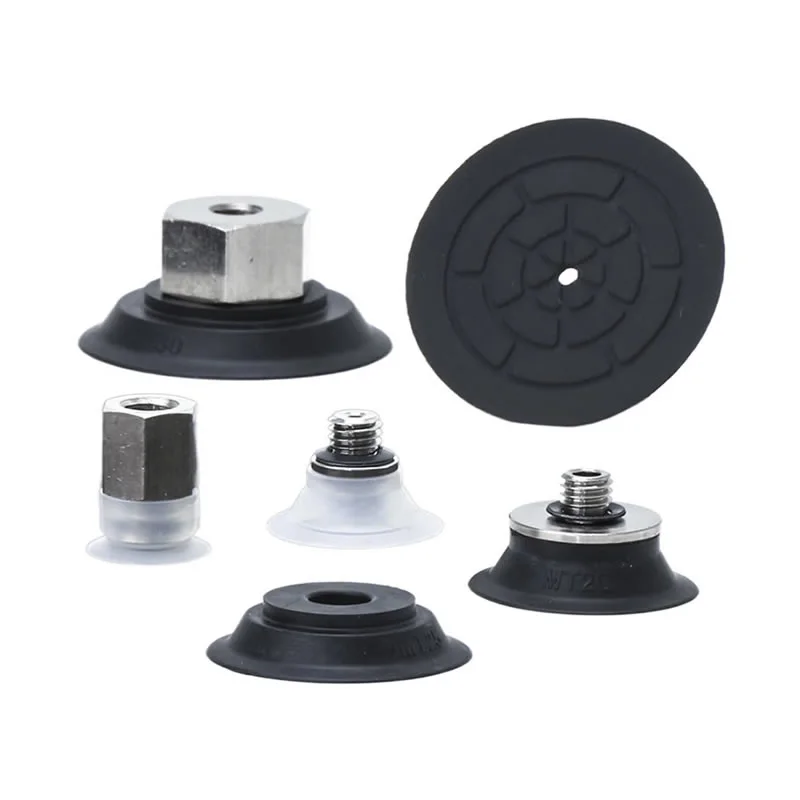

Tunna platta vakuumsugkoppar ZP2

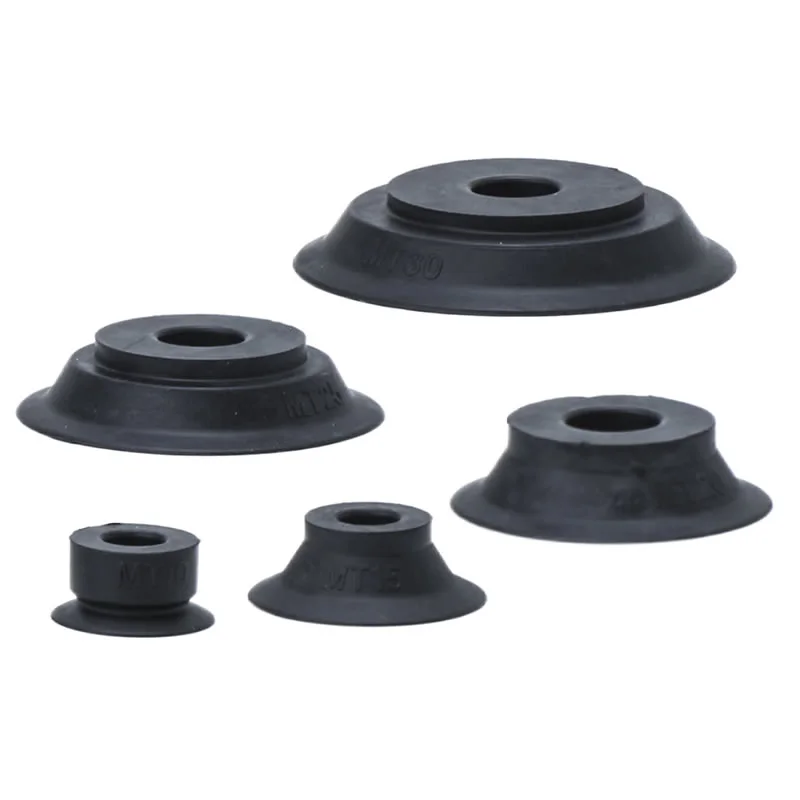

ZP2 Series Tunn Flat Vakuum Pad Unit

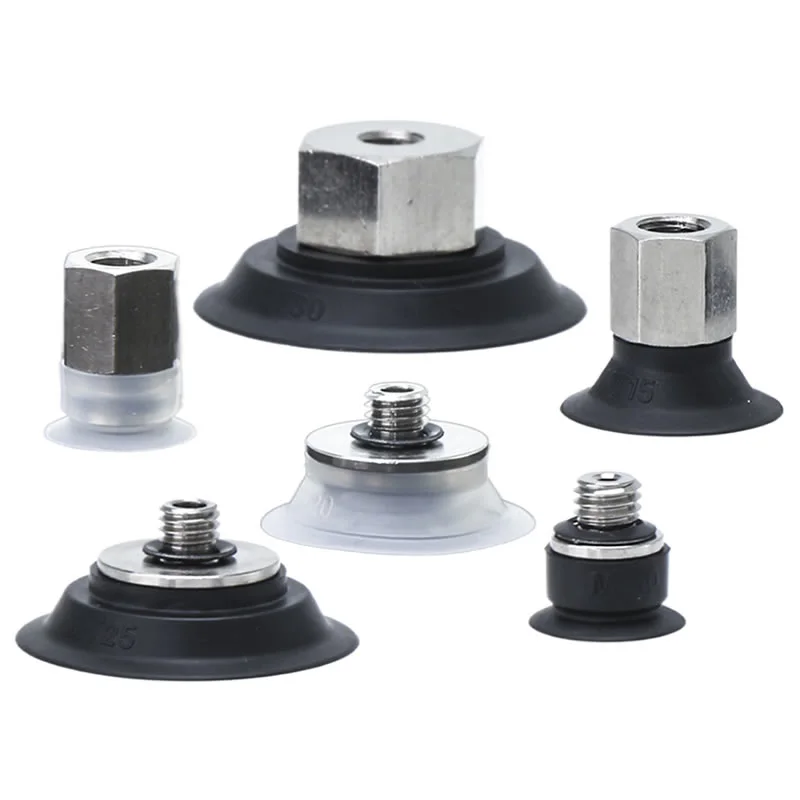

ZP2-T-serien med adapter Tunn platt vakuumkudde
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
De tunna platta vakuumsugkopparna ZP2 är precisionskomponenter inom pneumatiska gripsystem, speciellt designade för att hantera tunna och lätt deformerbara arbetsstycken. I industriella specifikationer bär de vanligtvis strukturkoden "MT", vilket betyder inkorporeringen av en specialiserad räfflad design i deras inre struktur.
Produktegenskaper:Denna sugkopp förhindrar effektivt deformation av plana arbetsstycken under adsorption, vilket gör den idealisk för tunna ark, filmer och andra lätt deformerbara material.
Specifikationer:Sugkoppen finns i olika diametrar, inklusive φ10, φ15, φ20, φ25 och φ30.
Sugkoppsmaterial:Vanliga alternativ inkluderar NNBR (nitrilgummi) och GS (ledande silikongummi), där varje material är skräddarsytt för specifika arbetsmiljöer och delkrav.
Ansökningsfält:Tunna platta vakuumsugkoppar ZP2 används i stor utsträckning inom tillverkning, automatiserade produktionslinjer, robotik och logistik, etc. Den kan användas för att bära lätta eller medelviktiga platta föremål som glas, plast och metall.
FAQ
Vilka material finns tillgängliga och vad är deras skillnader?
Tunna platta vakuumsugkoppar ZP2 finns i flera material för att matcha verkliga arbetsförhållanden:
NBR: kostnadseffektiv, bra slitstyrka för allmänt bruk
Silikon: utmärkt värmebeständighet och icke-märkning, idealisk för känsliga ytor
PU (polyuretan): hög hållbarhet för högcykeloperationer
FKM (Fluorrubber): stark kemikalie- och oljebeständighet
EPR: lämplig för specifika miljökrav
Commaelec säkerställer konsekvent materialkvalitet och stöder anpassning för speciella applikationer (t.ex. antistatisk).
Vilka arbetsstycken passar tunna platta sugkoppar bäst för?
Släta, plana ytor som plåt, glas, plastpaneler
Tunna eller lätta arbetsstycken som kräver stabil och jämn kontakt
Applikationer där minimal deformation och exakt positionering krävs
Den tunna platta designen ökar kontaktytan, förbättrar tätningen och minskar luftläckage.
Vad är temperaturmotståndsområdet?
Typiska intervall (beroende på material):
NBR: -10°C till 80°C
Silikon: -40°C till 200°C
PU: -20°C till 80°C
FKM: upp till ~200°C med stark kemisk stabilitet
Commaelec kan rekommendera lämpliga material baserat på din faktiska temperatur och miljö.
Kan de användas med vertikal eller horisontell vakuumingång?
Ja. Tunna platta vakuumsugkoppar ZP2 stöder flexibel installation:
Vertikal vakuumingång (standard för kompakta installationer)
Horisontell/lateral ingång för utrymmesbegränsade system
Kompatibel med adaptrar och buffertfästen
Commaelec tillhandahåller flera anslutningsalternativ för att passa olika utrustningslayouter.
Hur underhåller man dem ordentligt för att förlänga livslängden?
Kontrollera regelbundet efter slitage, sprickor eller deformation på tätningsläppen
Håll ytorna rena för att undvika att damm påverkar tätningsprestanda
Undvik överdrivet vakuumtryck eller felinställning
Använd buffertfästen för att minska påverkan vid höghastighetsoperationer
Byt ut slitna koppar i tid för att bibehålla systemets stabilitet

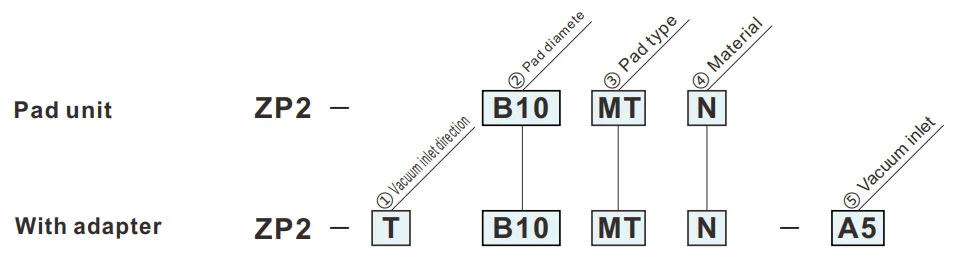

Hur man beställer
- För adsorption av tunna ark eller film. Adsorptionsyta med spår.
- Deformation av den plana ytan under adsorption reduceras.
- Ej lämplig för överföring av arbetsstycken som utsätter en belastning.
- Skrynkningar kan uppstå beroende på plåttjockleken.
- Kontrollera tjockleken före användning.
| ① Vakuuminloppsriktning | |
| T | Vertikal |
| ③Budtyp | |
| MT | Tunn platt (med spår) |
| ②Paddiameter (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Konduktiv NBR |
| GS | Ledande silikongummi |
Grön symbol är anpassade modeller.
| ⑤ Vakuuminlopp | |
| H5 | M5x0,8 (hane) |
| B5 | M5x0,8 (hona) |
Mått (mm)
Grön symbol är anpassade modeller.
MT
Tunn platt (med spår)
| Modell | øA | øB | øC | øD | øE | |||
|
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Modell för referens: ZP2-B10MTN
Adapter Monteringsmått
Tillämplig pad: B10MT/B15MT
Tillämplig pad: B20MT/B25MT/B30MT
ZP2-T
Vertikal
H5
| Modell | øA | øB | øC | D | Adapter | |||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑤ Vakuum inlopp |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Modell för referens: ZP2-TB10MTGS-H5
ZP2-T
Vertikal
B5
| Modell | øA | øB | C | Adapter | |||||
|
① Vakuum inloppsriktning |
② Vaddera dia. |
③ Vaddera typ |
④ Vaddera Material |
⑤ Vakuum inlopp |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Modell för referens: ZP2-TB10MTGS-B5
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Läkemedelsförpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
