Vakuumsug är en kärnlösning för "flexibelt grepp" inom industriell automation med fyra kärnfördelar: icke-skadligt grepp, anpassningsförmåga till flera material/oregelbundna arbetsstycken, rent och miljöskydd, och flexibel drift. Den kan anpassas till olika branschegenskaper hos arbetsstycken (tunna/tjocka, precision/grova, sanitära/standard).

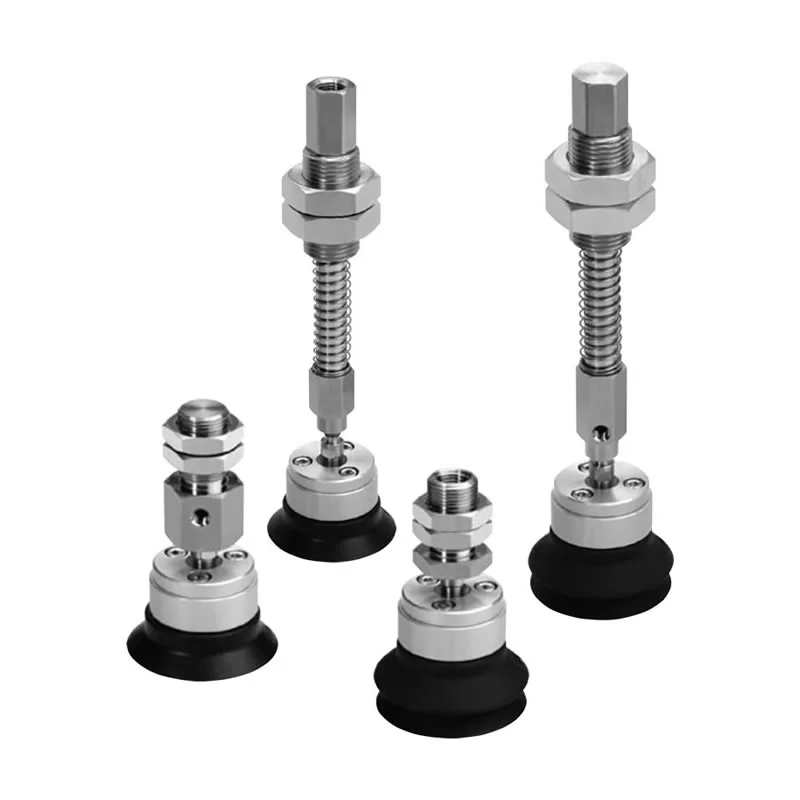

Högstyvhet kulledsvakuumsugkoppar ZP2
Som en professionell tillverkare är vi dedikerade till att förse dig med högkvalitativa kulledsvakuumsugkoppar med hög styvhet ZP2. Våra produkter har exceptionell stabilitet, vilket gör dem särskilt väl lämpade för hantering av tunga arbetsstycken och de med ojämna ytor. Den unika kulledsdesignen anpassar sig automatiskt till lutande ytor, vilket avsevärt förbättrar sugtillförlitligheten. Denna produktserie finns i ett brett utbud av storlekar och material – inklusive NBR, silikon, PU, FKM och EPR – och kan anpassas för att möta dina specifika applikationskrav. Dessutom finns en valfri buffertdesign tillgänglig för att ge ett omfattande ytskydd för ömtåliga arbetsstycken.
Klicka och starta urvalet
》Återgå till produktinformation

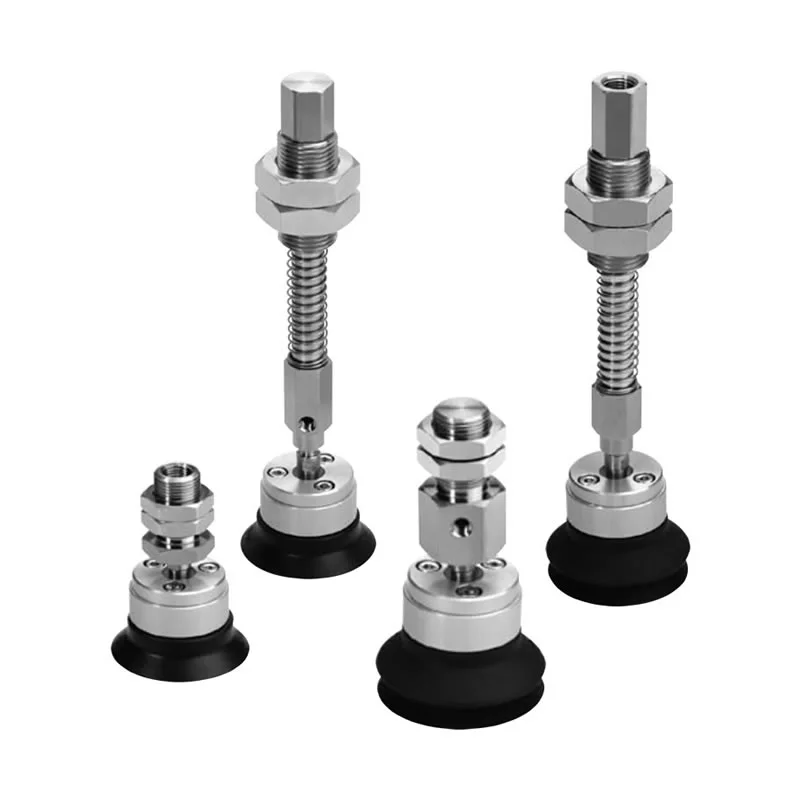

Högstyvhet kulledsvakuumsugkoppar ZP2
ZP2-TF-serien Kraftig kulledstyp med adaptervakuumkuddar
ZP2-TF-serien Kraftig kulledstyp med buffertvakuumkuddar
ZP2-XF-serien Kraftig kulledstyp med adaptervakuumkuddar
ZP2-XF-serien Kraftig kulledstyp med buffertvakuumkuddar
Beskrivning
Hur man beställer
Specifikationer / Material
Ansökningar
Resurs
Som tillverkare av kostnadseffektiva ZP2 kulledsvakuumsugkoppar med hög styvhet använder Commaelec avancerade vakuumtätnings- och tryckhållningsteknologier. Vakuumsugkopparna med hög styvhet ZP2 är en kraftig vakuumgripare designad för industriell automationshantering. Den är speciellt konstruerad för att greppa arbetsstycken som är tunga, har ojämna ytor eller är placerade i en lutning. Genom att kombinera ett strukturellt ramverk med hög styvhet med en kulledsmekanism säkerställer denna sugkopp kraftfull greppkraft samtidigt som den automatiskt justerar sin vinkel för att optimalt anpassa sig till arbetsstyckets yta, vilket förbättrar både sugstabilitet och driftsäkerhet.
Nyckelfunktioner
Struktur med hög styvhet:Vakuumsugkopparna ZP2 med kulled med hög styvhet är idealiska för tung hantering av arbetsstycken och är mycket motståndskraftiga mot deformation
Kulledsvridningsdesign:Anpassar sig till ojämna eller lutande ytor.
Kraftfullt sug:Säkerställer stabil och pålitlig hantering.
Flera storlekar och material:Rymmer olika driftsförhållanden.
Valfri dämpningsmekanism:Minimerar kontaktpåverkan och skyddar arbetsstycket.
Fördelar
Hög styvhet och tungt bruk
Förstärkt struktur utformad för att hantera tunga arbetsstycken utan deformation
Bibehåller stabil sugkraft under kontinuerlig industriell drift
Tillverkad av Commaelec med strikt kvalitetskontroll för lång livslängd
Kulled / svängbar design
Tillåter vinkeljustering för att passa ojämna eller lutande ytor
Förbättrar tätningsprestanda och minskar luftläckage
Förbättrar greppstabiliteten i verkliga produktionsmiljöer
Olika typer av dynor
Flera dynstrukturer tillgängliga för att matcha olika arbetsstyckesförhållanden
Stöder både släta och lätt strukturerade ytor
Flexibelt urval baserat på applikationsbehov
Platt med ribb
Högstyvhet kulledsvakuumsugkoppar ZP2 är lämpliga för plana och släta ytor, såsom metallplåtar och glas
Ribbad design förbättrar tätningen och förhindrar glidning
Ger konsekvent sug i höghastighetsautomation
Bälg
Lämplig för böjda eller ojämna ytor
Erbjuder dämpningseffekt och höjdkompensation
Minskar positioneringsfel under plocka-och-place-uppgifter
Brett utbud av material
OBS:Kostnadseffektiv och slitstark för allmänt bruk
Silikon:Lämplig för miljöer med hög temperatur
PU:Hög hållbarhet för frekventa operationer
FKM:Utmärkt kemikaliebeständighet
Anpassade material (t.ex. antistatiska) tillgängliga från Commaelec
Stora diametrar
Vakuumsugkopparna med hög styvhet ZP2 finns i ett brett spektrum av diametrar – från φ40 till φ125 – för att tillgodose olika belastningskrav
Större diametrar ger starkare greppkraft för tunga delar
Enkelt val baserat på vikt och ytskick
Flexibel montering
Stöder interna och externa gänganslutningar
Kompatibel med adaptrar och buffertfästen
Vertikala eller laterala vakuuminloppsalternativ för olika layouter
Buffertalternativ
Valfri dämpningsstruktur minskar påverkan vid kontakt
Skyddar ömtåliga ytor som glas eller belagda material
Förbättrar hanteringssäkerhet och produktkvalitet
Ansökningar
Automatiserade produktionslinjer och robotarmar
Metallplåt, glaspaneler och hantering av stora komponenter
Litiumbatterier och elektronikindustrin (tillval av rostfritt stål tillgängliga)
Varje scenario som kräver stabilt grepp av tunga eller ojämna arbetsstycken

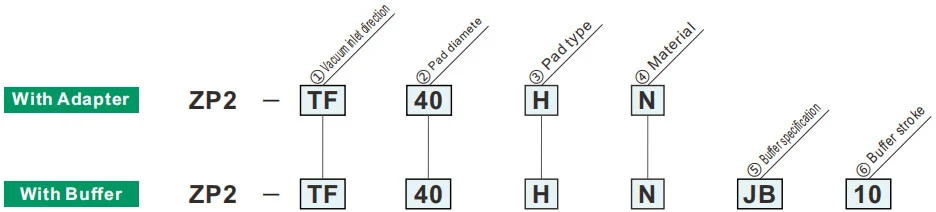

Hur man beställer
| ① Vakuuminloppsriktning | |
| TF | Vertikal |
| XF | Lateral |
| ②Paddiameter | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Material | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
Grön symbol är skräddarsydda modeller
| ⑥ Buffertslag | Pads diameter | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 mm | ● | ● | ||||
| 25 | 25 mm | ● | ● | ||||
| 30 | 30 mm | ● | ● | ||||
| 50 | 50 mm | ● | ● | ||||
| 75 | 75 mm | ● | ● | ||||
| 100 | 100 mm | — | ● | ||||
| ③Budtyp | |
| H | Platt med revben |
| HB | Typ bälg |
| ⑤ Buffertspecifikation | |
| JB | Roterande (mässing, med bussning) |
| JF | Roterande (stål, med bussning) |
Fjäderreaktiv kraft
| Anslutningsgänga | Åtdragningsmoment ±5 %[N·m] | Buffertslag (mm) | Fjäderreaktiv kraft[N] | ||
| Mässing, med bussning(JB) | Stål, med bussning (JF) | Vid 0 slag | Med fullt slag | ||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Kuddmaterial och egenskaper
⚪:Lite eller ingen påverkan △:Kan användas beroende på förhållandena X:Ej lämpligt
|
Material
Egenskaper
|
Symbol | Durometer HS (±5°) |
Färg av gummi |
Drift temperatur intervall (°C) |
Olja motstånd bensin |
Olja motstånd bensol |
Bas motstånd |
Syra motstånd |
Väderbeständighet | Ozon motstånd |
Abrasion motstånd |
Vattentät | Lösningsmedel motstånd (bensen, toluen) |
Ansökan |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Överlåtelse av allmänt arbete, Wellpapp, Fanerplåt, Järnplåt m.fl |
| Silikongummi | S | 45 ~ 50 | Vit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare, Ta bort från pressgjutning, Tunt arbete, Matberedare |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpapp, Järnplåt, Fanerplåt |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiskt arbete |
| Konduktiv NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allmänt arbete med halvledare (statisk elektricitetsresistans) | |
| Ledande silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvledare (statisk elektricitet) |
Ovanstående tabell täcker endast allmänna egenskaper hos aktuella gummimaterial. Blå symbol är anpassade modeller.
Användningsöversikt av pneumatiska komponenter (vakuumsugkopp) inom olika industriområden
I. Kärnstyrkor
II. Utvinning av applikationer efter industri
A. Medicin och medicinsk industri
A.1：Kärnkrav:Ren och föroreningsfri (FDA/GMP-kompatibel), skonsam och icke-skadlig, och förebyggande av korskontaminering
A.2 Nyckelscenarier:
1. Läkemedelsförpackning: läkemedelsflaska / läkemedelsplatta / infusionspåse pickup (sugkopp av livsmedelskvalitet, ingen partikelavgivning)
2. Montering av medicinsk utrustning: kirurgiska instrument/medicinska katetrar/proteser (justerbart undertryck, deformationsskydd)
3. Biologiskt laboratorium: petriskål/centrifugrör/reagenskortöverföring (kemikaliebeständig, sterilkompatibel)
B. Elektronik- och halvledarindustrin
B.1 Kärnkrav:antistatisk (10⁶-10¹¹Ω), precisionspositionering (fel ≤0,01 mm), reptålighet
B.2 Nyckelscenarier:
1. Chip/halvledare: waferhantering, spånförpackning (porös keramisk/antistatisk silikonsugkopp, jämnt undertryck för att förhindra bristning)
2. PCB/komponenter: Flexibelt PCB, mikrokomponenter (0402 resistorer) ytmonterade (tunna silikon/gel/mikro sugkoppar för att förhindra skrynkling/sönderrivning)
3. Display: LCD/OLED-panel, handtag i pekglas (högt transparent material, inga fläckar och repor)
C. Bil- och bildelarindustri
C.1 Kärnkrav:stort sug (enkel sugskiva ≥500N), multispecifik anpassning (metall/plast/glas), halkfri
C.2 Nyckelscenarier:
4. Tillverkning av kaross: stålplåt/dörrkarmhanteringssvetsning (gummi-/sugkoppar med stor diameter, anti-halkstruktur)
5. Glas/interiör: Vindruteinstallation, läderförflyttning av sätesyta (temperaturbeständig silikon/svamp sugkoppar, deformationsskydd)
6. Delar: motorcylinderhus / växellådshusgrepp (vakuum + mekaniskt lås, anti-fall)
D. Livsmedels- och förpackningsindustrin
D.1 Grundkrav:Livsmedelsklassat material (FDA-certifierat), lätt att rengöra, krossbeständigt
D.2 Nyckelscenarier:
1. Livsmedelshantering: bakverk / färskt kött / fruktsortering (svampsug med låg sugkopp, luktfri och lätt att tvätta)
2. Förpackningsautomation: förpackningspåsöppning, steril kartongformning (statisk eliminering/ flerpunktssug, lämplig för tunna/hårda förpackningar)
E. Logistik- och lagerindustri
E.1 Grundkrav:effektiv anpassning (flera specifikationer av varor), stabilt tryck, anti-fall
E.2 Nyckelscenarier:
1. Kartonghantering: e-handelskartongsortering (justerbar sugmatris, vakuumtryck)
2. Tallrik/rulle: Träskiva/plastfilmrullöverföring (lång remsa/ringformig sugkopp, enhetlig adsorption för att förhindra förskjutning)
F. Ny energi och specialindustrier
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplatta (antistatisk porös sugkopp, antidamm), fotovoltaiskt glas (stor sugkopp i silikon, ingen repa)
F.2 Tryck och papper
1. Infångning av papper/trycksaker (absorberande pappersmaterial, lätt undertryck för att förhindra rivning och bläckkontamination)
III. Sammanfattning av kärnanpassningslogik
| Arbetsstyckets egenskaper | Pipettanpassningsprogram | Motsvarande branschscenarier |
| Tunn / Bräcklig / Precision | Silikon/keramiskt material, mikroundertryck, mikrosugmunstycke | Elektroniska halvledare, läkemedel |
| Tunga föremål / Stor storlek | Gummimaterial, sugkopp med stor diameter, uppsättning av flera sugkoppar | Bilar, logistikpaneler |
| Hälsa/Förebyggande av föroreningar | Mat/medicinskt silikon, lätt att rengöra struktur | Medicin, mat |
| Mjuka/oregelbundna ytor | Svampmaterial, deformerbar sugkopp | Bilinredning, mat |
| Antistatiska krav | Antistatisk silikon, jonvindstödd | elektronisk halvledare |
Installationsmanual
PDF Ladda ner
Varning + Försiktighet (Läs före användning)
PDF Ladda ner
